Розрахунок навантаження на стелаж

Розрахунок навантаження на стелаж необхідний для планування розміщення вантажу. Розрахувати максимально допустимі навантаження важливо в першу чергу для того щоб уникнути серйозних матеріальних збитків, які можуть виникнути під час аварії внаслідок перевантаження.

Як зробити розрахунок навантаження на стелаж

При розрахунку навантаження на стелаж враховуються кілька параметрів:

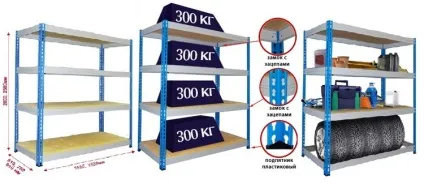

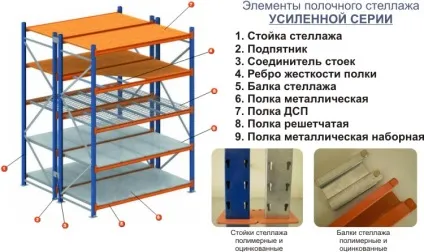

• 1. Матеріали, з яких виготовлені полки, боковини, стійки, підстави,
• 2. Сировина, з якого виготовлені елементи кріплення,
• 3. Матеріал, з якого складається підстава під конструкцією,
• 4. Кліматичні особливості місця, в якому знаходиться обладнання,
• 5. Склад засобів, якими оброблені елементи конструкції,
• 6. Точність розрахунків,
• 7. Якість монтажу,
• 8. Обслуговування та ін.

Необхідність проводити розрахунки навантаження на стелаж вже доведена і обгрунтована. Саме за допомогою підрахунків користувачі отримують можливість виготовити або купити максимально відповідає вимогам агрегат, але за найоптимальнішою ціною. Часто трапляється так: з метою безпеки і надійності користувач купує найдорожчий варіант. Він витримує максимальні навантаження і відрізняється довговічністю.

Але, якщо зробити попередній підрахунок, то можна купити пристрій. що відповідає заданим вимогам і не переплачувати. Адже навіщо купувати найбільший, якщо є точні дані, яким повинен відповідати стелаж.

Підрахунок включає в себе 3 рівняння.

1. Розрахунок міцності.

Формула розрахунку міцності виглядає так:

Де Ymax - еквівалентне напруження в деталях конструкції,

• [Y] - розрахунковий опір матеріалу, з якого виготовлена ​​конструкція,
• Yt - опір матеріалу у вільному вигляді,
• 1,05 - коефіцієнт надійності матеріалу, з якого виготовлена ​​конструкція.

2. Критерій жорсткості.

Жорсткість матеріалів самої конструкції проявляється при частих переміщеннях. При мінімальній жорсткості конструкція стане непридатною до використання вже через 5-6 переміщень. Кількість переміщень для максимально жорстких матеріалів може становити десятки разів. ГОСТ 28766-90 регламентує допустимий прогин полиць під вагою вантажу. За нормативами прогин полки не може перевищувати 1/200 прольоту ригеля цієї полки. Порахувати допустимий прогин або критерій жорсткості можна за формулою:

• Fmax = [f]
• Де fmax - це максимально допустимий прогин полки,
• [F] - це 1/200 прольоту ригеля.

3. Критерій стійкості.
