Розрахунок кількості світлодіодних світильників
Як розрахувати кількість світильників
Для розрахунку внутрішнього освітлення часто використовується Метод коефіцієнта використання світлового потоку. Він підходить для будь-яких типів світильників. Суть методу полягає в обчисленні коефіцієнта для приміщення на основі його розмірів і світловідбивних властивостей поверхонь (підлоги, стін, стелі) .Щоб розрахувати кількість світильників методом коефіцієнта використання світлового потоку, потрібно знати:
- Довжину (a), ширину (b) і висоту (h1) освітлюваного приміщення
- Коефіцієнти відбиття поверхні стін, стелі та підлоги
- Коефіцієнт використання світильника
- Розрахункову висоту, тобто відстань між світильником і робочою поверхнею (hp)
- Тип лампи і її потужність
- норми освітленості
Немає часу розбиратися? Наші фахівці розрахують кількість світильників безкоштовно!
Алгоритм визначення кількості світильників
Обчислюємо площу приміщення: S = a × b.
Визначення індексу приміщення: φ = S / (h - Кз) * (a + b).
Визначаємо коефіцієнт використання освітлювальної установки за таблицями, наведеними для різних серій світильників, виходячи з значень коефіцієнтів відбиття і індексу приміщення.
Визначення необхідної кількості світильників: N = (E * S) / (U * n * Фл * Кз)
Е - необхідна освітленість горизонтальної площини, Лк.
S - площа приміщення, м2
Кз- коефіцієнт запасу. Він враховує зниження яскравості світіння через знос і / або забруднення елементів освітлювального приладу, а також забруднення поверхонь приміщення.
U - коефіцієнт використання освітлювальної установки.
Фл - світловий потік однієї лампи, Лм.
n - число ламп в одному світильнику.
Допоміжні таблиці для розрахунку освітленості
Розрахунок кількості світильників Армстронг
Необхідно розрахувати освітленість офісу зі світлими стінами, сірим ковроліном і стелями "Армстронг" (Armstrong). Розміри приміщення: а = 9 м, b = 6 м, h = 3,2 м. Для освітлення передбачається використовувати світлодіодні світильники DS-Office 30 для установки в стелю "Армстронг". Потужність світлодіодів 30 Вт, кількість світлодіодних лінійок в світильнику - 4 шт. Фл = 3250 лм. Норма освітленості Е = 500 лк на рівні 0,8 м від підлоги. Коефіцієнт запасу Кз = 0,8. Коефіцієнт відбиття стелі - 0,5, стін - 0,5, статі - 0,3.
Обчислюємо площу приміщення: S = a × b = 6 × 9 = 54 м2
Знаходимо індекс приміщення: φ = S / (h - Кз) * (a + b) = 54 / (3,2 - 0,8) * (9 + 6) = 1,5
По таблиці розрахунку освітленості визначаємо коефіцієнт використання, виходячи з значень коефіцієнтів відбиття і індексу приміщення U = 0,51
Визначаємо необхідну кількість світильників: світильників N = (E * S) / (U * n * Фл * Кз) = (500 * 54) / (0,51 * 3250 * 0,8) = 20
Таким чином, для освітлення офісного приміщення буде потрібно 20 світлодіодних світильників DS-Office 30.
Як можна помітити, недоліком вищенаведеного методу розрахунку є висока трудомісткість. Чи не забезпечує він і високої точності, адже для того, щоб максимально точно визначити освітленість приміщення, потрібно враховувати безліч чинників, таких як архітектурні особливості приміщення, кількість і зовнішній вигляд розставленої меблів, запиленість приміщення і ін. Тому краще всього довірити розрахунок кількості світильників для приміщення професіоналам.
Світлодіодні світильники безпосередньо від виробника Diode-System
Для будь-якого типу складності об'єкта, термін служби від 10 років!
Гарантія від виробника 6 років
Гарантія чесного світлового потік
Гарантія точності IES файлів

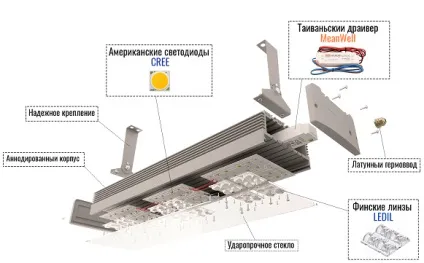

- Американські светодіодиCREE з рекордною світловіддачею 130Лм / Вт і гарантованим терміном служби від 100 000 годин.
