Розбивка основних осей будівлі і споруди на місцевості

Привіт, шановні Новомосковсктелі мого блогу!

Перш, ніж почати будівництво будівель, підземних і наземних споруд, проводиться найважливіша робота - розбивка осей будівлі.

Від якісного виконання цього завдання залежить безпека експлуатації будівельного об'єкта в майбутньому. Проектні параметри основних споруд будівництва повинні бути перенесені в натуру з високою точністю, тому така робота може проводитися тільки сертифікованими фахівцями, наприклад, представниками організації Мосгоргеотрест, а не доморощеними геодезистами, прочитавши пару статей і не мають необхідних навичок.

Види і способи розбивання осей.

Застосування варіантів розбивки залежить від ряду факторів:

- геодезична основа,

- тип споруд,

- розмір будівель.

Існує кілька способів досліджень на місцевості:

Спосіб прямокутних координат виконується, якщо на будівельному майданчику є червоні лінії забудови, будівельна сітка. Роботи проводяться рулетки або іншим геодезичним обладнанням.

Спосіб полярних координат застосуємо, якщо вузлові точки, що показують заокруглення, перетину трас, знаходяться віддалено від будівельної сітки.

Кутова зарубка необхідна, якщо рельєф місцевості пересічений ярами, водоймами. Також він застосуємо, коли від опорних пунктів видалені точки, які переносяться з проекту.

Лінійна зарубка схожа на кутову зарубку.

Створні зарубка служить детальної розбивки об'єкта будівництва (по відношенню до створах основних, головних мереж).

Розбивка щодо інших будівель. Такий спосіб орієнтується на існуючі будівлі в якості орієнтира. Кути визначаються графічно в проектних кресленнях (як приклад використовується лінійна зарубка або перпендикулярний спосіб з визначенням відносини осей і точок нової споруди до створах ліній наявних будівель).

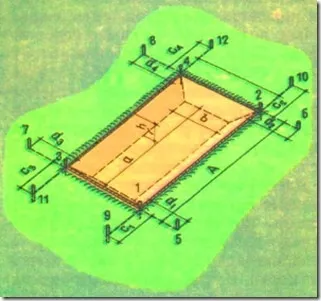

Після визначення осей, їх необхідно закріпити на місцевості. Для цього використовується поняття обноски. У матеріальному вираженні обноска - це остругана зверху дошка (візирна), прикріплена до двох візирним стовпів (висота, на якій закріплена дошка 0,4-0,6 м), на якій цвяхами зафіксовані осі. Буває суцільна обноска, створні обноска. Перший варіант досить рідко застосовується, так як вона громіздка і складна у виробництві. Другий тип раціональніше, так як встановлюється там, де закріплюються осі будівлі.

Відстань обноски від контуру майбутнього об'єкта - довільне (рекомендоване - 3-5 м), відстань між частинами обноски - 3-3,5 м. Крім обноски використовуються інші геодезичні знаки: постійні (для головних і основних осей) і тимчасові. Для проїздів і проходів в обноски залишаються розриви. Необхідно розрахувати розмір котловану, щоб обноска не потрапила в зону проведення земляних робіт, тобто винести її за межі укосів котловану. Потрібно пам'ятати, що геодезичні знаки виконують роль точок, де встановлюється геодезична техніка (прилади), яка центрується на точці (необов'язково, при використанні тахеометра), після чого виконуються вимірювання.

Тимчасові геодезичні знаки - це кілочки, арматура, шматки труби, дюбеля. Закріплюючи осьові створи, на будівлі наносяться ризики незмивною кольоровою фарбою. Швидке відновлення осей може проводитися, коли на продовженні їх створів закріплені за 2 знака з обох сторін, один з яких розташований під обноскою. При будівництві в зоні щільної міської забудови, коли немає можливості відступу в півтори висоти споруджуваного об'єкта, на навколишніх будівлях встановлюються плівкові маркери для координації процесу розбивки.

Винесення осей, а також планово - висотна зйомка з відв'язку від координат плівкових марок на стінах вважається зручніше створной розбивки, а також тригонометричного нівелювання від геодезичного віддаленого репера. Щоб зберегти стінні марки, рекомендується мати їх не менше 8 штук (на всю будмайданчик). Процес наклейки краще виробляти з даху поруч розташованих будинків, так як знак, розташований високо, набагато краще використовуються при наборі поверховості будівлі, що будується. Якщо немає можливості наклеїти високі стінні марки, потрібно їх клеїти знизу, використовуючи високі сходи. Поверхня марок потрібно ретельно зачищати, а потім клеїти, застосовуючи водостійкий клей.

Робота з приладом.

Можна коротко описати роботу з геодезичним обладнанням, наприклад, з теодолітом, при нанесенні на обноску осей стін, колон, фундаменту. Починається робота з установки приладу на вже розбитий кут, центрування його над убитим в кол цвяхом. Потім потрібно підняти трубу приладу до моменту, коли горизонт сітки приводу не співпаде з крайкою верху дошки обноски. Там, де на дошці буде проектуватися вертикаль сітки, робиться надріз глибиною 3 см. Туди забивається цвях таким чином, щоб він відповідав вертикалі. Робиться відмітка, проводиться риса, яка продовжує надріз, олівцем (фарбою) на дошці, після чого підписується назву осі.

Наступний крок - наведення труби приладу на цвях, вбитий в кілочок в іншому перетині осей (куті), точка переноситься на обноску. Послідовно ставлячи теодоліт по всіх точках, осі виносяться на обноску за допомогою двох цвяхів кожна, вбитих на протилежних сторонах дошки. Залишається натягнути дріт або шнур і точно зафіксовані контури стін з'являються в натурі.

Документація і передача виконаних робіт підряднику.

Замовник будівництва зобов'язаний зробити розбивку осей опорної геодезичної основи об'ёкта будівництва, зафіксувати її документально через акт розбивки осей і передати підрядній організації, яка займеться подальшими геодезичними вишукуваннями: розбивкою котловану, фундаменту, перенесе осі, позначки на монтажні горизонти, зробить детальну розбивку проміжних осей. Замовником, а також підрядником складається кошторис, основою якої служить проект, після чого плануються конкретні види робіт.

Відповідність вироблених робіт, способи розбивання, точність і класність використовуваного обладнання, форми документації процесу: акт розбивки осей, акт приймання - передачі результатів геодезичних вишукувань визначаються СНиП 3.01.03-84, де прописана чітка виконавча схема виробництва з усіма складовими. Можна завантажити зразок акта тут.
