Розбивка осей фундаменту своїми руками

Привіт, шановні Новомосковсктелі мого блогу!

Інженерно-геодезичні роботи - предтеча всіх будівельно-монтажних робіт, тому розбивка осей фундаменту - це одне з найважливіших дій геодезиста на місці майбутньої будівлі, споруди.

З чого починається цей процес?

Зробимо покрокову інструкцію прикладі розбивки осей фундаменту за допомогою геодезичного електронного тахеометра.

Теоретичні моменти і підготовка процесу пошуків.

На будівельному майданчику необхідно визначити місце будівництва будівлі відповідно до проекту, визначити основні осі будівлі. Зробити це за допомогою тахеометра можна набагато точніше і швидше, так як він сам виконує розрахунки, але цей прилад дорогий, вимагає хороших навичок і обов'язкового навчання роботі з ним. Тому, при необхідності розбивки осей, краще запросити фахівця - геодезиста, ніж намагатися зробити це самостійно, своїми руками.

Геодезичні ж дослідження потрібні для виносу проекту будівлі в натуру, тобто, фіксації місця розташування основних точок і осей проекту на місцевості. Тахеометр з високою точністю визначає кути, відстані, висоти лінійних площин. Метод роботи з тахеометром - зоровий контакт. У місцевостях з різними формами рельєфу для геодезичних вишукувань можуть знадобитися різні інструменти: теодоліт, нівелір або електронний інженерний тахеометр.

Головне в виносі точок і осей з проектної документації в натуру - точна відповідність всіх відстаней і кутів, прив'язка до місцевості саме в запроектованому місці. Велику роль тут грають геодезичні орієнтири - репери, віхи та інші. Інструмент, за допомогою якого виконуються роботи, повинен бути перевірений і підготовлений, інакше можуть бути помилки в розрахунках, відповідно проблеми з безпекою при експлуатації майбутньої будівлі.

Теорія і практика розбивки. Обноска.

Основне в цьому процесі - визначення головних осей будівлі, тобто, перпендикулярних ліній, з точкою перетину, що збігається з точкою перетину діагоналей споруджуваного споруди. Прості будівлі не передбачають цю роботу, тут визначаються відразу габаритні осі. На місцевості відзначають положення осей і кутів тимчасовими геодезичними знаками. Після повної розбивки тимчасові знаки міняють на постійні.

Габаритні осі показують конфігурацію будівлі і його розміри, відповідні проекту. Знаходять осі за допомогою виносу двох крайніх точок, які визначають найдовшу вісь об'єкта будівництва. Відстані між осями, а також прив'язку до осей переносять на креслення креслення, після чого необхідно почати пристрій обноски, яка встановлюється по кутах, що будується споруди.

Головні вимоги виробництва розбивки осей:

стіни розташовані і примикають один до одного під кутом 90 градусів,

фундамент виконується з перекриттям із залізобетонних панелей стандартного розміру з урахуванням закладення плити в стіну на 120 міліметрів і більше.

Тому точність розбивки повинна відповідати цим параметрам. Обноска є два стовпчики з поперечної дошкою між ними.

Встановлюється вона на значній відстані від стін майбутнього будинку з урахуванням укосів котловану під фундамент, що з'являються при виїмці грунту. На дошках відзначають розміри котловану, товщину стін будівлі, їх місце розташування, а також інші дані. На верхній частині дошки вбиваються цвяхи для можливості натяжки шнура в майбутньому.

Розташування стовпчиків повинно розташовуватися не ближче, ніж за півтора метра від зовнішніх площин стін будівлі, що будується, якщо воно невеликих розмірів. При будівництві великих об'єктів це відстань збільшується, в залежності від глибини котловану, розмірів будівлі, складності його архітектури. При необхідності глибокого котловану, обноска повинна бути суцільною.

Тахеометр застосовується, коли осі фундаменту будівлі переносяться на обноску. Прилад дозволяє дуже точно визначити кути, який би складнощі не був проект, на якому б рельєфі не починалися будівництво. Проконтролювати правильність розбивки осей можна за допомогою вимірювання діагоналей прямокутника, які повинні бути абсолютно рівні, в зворотному випадку, обноску потрібно скорегувати.

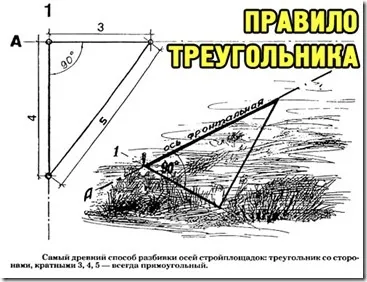

Є варіанти розбивки без інструментальної підтримки. Наприклад, єгипетський трикутник зі сторонами 3,4 метра і 5 метрів або метод перетину двох кривих. Ці способи можна застосовувати при будівництві невеликих будинків і підсобних приміщень на дачних ділянках або в особистих підсобних господарствах.

Виконання розбивки по пунктам.

Коли визначені точки і площини, необхідно зафіксувати геодезичні знаки з осьовими ризиками. Це може бути бетонування точок, прутів арматури, наведення на віхи, а також інші види фіксації. Далі, тахеометр встановлюється на триногу, центрується, як по круглому, так і по центричного рівню, проводиться вирівнювання на трегері юстувальні гвинтами. Встановлюється станція, режим роботи. Він може бути відбивних або безвідбивачевим. Різниця - у використанні мініпрізми для наведення на коротких відстанях або плівки (безвідбивачевий режим) з урахуванням постійних.

Виявляються основні і проміжні геодезичні осі, відповідні координатам об'єктів геодезичної основи. Місцезнаходження їх фіксується. Види розбивочних осей залежать від форми об'єкту, що будується, його розмірів, специфіки рельєфу місцевості. Можливі похибки від 3 до 5 сантиметрів (при визначенні детальних осей - 2-3 сантиметри).

Створюється висотна геодезична основа через закладку робочих реперів (постійних і тимчасових). Далі ведуться детальні роботи з виносу проектних точок в натуру. Проміжні та фундаментні осі розбиваються по методикам, відповідним характеристикам грунту, типу фундаменту. Ці роботи відрізняються високою точністю. Коли точки передаються на обрії (вихідний, монтажний) за допомогою установки 2 реперів на кожен, це є основою висотної розбивки. Нівелюють ходи, прокладені від 2 вихідних реперів визначають положення на вихідному горизонті геодезичного репера.

Рулеток виміри повинні виконуватися для побудови проектного відстані. Інструмент (рулетка) для цих вимірів повинна бути якісною і перевіреної. Враховуються також коефіцієнти температурного режиму (згідно з таблицею).

Виконавча високоточна зйомка - це заключний етап досліджень. Вона покликана показати відповідність проекту і наземних геодезичних побудов. Дані, зняті тахеометром, обробляються спеціальною програмою, після чого приймається рішення про необхідність коригування будівельного процесу.

Документування отриманої інформації про розбивочних роботах завершує підписання акту розбивки осей, акту прийому-передачі та виконавчої схеми осей, які завіряються підписами і печатками сторін.

Висновок.

Вищеописану, складну, високоточну процедуру розбивки осей в натурі, неможливо виконати дилетанту, навіть має деякі навички в геодезії. Тому обов'язково потрібно звернутися до професіоналів із спеціалізованих компаній. Вартість робіт визначається складністю проекту, розмірами будівлі, рельєфу місцевості, де планується будівництво, тому ціна розраховується з урахуванням всіх факторів, що впливають на даний процес. Скільки коштує конкретно Ваше замовлення, буде розраховуватися безпосередньо на об'єкті.

На цьому все друзі. Дякуємо за увагу. Відмінного Вам дня і хорошого настрою. Бувай!!
