Розбивка фундаменту своїми руками пристрій траншеї

• Що являє собою розбивка фундаменту
• Розбивка фундаменту своїми руками
• Пристрій траншеї або котловану

На початковому етапі робіт, пов'язаних з будівництвом приватного будинку, перш за все слід визначитися з його типом і мати в наявність вже затверджений генеральний план. Потім на земельній ділянці проводиться правильна розбивка фундаменту, яку можна зробити своїми руками або звернутися за допомогою до геодезисту. Який саме варіант краще підійде, вирішує сам господар. Але якщо на ділянці відзначаються великі нерівності і укоси, він близько розташовується до водойми або крутого обриву, то краще звернутися до фахівця. Щоб в майбутньому не виникало проблем, пов'язаних з великою усадкою фундаменту будинку.

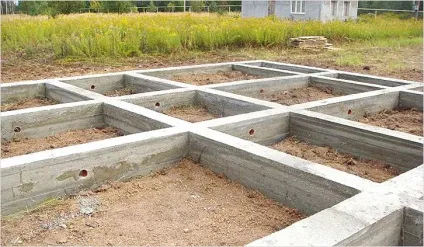

Стрічковий фундамент відмінно підходить для будинків з цокольним поверхом або підвалом.

Що являє собою розбивка фундаменту

Даний етап роботи полягає в перенесенні габаритних осей будови і розмітці ліній фундаменту безпосередньо на грунтову основу ділянки.

Цей процес, відповідно, проводиться до початку риття траншеї або котловану, призначених під фундамент. Габаритної віссю будівлі прийнято називати умовну лінію, яка зазвичай проходить по центру або кордонів розташування конструктивних перекриттів або інших елементів. До цих лініях прив'язують розміри як несучих елементів будівлі, так і самого фундаменту.

Щоб зробити правильно розбивку осей, необхідно:

Стрічковий фундамент в розрізі.

• певну кількість дерев'яних кілочків або металевих брусків, довжина яких повинна бути не менше 1 м;
• дерев'яні дощечки;
• мотузка або тонкий дріт;
• червона фарба;
• шматки червоної тканини;
• молоток;
• цвяхи;
• рулетка.

Щоб вся робота по розбивці фундаменту була правильно виконана, відповідно до проектної документації потрібно перевірити на повну відповідність всі кути обноски, тому що стіни приміщень перетинаються зазвичай під прямим кутом. Якщо перекриття буде проводитися з використанням стандартних елементів, то в цьому випадку необхідно точно перенести на підставу все габаритні розміри осей. Для більш точного вимірювання рекомендується все обміри проводити по 2 рази, причому з різних кінців лінії.

Повернутися до списку

Розбивка фундаменту своїми руками

1. На вичищеною від дерев, чагарників, трави та іншого сміття майданчику визначають 2 точки, які будуть фіксувати найдовшу вісь на плані споруди. У цих точках встановлюють кілочки, між якими простягають тонкий дріт або мотузку. Точки слід вибирати так, щоб в просторі між ними можна було вмістити всю переноситься на дану ділянку вісь.
2. До кілочків слід вбити дощечки, а в кожну дощечку необхідно не до кінця вбити цвях. Тепер за дані цвяхи потрібно закріпити дріт або мотузку. Кількість цвяхів, вбитих в дощечку, безпосередньо залежить від кількості ліній, які слід перенести на підставу. Наприклад, якщо з координаційною віссю не співпадатиме зовнішня грань, то її в цьому випадку потрібно виносити окремо.
3. При розбивці криволінійних підстав спочатку виносять основні осі, потім визначають центр кривизни і безпосередньо сам центр, куди забивають кілочок. Потім з даного центру виставляють уступ підошви і криволінійний верх фундаменту, стін і цоколя.
4. Точно так само необхідно зробити розмітки з іншими осями. Потім, використовуючи схил з грузиком, переносять точки перетину дроту або мотузки на грунт. Це проводиться для позначення габаритних розмірів фундаменту під майбутній будинок. Отримана конструкція називається обноскою.

Повернутися до списку

Пристрій траншеї або котловану

1. Безпосередньо від самого краю фундаменту розміщують кілочки обноски з дощечками на відстань не менше 1 м 50 см. Тому що для якісного котловану і запобігання можливого осипання грунту буде викопана яма зі злегка похилими стінами. Не менш важливо, що при цьому обноска не постраждає, і її цілісності нічого не загрожуватиме.
2. При викопуванні котловану мотузку або дріт необхідно зняти, а після закінчення земляних робіт знову натягнути. Стовпчики обноски рекомендується заглиблювати в землю не менше ніж на 40 см в глибину, в іншому випадку при будь-якому випадковому зачіпанні вони легко будуть виходити з грунту. Важливо, щоб дощечка з цвяхами для кріплення мотузки або дроту була встановлена ​​над рівнем землі мінімум на 60 см. Дощечки повинні бути встановлені строго паралельно координаційних осей або стін фундаменту, одночасно їх необхідно встановлювати на одному вертикальному рівні в порівнянні один з одним.
3. Таку розмітку осей і граней можна зробити своїми руками до пристрою обноски, але тільки на рівній основі. Для цього спочатку вбивають стовпчики в землю, позначають кути і лінії перетину габаритних осей і граней фундаменту. При подальшому влаштуванні обноски орієнтуються вже тільки за цими стовпчиків.
4. Для додаткової зручності при використанні встановленої обноски рекомендується на дощечках зробити фарбою додаткові написи. Тобто позначити номер елемента обноски або написати основні параметри фундаменту. Якщо для облаштування котловану буде залучатися спеціальна техніка, то в цьому випадку на кожну дощечку необхідно прив'язати шматок тканини червоного кольору, щоб водій не зніс позначають елементи і не порушив тим самим цілісність обноски.
5. Безпосередньо на підставу переносити габаритні осі з усіма перетинами під певним кутом найзручніше за допомогою теодоліта, тобто спеціального геодезичного інструменту, призначеного для вимірювання кутів. Якщо такого приладу немає в наявності, то тоді використовують інші підручні засоби: єгипетський трикутник, рівень для визначення правильності вертикального кута і шнур.
6. Якщо за планом будинок або його якась частина утворюють прямокутник, то наскільки правильно він буде перенесений на підставу, можна перевірити шляхом вимірювання його діагоналей, які повинні бути рівні між собою.
7. Використовуючи вапно, сухий цемент або фарбу необхідно позначити межі траншеї або майбутнього котловану. Після це мотузку або дріт знімають на час, щоб було зручніше без будь-яких перешкод провести необхідні земляні роботи своїми руками. Лінію кордону котловану можна розташувати на самому різному віддаленні від зовнішніх граней фундаменту, позначених обноскою. Для будинку з підвалом допускається максимальне віддалення кордонів від виритого котловану, і вони можуть становити до 1 м 50 см. У цьому випадку обноску необхідно зробити своїми руками, відступивши ще більше від перетину осей.
8. На завершення всіх земляних робіт обноску знову відновлюють, тут зорієнтуватися допомагають додаткові кілочки, вбиті в грунт на відстань до 3 м від самої обноски, які є продовженням її ліній.

Викопувати траншею або котлован рекомендується безпосередньо перед самою закладкою фундаменту, щоб таким способом уникнути великого скупчення води під час раптового дощу. Якщо з якихось причин вода потрапила на будівельний майданчик, то її видаляють разом з рідиною. Фахівці радять не відводити занадто багато часу для розбивки осей фундаменту, наприклад до 3-4 місяців. Тому що це негативно позначиться на розбивці, що проводиться на пучинистих грунті, який може з'їхати і зрушити розбивку. А після цього буде потрібно все знову ретельно переміряти і правильно встановлювати заново кілочки розбивки.
