Роутер d link - швидке налаштування

Універсальний роутер D Link DSL-2640U є «молодшим» пристроєм в лінійці моделей, оснащених одночасно ADSL-модемом і 150-мегабитной точкою доступу Wi-Fi. Інші моделі цієї фірми зі схожими функціями - додатково оснащені тільки портом USB, і, можливо, двоканальної 300-мегабитной точкою доступу. Останнє «в парі» з ADSL можна вважати зайвим. Зараз ми розглянемо, як відбувається налаштування роутера наведеної вище моделі: створення з'єднання з Інтернет, включення Wi-Fi. Приступаємо.

Огляд можна розбити на три частини: підключення до настройки, включення та налаштування мережі Wi-Fi, настройка Інтернет-з'єднання. Зараз розглянемо найпростіше - як виконати кабельні підключення.

Що треба виконати до налаштування пристрою

Підключення перед налаштуванням

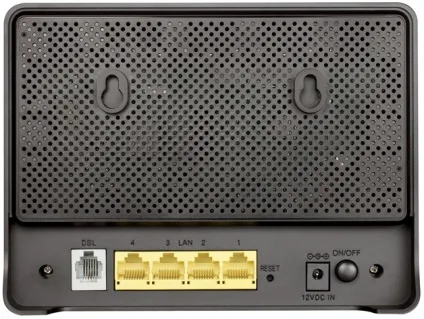

Задня панель роутера

Дії перед налаштуванням:

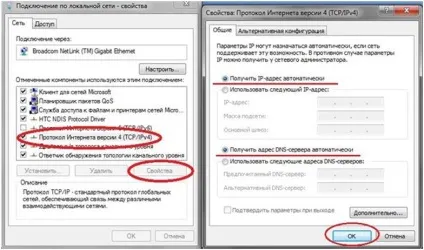

Налаштування мережевої карти

В останню чергу - включають харчування роутера, відправивши ПК на перезавантаження.

Важливо знати: якщо модем-роутер був придбаний не в магазині, спочатку виконується «скидання налаштувань» (в обов'язковому порядку). Для цього включають живлення пристрою, через 1 хвилину - натискають кнопку reset на задній стінці (не відпускаючи 10-15 секунд, максимум 20). Виконавши скидання, відключають харчування кнопкою «On / Off» і виконують кроки 2..5.

Переходимо до web-інтерфейсу

Зараз розглянемо, як налаштовувати бездротову мережу.

Налаштування Wi-Fi

Переключивши інтерфейс в режим «Advanced», необхідно перевірити, що на «кнопці» Wi-Fi перемикач - горить зеленим:

Перша вкладка (режим Advanced)

Роутер Д лінк розглянутої моделі дозволяє швидко налаштувати бездротову мережу, встановивши основні параметри. Для виконання цього - переходять по посиланню «Basic Settings». Відкриється наступна вкладка:

Установка параметрів бездротової мережі

Параметри на вкладці - такі:

SSID - ім'я мережі (встановити обов'язково)
Country - регіон (змінює список доступних каналів)
Channel - номер радіоканалу (доступні з 1 по 13, або «auto»), залишаємо за замовчуванням «автоматичний вибір»
Якщо потрібно працювати на прихованому імені - встановлюють галочку «Hide Access Point»

Необхідно зауважити, що роутер Делінк DSL-2640U в бездротової мережі використовує протокол «mixed» (802.11 n / g / b). Змінити це - не можна. Правда, на вкладці «Wi-Fi» -> «Additional Settings» є настройка, що відповідає за ширину радіоканалу (20/40 МГц, «Bandwidth»).

Встановивши параметри, натискають «Change». Бездротова мережа - повинна з'явитися через дві хвилини.

Включаємо з'єднання PPPoE

В результаті всіх дій, вкладка «Net» -> «WAN» - повинна виглядати так:

Верхнє значення - замість «Bridge» встановлюємо в «PPPoE». Далі, будемо розглядати настройку по блокам.

Блок ATM містить три важливих значення: VPI, VCI, тип інкапсуляції (зазвичай, провайдер використовує LLC). Блок PPP включає в себе параметри користувача: логін абонента і пароль з'єднання.

Для постійного підключення - виставляють галочку «Keep Alive».

У блоці Miscellaneous при використанні IPTV необхідно встановити галочку «Enable IGMP Multicast». Тепер, D Link router налаштований на PPPoE повністю.

На завершення, натискають «Save». З'єднання з'явиться після перезавантаження роутера. Можна в меню «System» вибрати «Save and reboot».

Підсумуємо. Які відомості необхідні для настройки PPPoE?

Якщо використовується динамічний IP, треба знайти в договорі наступне:

PPPoE логін і пароль
параметри VPI, VCI
тип інкапсуляції (LLC або інший)

Також, можливо, доведеться міняти значення MTU. Для з'єднання «Dynamic IP» - воно одне, для «PPPoE» - інше. У нашому прикладі використовується 1492 (MTU можна дізнатися у провайдера).

Вкладка «Status» -> «WAN Status» відображає результат (повинні горіти зелені точки навпроти активних сполук). Чи не працює роутер D Link «під PPPoE» з однієї причини - встановлені неправильні значення параметрів.
