Робимо самі wi-max (yota) антену для поліпшення прийому сигналу - саморобки своїми руками зроби сам
У спеціалізованих магазинах продаються спрямовані антени для поліпшення прийому сигналу від базової станції. Вартість примірників з хорошим посиленням перевалює за 130 $. У даного варіанту є ще один величезний мінус - для підключення такої антени необхідно розібрати модем (зняти верхній кришечку). Після таких маніпуляцій можна з легкістю втратити гарантію.
Ми ж постараємося виготовити кілька антен, частина яких буде виготовлена з підручних матеріалів. Отже, нам знадобиться:
1. компакт диск
2. друшляк (без жартів)
3. параболічна MMDS решітка
4. супутникова параболічна тарілка
Основа нашої системи полягає в розташуванні модему в центрі відбиває радіохвилі пристрою. Причому модем повинен знаходиться не просто в центрі, а саме в фокусі. При використанні в якості відбивача підручних засобів, фокусна відстань доведеться знаходити експериментально, відсуваючи або наближаючи модем до основи відбивача.
Для збереження цілісності корпусу модему і відповідно гарантії ми будемо використовувати USB подовжувач (3-5 метри). Можна наростити подовжувач самому, але треба використовувати якісний кабель, виготовлений з міді і складається з щільної екранує обплетення.
Антена №1 - з компакт диска.
Розташуємо модем на дзеркальній поверхні непотрібного компакт диска на видаленні від поверхні рівну величині сірникової коробки.
Антена №2 - з друшляка.

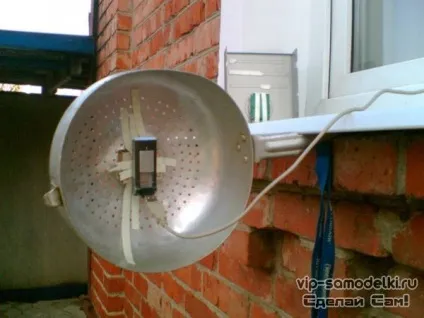

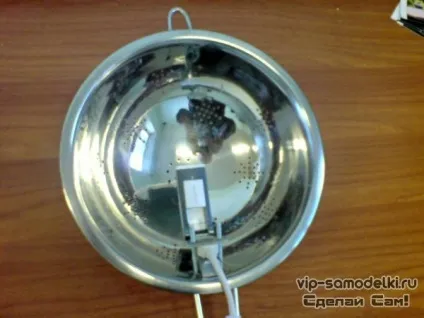

Всередину друшляка помістимо модем на відстань сірникової коробки. Кріплення антени полегшується наявністю ручки друшляка.
Антена №3 - з MMDS решітки.

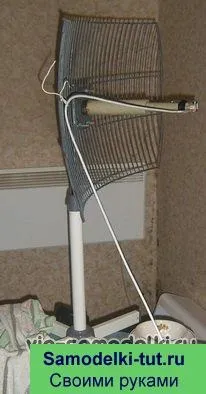

MMDS грати є овальну грати, виконану з металевих прутів. Володіє величезним плюсом у вигляді малої парусність. Чим більше розмір решітки - тим більше її посилення. У чистому вигляді коштує в районі 13-24 $, в залежності від розміру. Кріплення модему проводиться на вставлену одну пластикову трубу меншого діаметру в іншу.

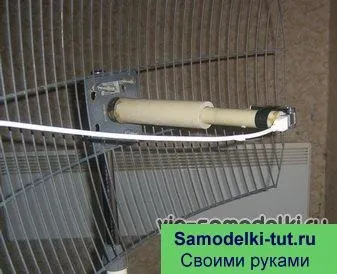

Труби звичайні, водопровідні. Така конструкція дозволяє регулювати фокусну відстань. Для запобігання натягу відповідного USB кабелю зробимо зацеп з канцелярської скріпки і причепимо її на край решітки. В якості підставки ідеально підходить стійка підлогового вентилятора.
Антена №4 - з супутникової параболічної антени.
Звичайна супутникова парабола, яка застосовується для прийому супутникового телебачення. Володіє підвищеною парусністю, що накладає підвищені вимоги до кріплення антени. Гарне посилення. Вартість 30-35 $ в місці з кріпленням випромінювача. Модем кріпиться на місці конвертера.
Результати тестування.
За проведеним випробуванню з антеною №1, виконаної з компакт диска, приріст сигналу склав 1 дб. Швидкість завантаження залишилася без значного збільшення, трохи піднялася швидкість вихідного трафіку. Пояснюється це звуженням спрямованості.
Приріст сигналу з використанням друшляка склав 5-7 дб.
Швидкість зросла приблизно в половину. При використанні MMDS решітки вдалося підвищити сигнал до 10-12 дб.
Спостерігалося помітне збільшення швидкостей в обох напрямках. З'явилася можливість вибору базової станції, шляхом повороту антени.
Використання в якості антени супутникової тарілки показало найвищі результати прийому - приріст сигналу 15 дб і швидкість скачування 8-10 Мбіт! Але, виникали труднощі з розміщенням даної антени на увазі її величезного розміру і неможливості організації кругового повороту.
висновки:
Судячи з проведеними випробуваннями варто віддати перевагу антени, виготовленої з MMDS решітки. Поєднання легкості повторення, монтажу і можливості вибору базових станцій шляхом розвороту в 360 градусів виводять дану антену на перше місце. Витрати по часу на виготовлення не перевищують 3-х годин. Рекомендується для всіх випадків поганого прийому.
На другому місці знаходиться антена з супутникової тарілки. Володіючи відмінним посиленням, антена тим не вкрай складна в монтажі. Важко уявити її в кімнаті, а розташування на вулиці робить складним перенастроювання. Так само зростають вимоги до вологозахищеністю модему.
Рекомендується для віддалених від базової станції районів.
Третє місце займає легка в повторенні антена з друшляка. Скромні характеристики посилення компенсуються швидкістю виготовлення. Знадобитися всього 20 хвилин на те, що б принести з кухні друшляк і сірникову коробку, і закріпити на цьому модем. Рекомендується в квартирах, які не мають прямої видимості на базову станцію.
Останнє місце займає пародія на антену у вигляді компакт диска. Практично відсутня посилення. Вкрай не рекомендується до повторення.
Як це робиться:
Кращий варіант, це сучасні парасолі з «карбонової» основою - не металевою, вона не «перевідбивається» сигнал і куди більш міцна ніж металева. Знімаємо тканину з парасольки і дуже акуратно розпорюють покриття на сегменти-клини (тканинне полотно парасольки складається з «трикутників») - ось вам і форма.
Пам'ятаючи про те, що ширина осередку «сітки відбивача» повинна бути в теорії кратним довжині хвилі менш - а в нашому випадку 2.44 Ггц, то я вибрав мідну сітку з шириною осередку 2 мм. Нарізавши ножицями сітку по «викрійці» тупо примотано тонкої (мідної ж) дротиком ці клини до основи парасольки ... все.

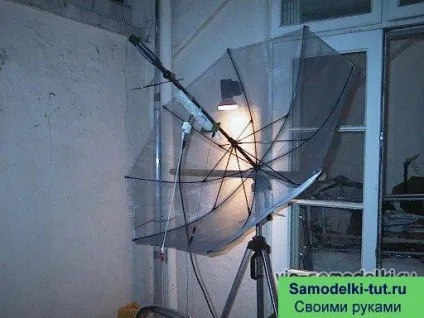

Далі зміцнив парасольку на фотоштатив, не забувши прикрутити зі зворотного боку парасольки противагу - інакше тяжкість ручки і самого парасольки виламає пластикове кріплення штатива.
Ручку потрібно з парасольки, обрізати на половину трубку ручки - бо фокус знаходився приблизно в 25-35 см від нижньої точки «рефлектора» - навіщо ж зайве?
Далі беремо на ЮСБ подовжувачі донгл вай-фай, або три-джі модем, або це яйце :) і емпіричним шляхом обчисливши фокус рефлектора, хоч скотчем прикручуємо в точку фокусу ...
Направляємо вправо-вліво і вгору-вниз рефлектор, до тих пір поки не спіймаємо «найпотужніший сигнал» ...
І ще, якщо парасолька «сталевий» - то і сітка повинна бути залізної, так само як і дріт якої ви будете прикручувати сегменти «полотна» рефлектора. Адже мідь плюс залізо - утворюють гальванічну пару (батарейку) - і це негативно позначиться на прийомі або передачі сигналу.
Якщо цей пристрій збираєтеся «експлуатувати» на відкритому повітрі (балкон) - то штатив необхідно збільшити вагу ... - я рятувався 5 літровою пляшкою води на мотузці, прихильність до верхнього «центру» штатива - з таким розрахунком, що б бутель з водою знаходилася якомога нижче до землі.
