Різьблення - позначення, типи і призначення

Різьба - гвинтова поверхня певного профілю, призначена для з'єднання (свинчивания або стягування) деталей. Формування нарізного профілю може проходити як на циліндричної, так і на конічної поверхні. Широко поширений метод освіти зовнішньої і внутрішньої різьбовій поверхні - нарізування плашками і мітчиками відповідно, а також накочуванням, токарної обробкою різцем і різьбонарізні головки.

У напрямку заходу різьбова поверхня поділяється на ліву і праву.

За кількістю заходів - на одно- і многозаходная.

Якщо розсікти різьбову поверхню осьової площиною, то отримаємо геометричний контур різьби - її профіль, який характеризується наступними елементами:

Бічні сторони - лінійні ділянки профілю, розташовані відносно один одного під певним кутом, званим кутом профілю.
Місця з'єднання бічних сторін всередині тіла різьблення називаються западинами, зовні різьбовій поверхні - вершинами.
Розмір кола, описаного по вершинах зовнішньої або по западинах внутрішньої різьби, називається зовнішнім діаметром, що визначає її номінальний розмір.
Відстань, виміряний між сусідніми витками паралельно осі, дорівнює кроку однозаходний нарізного профілю. Для многозаходной різьбовій поверхні розмір кроку - твір відстані між сусідніми витками на кількість заходів.

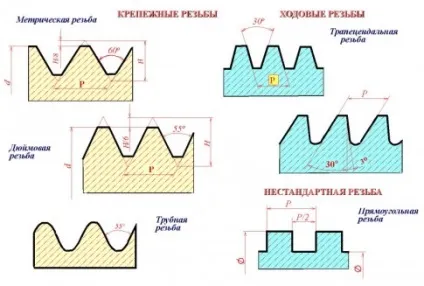

Саме профіль різьбовій поверхні визначає її тип.

Виготовлення різного кріплення (в цьому випадку частіше використовується метричний і трубний різьбовій профіль).
Ходова (завзята або трапецеїдальних) різьблення може бути застосована в механізмах, що передають рух (в гвинтових передачах).

Типи різьблення, стандартизація

Метрична різьба - тип різьбовій поверхні, найбільш часто використовується при виготовленні металовиробів. Її геометричні параметри: профіль являє собою трикутник з рівними бічними сторонами, розташованими під кутом 60 °. Різьбові вироби застосовуються в великому переліку областей машинобудування, в верстатобудуванні, приладобудуванні, будівництві та інших галузях.

В позначенні при складанні технічної документації вказується номінальний діаметр різьбової поверхні, крок, якщо він не є основним, точність виготовлення. При проектуванні з'єднань з лівою різьбою вона позначається за допомогою літер LH. Наприклад: M36х1,5LH.

Конічна різьба використовується для освіти герметично-ущільнених з'єднань. Вона нарізається на конічної поверхні деталі з конусностью (ухилом) 1:16. Зовнішня конічна різьбова поверхня може згвинчуватися як з внутрішньої конічної, так і з циліндричної метричної різьбою відповідного кроку. В останньому випадку забезпечується її вгвинчування з коефіцієнтом 0,8 від максимальної глибини сполучення. Різьбовій кут профілю - 60 °.

Для з'єднання труб або циліндричних деталей з тонкими стінками використовують трубну різьбу (циліндричну). Профіль її має кут нахилу бічних стінок зуба відносно один одного - 55 °.

Для забезпечення герметичних з'єднань використовують трубну конічну різьбу з кутом профілю при вершині бічних стінок - 55 °. Використовується вона в паливній, масляної і повітропровідної апаратурі, а також при приєднанні трубопроводів верстатів і машин. Нерідко застосовується сполучення внутрішньої циліндричної з зовнішньої конічної різьбою.

Трапецеїдальних різьблення з профілем, що має форму трапеції з кутом між її бічними сторонами 30 °, застосовується в навантажених вузлах, що працюють за схемою вращательно-поступального руху. Як правило, це - гвинти пресів, верстатів.

Якщо значні осьові навантаження діють в одному напрямку, використовують наполегливу різьблення. Її трапецеидальному профілем характерний нерівномірний нахил бічних сторін: 30 ° і 3 °.

Дюймова різьба здає свої позиції: українських стандартів з її регламентування в даний час немає. Вона стандартизована і застосовується на території Канади, США (UTS і ін.), Великобританії (BSW, BSF).

Існують інші типи спеціалізованого нарізного профілю, що застосовується в різних галузях. Всі вони стандартизовані документами держав-розробників.
