Ремонт старої електропроводки, електрика, сантехніка
Два види робіт по ремонту електропроводки
Роботи по електропроводці в квартирі я поділяю на два основних види.
- повна заміна електропроводки;
- частковий ремонт електропроводки.
Повна заміна електропроводки
Перший самий трудомісткий вид робіт, це повна заміна електропроводки. Зазвичай такі електромонтажні роботи проводяться при капітальному або як мінімум серйозного ремонту квартири. Повна заміна електропроводки, звичайно ж, найефективніший спосіб позбутися від усіх проблем пов'язаних зі старою електропроводкою. Але цей спосіб, найчастіше, для багатьох непридатний. І причин цьому може безліч, починаючи з його дорожнечу, і закінчуючи фізичною неможливістю проведення капітального ремонту квартири. Що ж робити?
Частковий ремонт електропроводки
Вирішити проблеми зі старою електропроводкою допоможе частковий ремонт електропроводки квартири, без капітальних робіт. Про ремонт старої електропроводки в квартирі, і піде мова в цій статті. Цією статтею я планую почати серію статей, які зачіпають саме ремонт електропроводки без серйозних капіталовкладень, що називається - своїми руками, в тому числі включаючи третій вид робіт по електропроводці, дрібний ремонт (ремонт розеток, вимикачів і т.п.)
Отже, ремонт старої електропроводки в квартирі, з чого почати. Почнемо з діагностики.
Як зрозуміти, що електропроводка потребує ремонту

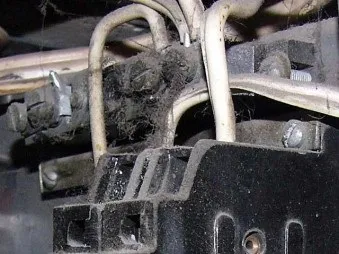

У вирішенні цього питання не потрібно бути великим фахівцем. Якщо ви не можете одночасно включити більшість побутових приладів в квартирі, без того, щоб не відключився вступної автомат або не "вибило» пробку », однозначно означає, що ваша електропроводка застаріла і не відповідає вашим потребам. А якщо вже у вас було коротке замикання в розетці, і розетка характерно почорніла, діагноз однозначний, пора починати ремонт електропроводки. З чого почати?
Визначте, яка електропроводка у вас тепер
Важливо! Перед описом робіт повинен застерегти, що будь-які роботи пов'язані з електрикою, потрібно проводити тільки при відключеному електроживленні квартири.
Отже, з чого почати. Звичайно ж, з початку, а саме з місця, звідки надходить електроживлення в квартиру. Залежно від типу будинку, це може бути поверховий розподільний щит або окремий, квартирний щиток або симбіоз поверхового і квартирного щитків.
Для початку, відкриємо поверховий щиток і знайдемо автомати захисту, які «відповідають» за вашу квартиру. Повинен бути один апарат, який відключає всі електроживлення квартири. Це ввідний пристрій. Їм може бути автомат захисту, тоді він розташовується зліва в ряду ваших автоматів, або рубильник, тоді він розташовується окремо вгорі або внизу, хоча можуть бути варіанти.

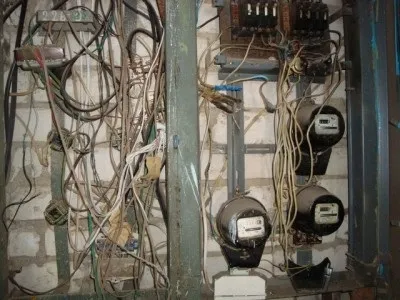

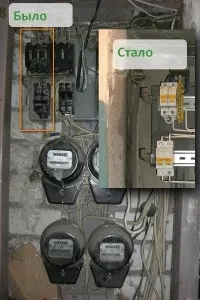

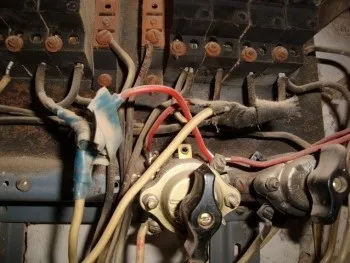

Фото старих поверхових щитів
Замінити ввідний пристрій самостійно вам не вдасться, так як потрібно відключати електроживлення всього (або частини) під'їзду, а це може зробити, тільки працівник експлуатаційної організації. Але подивитися номінал вступного автомата ви можете. Подивитися і записати.
Йдемо далі. Дивимося, скільки автоматів захисту встановлені для вашої квартири. Їх як мінімум має бути два. З електроплитою три. Один автомат це освітлення. Другий автомат розетки. Третій автомат електроплита. Якщо у вас автоматів більше, то потрібно визначити які автомати, що відключають.
Примітка. Автомат захисту призначений для захисту електропроводки від перенапруги, короткого замикання і простий комунікації (включення, відключення електроживлення).
Щоб визначити які автомати, що відключають, включіть в квартирі світло, включіть в розетки освітлювальні прилади і простим відключенням автоматів захисту подивіться, що буде вимикатися в квартирі при послідовному відключенні автоматів. Не користуйтеся, для такої діагностики, складними побутовими приладами, щоб уникнути їх псування при різкому відключенні автомата.
Проаналізуємо ситуацію і визначимо, що робити далі. Отже, після такої нескладної діагностики, ви маєте схему своєї старої електропроводки.

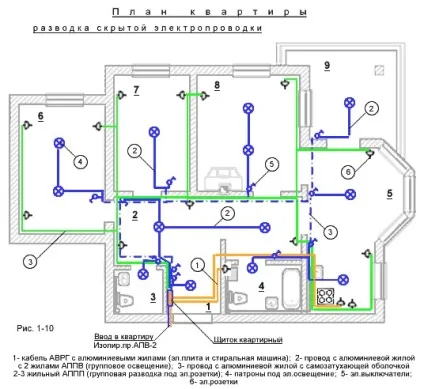

Вона цілком може виглядати так:
Визначимо етапи ремонту електропроводки.
Етапи ремонту електропроводки
На основі зробленої схеми старої електропроводки, можна скласти план подальших робіт.
Подальші поради є спільними з ремонту старої електропроводки і повинні коригуватися в залежності від конкретної ситуації.
Заміна вступних автоматів
Заплануйте заміну ввідного автомата і автоматів захисту групових кіл. Так як ми не плануємо заміну старої електропроводки, то і автомати захисту повинні залишитися. Тільки потрібно поміняти старі автомати на нові. При цьому не варто сильно збільшувати номінал автоматів захисту. Якщо у вас на розетки в квартирі встановлений автомат захисту 16 Ампер, то не потрібно міняти його на 40 ампер. Це не вирішить проблему, «вибивання» автоматів. Швидше це створить проблему, можливого отгоранія контактів або як максимум пожежі.
Якщо у вас встановлений автомат захисту на освітлення номіналом 10 Ампер, то і замінюючи його новий автомат, номінал не міняйте. Якщо на розетки встановлений автомат 10 Ампер замініть його на 16 Ампер, а якщо коштує 16 Ампер, то 16 Ампер і залишите, не міняйте його на 25 Ампер. Поясню чому.
Також в залежності від навантаження вибирається перетин проводів електропроводки. Так як електропроводка у нас не змінюється, то взаємозв'язок між номіналом автомата захисту, перетином проводів і планованої навантаженням змінити не можна. Інакше, якщо у вас встановлений автомат захисту на групову мережу в 16 Ампер, то електропроводка виконана проводами перетином 2,5 мм 2 (алюміній) і вона розрахована на потужність в 3,5 кВатт. Збільшивши номінал автомата захисту до 25 Ампер, ви не зможете включати прилади потужністю 4,6 кВатт, автомат захисту буде «тримати», але дроти будуть грітися. Дані за розрахунками залежності перерізу проводів від споживаної потужності подивіться ТУТ.
Висновок: Не можна бездумно збільшити номінали автоматів захисту. Це не позбавить від проблеми перевантаження груповий ланцюга квартири. Що ж робити?
Заплануйте додаткові групові кола в квартирі
В ремонті електропроводки все одно не обійтися, без додаткових групових кіл електропроводки квартири.
Заплануйте додаткові ланцюги електропроводки для оргтехніки і окремо для найбільш потужних електроприладів на кухні.
Для цього, від поверхового розподільного щитка проведіть додаткові електричні кабелі для живлення групи розеток під оргтехніку і для електроживлення побутових приладів на кухні. Це дозволить розвантажити вже наявні групові кола квартири, що позбавить вас від «вибивання» автоматів.
Крім цього додаткова група для оргтехніки дозволить її правильно заземлити. Для заземлення. нові ланцюги робіть трижильні електричними кабелями (фаза, нуль, заземлення), а під'єднання провідника заземлення робите в поверховому щиті до шини заземлення щита, окремо від нульової шини.
Кожну нову електричну ланцюг підключіть до окремого, новому автомату захисту. Номінал автомата виберіть 25 Ампер (близько 3,0 кВатт). А так як нові ланцюги, швидше за все, будете прокладати відкрито, то можна поставити і автомат 30 Ампер (близько 6,6 кВатт), кабель з перетином мідних проводів 2,5 мм 2 це дозволяє.
З додатковими груповими ланцюгами визначилися, тепер трохи про естетику ремонту електропроводки.
Прокладка нової електропроводки
Для прокладки нових групових кіл доведеться скористатися відкритим видом електропроводки. Для додання проводки естетичного вигляду сховайте електрокабелі в спеціальні електрокоробах. Вони продаються різних кольорів, і цілком можна підібрати під ваш дизайн.
Нові розетки також виберете для відкритої проводки. При цьому, не ставте по одній розетці на групову ланцюг, щоб потім користуватися трійниками. Позбавляйтеся від трійників. Встановлюйте єдині блоки розеток для прихованої проводки. Кількість розеток в блоці виберіть за потребою. Наприклад, для робочого місця вистачить блоку з 4-5 розеток, а на кухню встановіть блок з трьох-чотирьох розеток.
Не забудьте про мокрі зони квартири - ванній кімнаті. Ремонт старої електропроводки повинен торкнутися і її.
електропроводка ванній
У цій частині хотілося торкнутися теми електропроводки ванній. Якщо у вас у ванній кімнаті планується або стоїть пральна машина (або будь-який інший потужний електроприлад), то до її розетки потрібно підвести окреме електроживлення прямо від квартирного або поверхового щитка. Розетка обов'язково повинна бути заземлена, а після автомата її захисту потрібно встановити УЗО (пристрій захисного відключення) для захисту людини від уражень струмом через його витоку.
Номінал УЗО по номінальному (робочому) току повинен бути не менше номіналу автомата захисту, після якого УЗО варто. Номінал УЗО по току спрацьовування повинен бути 10mA (міліампер), не більше.
Завершіть ремонт старої електропроводки заміною старих вимикачів і розеток.
Заміна розеток і вимикачів
Завершіть ремонт старої електропроводки заміною всіх старих розеток і вимикачів на нові.
Перед роботою не забудьте відключити електроживлення.
- Зніміть стару розетку;
- Оцініть якість ізоляції проводів. При сумнівах в її цілісності надіньте на дроти полівінілові ізолюючі трубки (кембрики).
- Якщо розетки погано трималися, не полінуйтеся встановити нові пластикові підрозетники. Це дешево і надійно. Після їх установки на алебастр, розетки перестануть вискакувати з посадочних місць.
Залишилися чотири підсумкових виведення
Ремонт старої електропроводки можна назвати вдалим, якщо ви зробите такі роботи
- Замініть вступної автомат і автомати захисту групових кіл на нові автомати;
- Доповніть електропроводку квартири новими груповими ланцюгами, однією або двома. Це розвантажить стару проводку і дозволить доповнити проводку квартири розетками з заземленням;
- На розетки в мокрій зоні, поставте УЗО;
- Замініть старі розетки і вимикачі на нові. Це оновить клемні з'єднання і поліпшить кріплення розеток в посадочних місцях.
Останнє зауваження. Всі цифрові викладки в статті відносяться до електропроводки при 220 вольта і стандартною схемою живлення TN-C-S.
На цьому про ремонт старої електропроводки в квартирі все!
