Ремонт смуг на матриці монітора або телевізора

Як влаштовано з'єднання шлейфа з матрицею

Нижче наведені різні схеми, передають одну думку - для з'єднання контактів гнучкого шлейфа з напиленням контактами матриці, застосовується анізотропний клейкий двосторонній скотч. Усередині цього скотча (на мою думку) містяться проводять кульки, розташовані на достатній відстані між один одним, щоб не було електричного контакту. Контакт з'являється при нагріванні і стисканні скотча - кульки зближуються і з'являється провідність.

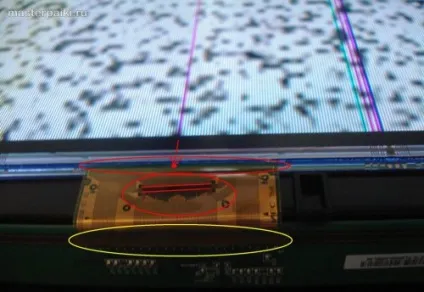

Потрібно пам'ятати, що на гнучкий шлейф ставиться дешифратор і проблема може бути в місці з'єднання шлейфа і дешифратора.

Як китаєць в гаражі знімає шлейф з дешифратором з матриці, вичіщяет залишки старого анизотропного клею на шлейфі і на матриці і завдає нового.

Чим користується майстер по відновленню матриці

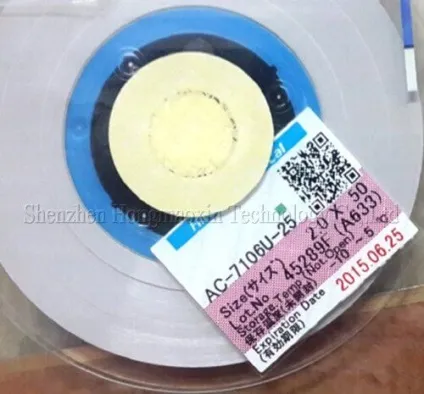

Перш за все це анізотропний скотч. ціна за котушку якого починається від 4 - 5 тис. руб. У котушці 50 метрів скотча шириною 2 мм.

Дорого і є сенс купувати тільки для сервісного центру. Ще цікаві умови зберігання від -10 до +5 градусів. Залишається сподіватися, що від спеки при доставці він не втратить своїх властивостей.

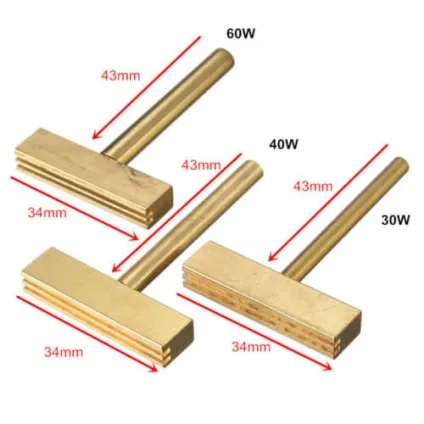

Також використовується спеціальна насадка на паяльник з силіконовою прокладкою. На аліекспресс продається набір з трьох насадок, нагрів яких залежить від діаметра основного стрижня.

Параметри з'єднання, за рекомендацією Hitachi

наступні: мінімальна площа надійного контакту 100000 кв. мкм. мінімальна відстань між контактами (схоже, що це діаметр кульок в клеї) 10 мкм. режим приклеювання - близько 5 сек. при нагріванні до 180 градусів і тиску 3 МПа (0,3 кг / кв. мм.).

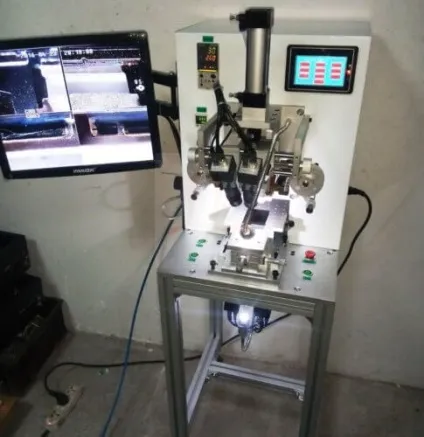

Далі дивимося як інший китаєць відновлює матрицю телевізора на спеціальній установці з мікроскопом, застосовуючи всі той же анізотропний скотч.
