Самі незвичайні кабелі в світі

Здавалося б, ну що такого можна дізнатися про кабель або провід цікавого, але не поспішайте так міркувати. Цікаві факти, представлені нижче, можуть цікавити не тільки промисловців або державних чиновників. Нові технології відкривають інші можливості і в побуті. Отже, подивимося, чого ми досягли в області виробництва і застосування кабелю і проводів.

Найтовстіша кабель в світі

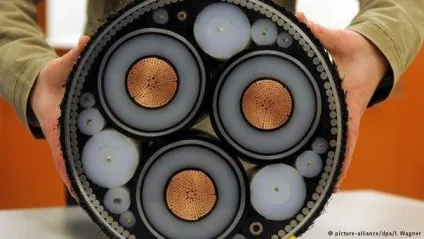

Створений корпорацією nkt cables морської трижильний кабель діаметром 0,27 метра. Така товщина неспроста: всередині нього йде напругу понад двохсот сорока кіловольт. Провід, покладений на дно моря, з'єднує електростанцію і трансформаторний вузол. Довжина кабелю більше двадцяти чотирьох кілометрів. Він був розроблений і спроектований індивідуально, так як чогось подібного в енергетичній світовій практиці раніше не було.

Досить далеко від берега, у відкритому морі, розташувався блок вітряних електростанцій. Виробляється ними електрику тільки таким способом і може бути доставлено споживачам. З цілої низки причин, розташувати трансформаторну знижувальну підстанцію на самій електростанції або поруч з нею було неможливо.

Найдовший високовольтний кабель

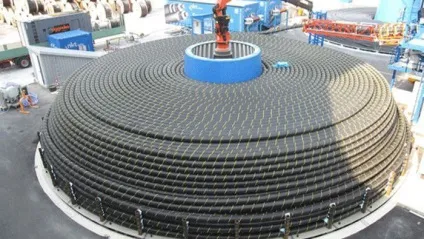

Кабельна траса довжиною в 580 км між м Еемсхавен (Нідерланди) та м Феда (Норвегія) - поки найдовша з усіх. По кабелю «NorNed» можлива передача електроенергії потужністю до 700 МВт. Варто зауважити, що цей кабель - також найдовший підводний високовольтний кабель в світі. Кабелі та перетворюючі електричні підстанції, розташовані на кінцях траси розроблені і поставлені відомою компанією ABB Group.

NorNed - кабель високої напруги (постійного струму) з паперовою ізоляцією, просоченої в'язким складом без стікання. Складна конструкція свити струмопровідних жил, покритих токопроводящей папером для згладжування нерівностей і усунення будь-якого локального підвищення напруженості поля, покрита другим шаром вуглецевої металізованого паперу. Герметична свинцева плюс поліетиленова зовнішня оболонки забезпечують надійний захист ізоляції кабелю від води і вологи. Два шару сталевий дротяної броні і шар стрічки зі сталі надають механічну міцність. Щоб захистити кабель від виникнення крутного моменту сталеві дроту утворюють контр-спіраль (з накладенням в протилежних напрямках). Зовнішній шар - поліпропіленова нитка з бітумної заливкою - захист кабелю від корозії.

Цей кабель виготовлений у вигляді шести безперервних (!) Відрізків довжиною до 154 км (в одножильному виконанні) і до 75 км (в Двожильний плоскому виконанні).

Найдовший надпровідний кабель

Компанія LS Cable (Південна Корея) готова до випуску надпровідного силового кабелю, що забезпечує передачу потужності з п'ятикратним збільшенням її обсягу і значним зменшенням витрат на установку. 500 метрів - така заявлена ​​довжина лінії в розподільній високовольтної системі на 22,9 кВ, 50 МВА. Власник - електроенергетична корпорація KEPCO (Korea Electric Power Corporation).

Хоча нагрівальні кабелі виготовлялися поодиноко і раніше, проте, в 1926 році, норвезькою компанією Alcatel, яку тепер називають Nexans, розпочато серійний випуск нагрівального кабелю. Примітно, що така кабельна система обігріву головного кафедрального собору в м Осло безвідмовно прослужила 62 роки (ось це якість!). Кабель був демонтований лише через капітального ремонту собору і повної реконструкції статі, проте потім лабораторні випробування показали, що віддалений кабель міг прослужити ще 30-35 років!

Сама високовольтна лінія

Один з ділянок унікальної високовольтної лінії електропередач, званої «Сибір-Центр», - траса Екібастуз-Кокчетав з проектним напругою 1150 кВ. Хоча в даний час робоча напруга лінії 500 кВ, проектна величина недоступна для «конкурентів». На ділянці довжиною 432 кілометри розташовані опори висотою близько 45 метрів. Вага провідників лінії досягає близько 50 тонн!

Пропускна здатність даної ЛЕП досягає 5500 МВт, що робить її надпотужним Енергоміст між Екибастузскому енерговузла і Сибірських електростанцій до Уралу промисловому. Загальна протяжність цієї ЛЕП (Барнаул - Екібастуз - Кокчетав - Кустанай - Луганськ) - 1900 км, значна частина - на території Казахстану - 1400 км.

Найтонший кабель UTP

Представник групи компаній Nexans, американська Berk-Tek (в партнерстві з компанією Ortronics / Legrand) оголосила про розробки нового кабелю, що має неекрановані кручені пари, з зовнішнім діаметром 0,3 дюйма або по-нашому 7,62 мм. До 100 метрів довжини, цей кабель (чотири кручені пари і три монофіламентних елемента, що створюють ідеально круглий поперечний переріз) буде підтримувати протокол IEEE 10GBASE-T. При скороченні габаритів залишаються незмінними, як низький рівень перехресних спотворень від сусідніх кабелів, так і інші характеристики, властиві його попередникові - кабелю LANmark-10G.

Економія простору і спрощення монтажу - основні цілі, досягнуті цим кабелем - ось що важливо для центру обробки даних, де найчастіше потрібні кабелі на 10 Гбіт. За словами представників компанії, система з цим кабелем буде підтримувати 10 Гбітний трафік не менше 25 років.

Найтонший провідник

Поки в нашій країні цей чемпіон - кабель РК 50-0,3-21, що має діаметр по ізоляції, рівний 0,3 мм. Він був розроблений в 1983 році для ЕОМ в ОКБ КП.

Самий «легкий» кабель

Найдорожчий Ethernet-кабель за 10 тисяч доларів

Як відомо, техніка класу hi-end коштує дуже великих грошей. Якщо говорити про пристрої для аудиофилов, то тут розцінки надзвичайно великі. А все тому, що розробники таких пристроїв грають на почуттях любителів музики, створюючи дуже дорогі суперякісний аудіокабелі з золотим покриттям, скляні колонки, «теплі лампові» підсилювачі та інше.

У деяких випадках висока ціна такої техніки виправдана, але є варіанти, де виробники не зовсім чесні з покупцем, намагаючись продати задорого те, що просто не може коштувати таких грошей. Як приклад можна привести Ethernet-кабель за 10 тисяч доларів США, довжиною всього 12 метрів. У цього кабелю, зокрема, зі срібла зроблені як коннектори, так і жили проводів.

За словами розробників, висока вартість обумовлена ​​дуже високою якістю кабелю, «заточеного» під передачу звуку.

• Перевагами кабелю є наступне: Світлодіодні позначки з індикацією правильного напряму підключення. Зрозуміло, що багато любителів музики можуть просто не знати про те, що кабелі Ethernet двонаправлені;
• Кабель захищений від наведень, використовується спеціальне екрановане покриття;
• У цього кабелю дуже якісні засувки, в результаті чого провід не випаде з гнізда в невідповідний момент;
• Екранована захист кабелю є захистом від «уповільнення частин сигналу, що призводить проблем при мультіоктавном аудіо».

Найдорожчий HDMI-кабель

Компанія Wireworld представила найдорожчий і одночасно самий просунутий HDMI-кабель. Рішення являє собою спеціально виготовлений дріт, всередині якого знаходяться спеціальні провідники зі срібла, яких в два рази більше, ніж в звичайних рішеннях (24).

Platinum Starlight буде підтримувати максимально можливу швидкість передачі даних без спотворень і перешкод на швидкості до 21 Гбіт / с. Вартість кабелю довжиною 1 метро становитиме 1000 доларів.

Ну і звичайно ж не залишимо без уваги кабелі для мобільних пристроїв. Серед них зараз можна зустріти досить незвичайні варіанти. Про яких, можливо, багато хто навіть не чули.

Кабель автоматичного резервного копіювання

Новатор Kelly Sumner придумав геніальний the MEEM кабель пам'яті. Це унікальний пристрій являє собою кабель для зарядки, який автоматично створює резервну копію вашого пристрою щоразу під час приєднання його для зарядки. У той час як більшість зарядних кабелів забезпечують пристрій необхідною кількістю енергії, кабель пам'яті Мім вирішує проблеми збереження всіх ваших даних.

Ці чудові кабелі не тільки витримують зав'язування знову і знову, але навіть витримають автомобіль або пилу. Titan Lightning Cable проводиться за допомогою гнучкої, промислового класу стали, яка досить міцна, щоб виграти титул "самого міцного кабелю на Землі".

Кабель має довічну гарантію, а це значить, що вам ніколи не доведеться купувати інший шнур для зарядки свого мобільного пристрою. Більше не буде ситуацій, коли ваш вихованець пожував його, дитина порвав або він протерся від використання. Одягнені в два шари непорушною стали, ці кабелі ніколи не підведуть. Цілком непоганий варіант для довгострокового використання.

На сьогоднішній день інтерфейс USB підтримує два стандарти передачі даних, а так само кілька типів роз'ємів, що призвело до необхідності мати на столі безліч проводів, і відповідно, портів в системі. Універсальний кабель GoldX позволет раз і назавжди позбутися від проблеми нестачі USB портів на системній платі, а так само плутанини проводів на робочому столі.

Основна особливість кабелю GoldX полягає в використанні спеціального позолоченого роз'єму Quickconnet на обох кінцях дроти, до якого можна підключити будь-який з п'яти USB перехідників, що входять в комплект поставки, що дозволяє створити чотири основні конфігурації кабелю.

Так як прогрес не стоїть на місці, з упевненістю можна сказати, що незабаром ми побачимо ще більше цікавого в кабельної продукції різних областей.
