Ремонт canon ef 50mm f

Сторінка 1 з 2

1. Зламався мій Canon EF 50mm f / 1.4 USM, у об'єктива стало клинить систему фокусування. Вирішив, як я це не рідко роблю, поділитися з громадськістю, своїм досвідом ремонту даного скла від іменитої фірми. Хоча за такий конструктив цього скла, я навіть сильніше заповажав об'єктиви Tamron тому, що я не бачив ще такого кволого тамрона, яким кволим є Canon EF 50mm f / 1.4 USM.

Спочатку кілька речей, які ви просто зобов'язані прочитати на самому початку, це дуже серйозно.

Увага! Ні чого не починайте робити, поки не дочитайте статтю до кінця, при ремонті даного скла, існує безліч підводних каменів. можна нашкодити, краще знати про все заздалегідь. Ще я по ходу статті буду давати поради, на що слід звернути особливу увагу, і при розбиранні і при складанні. І дам кілька порад, як уберегти від поломки об'єктив. Не можна починати ремонт, якщо у вас немає інструменту. має бути все готово і інструмент повинен бути якісним і ідеально підходити (наприклад у мене після розбирання не залишилося ніяких слідів, в тому числі на чорних винтиках, тому що викрутка ідеально підходила). Не менш важливо - вивчайте інші джерела. Хоч я і постарався розповісти все, але цілком міг про щось забути або випустити з уваги. Ремонт Canon EF 50mm f / 1.4 USM - це не тривіальна задача, якщо ви вивчите кілька інструкцій, це піде тільки на користь.

Також пам'ятайте - об'єктив Canon EF 50mm f / 1.4 USM коштує досить дорого і ви повинні добре оцінювати всі можливі наслідки не кваліфікованого ремонту. Велика ймовірність такого пошкодження об'єктив, що потім доведеться витратити на ремонт гроші, порівнянні з витратами на покупку такого ж, нового. Ви самі повинні розуміти на що йдете, я раджу звертатися до сервісних центрів.

Самим розумним виходом стане звернення в сервісний центр. При такій поломці, хоча вона і механічна (що часто є приводом для відмови в гарантії), але проте іноді, деякі сервісні центри, проводять такий ремонт безкоштовно, в рамках гарантії.

2. Розбирання Canon EF 50mm f / 1.4 USM слід починати з відкручування трьох винятково обведених на фото вище.

3. Знімаю передню частину, кільце фокусування.

4. Далі необхідно відкрутити 4 гвинтика, що кріплять байонет, але сам байонет не можна чіпати, тому що можна пошкодити шлейф, який з'єднує плату об'єктива з контактною площадкою на байонеті.

5. Акуратно підняти байонет, з боку протилежної контактам об'єктива, там ви побачите засувки, одна з них обведена на фото вище. Потрібно натиснути на неї всередину до центру об'єктива і виштовхнути.

6. Утворився зазор, тепер можна викруткою зовсім зняти цю пластмасову заглушку.

7. Відкручуємо гвинти що кріплять контакти об'єктива

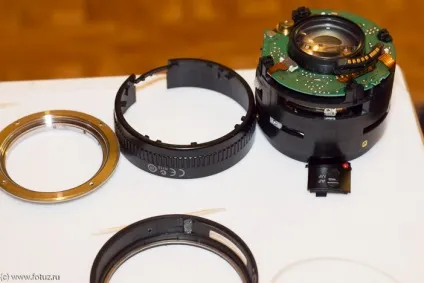

8. Перемикач фокусування, необхідно знімати дуже акуратно, під ним розташовується мікроперемикач. З дуже тонким важелем, великий ризик пошкодити його.

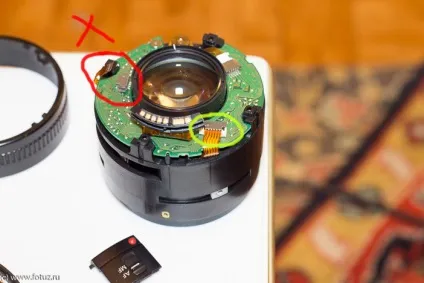

10. Далі необхідно звільнити шлейф який знаходиться поруч з контактною групою об'єктива. Це шлейф блоку діафрагми. Потрібно бути дуже обережним. Потрібно акуратно відсунути пластмасову засувку.

11. Звільнити потрібно тільки 1 шлейф, я в запалі, звільнив ще один, та ще ненавмисно цілком висунув пластмасовий фіксатор, ще пощастило що не зламав.

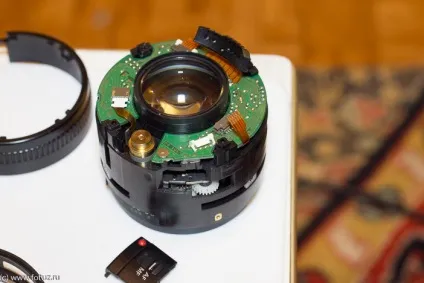

12. Ось, мною ненавмисно зовсім демонтований фіксатор шлейфу. Чи не повторювати такого, а то фіксатор такої потім ні де не знайдете.

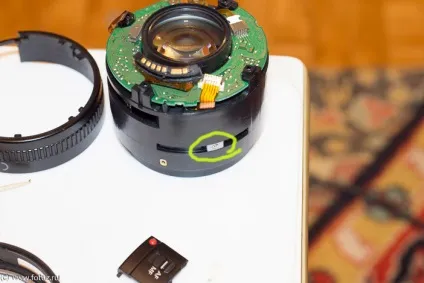

13. Потрібно розкрутити напрямні, на фото вище обведено
