редуктор газовий

Несправності. Ремонт.

Якщо Ви вирішите самостійно виконувати ремонт або налаштування, переконайтеся, що володієте потрібною кваліфікацією. Неякісний ремонт газового обладнання може стати причиною пожежі, вибуху або отруєння. Після виконання робіт і складання переконайтеся в герметичності і правильній роботі приладу. Герметичність перевіряється нанесенням мильного розчину на всі місця з'єднань. Відсутність утворення бульбашки показує, що витоку немає. Але спокушатися не варто. Герметичність потрібно буде перевірити ще кілька разів (через добу, троє, тиждень експлуатації), а потім перевіряти регулярно, так як витік може виникнути через деякий час після початку експлуатації.

Основні несправності: тиск газу на виході не відповідає номіналу (причина: зламалася або деформувалася пружина), витік газу (причини: пошкоджена мембрана, порушена герметичність з'єднання мембрани і корпусу, пропускає поплавковий клапан)

Вашій увазі добірка матеріалів:

В се, що потрібно знати про опалення і клімат-контроль Особливості вибору і обслуговування котлів та пальників. Порівняння палива (газ, дизель, масло, вугілля, дрова, електрика). Печі своїми руками. Теплоносій, радіатори, труби, тепла підлога, ціркуляцінние насоси. Чистка димоходів. кондиціювання

Якщо пропускає поплавковий перепускний клапан, то витік може виникнути не в самому редукторі, а десь далі, наприклад, в газовій плиті, так як в цьому випадку в режимі нульового споживання (коли плита або якийсь інший споживач вимкнені), на виході редуктора і в газових трубках тиск може досягати вхідного. Газ поступово просочується через клапан, а йти йому нікуди. Якщо на вході стоїть газовий балон, то тиск може досягти 15 бар, що в 500 разів вище номінального. Такий тиск обов'язково призведе до витоку. При цьому виявити цю несправність важко, так як при включенні плити тиск нормалізується. Немає ніяких ознак надлишкового тиску (відриву полум'я). Виявити несправність можна тільки вимірявши тиск на виході в режимі нульового споживання. Воно може бути не більше ніж на 20% більше номінального.

Для ремонту редуктор потрібно розібрати. Відремонтувати можна тільки розбірний редуктор з пружиною. Герметичні редуктори для ремонту непридатні.

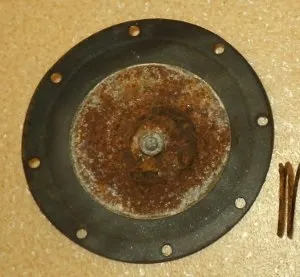

на зображенні мембрана лежить нижньою стороною догори.

Мембрана - вид зверху.

Якщо Ви діагностували проблеми з перепускним клапаном, то потрібно його оглянути. Він являє собою трубку з тонким отвором. До торця трубки притискається шматочок твердого каучуку, встановлений на коромислі. Клапан може не закриватися з наступних причин: По-перше. порушена рухливість коромисла. Порухайте його руками, переконайтеся, що воно ходить вільно. Якщо є проблеми, то подшліфуйте або замініть шарніри. По-друге. зносився і порвався шматочок каучуку. Його можна видалити гострим ножем і замінити, приклеївши на його місце іншого, відповідного розміру. По-третє. торець впускний трубки може бути нерівним, з пошкодженнями і шорсткості. Це перешкоджає щільному прилягання. Торець можна відшліфувати дрібним наждачним папером.

Дуже часто витік виникає через порушення герметичності між мембраною і нижньою частиною корпусу. Усунути несправність легко. Потрібно силіконовим герметиком змастити край нижньої частини корпусу, куди прилягає мембрана, дати трохи підсохнути (10 хвилин), встановити мембрану, зібрати редуктор і дати ще трохи посохнуть (2 години).

При розборі і подальшій збірці досить легко порушити герметичність прилягання мембрани. Якщо Ви розібрали редуктор, то при складанні в будь-якому випадку, навіть якщо витоку не було, скористайтеся силіконовим герметиком. Це підвищить надійність.

Переробка на інший тиск

Іноді виникає необхідність отримати на виході нестандартне тиск. Наприклад, купивши плиту для природного газу, я захотів переробити її на балонний. Звичайним способом є заміна форсунок і гвинтів малого витрати газу, але є й інший шлях - використовувати редуктор на мбар 12. Такі редуктори є в продажу, але зустрічаються рідко і купити їх складно. Можна переробити звичайний.

Скажу відразу, що не будь-який редуктор можна переробити на будь-який тиск. Є такі обмеження. Відношення площ мембрани і впускного отвору, помножене на важіль коромисла, має бути в півтора рази більше, ніж ставлення максимального вхідного тиску і вихідного. Інакше зусилля, що розвивається мембраною під тиском газу, буде недостатньо, щоб надійно закрити вхідний клапан. На практиці зазвичай буває простіше не проводити зазначені розрахунки, а налаштувати редуктор експериментально. Все одно для проведення розрахунків його потрібно розібрати, щоб виміряти площі і важіль коромисла.

Для переробки має сенс купити редуктор, в якому гвинти доступні і не залиті фарбою. Переробка зводиться до зміни пружності пружини. Розбираємо редуктор. Якщо тиск потрібно зробити менше, ніж було, то трохи (на половину витка) укорочуємо пружину, якщо потрібно більший тиск, то підкладаємо між корпусом редуктора і пружиною прокладку. Укладаючи прокладку, простежте, щоб не закрити отвір в корпусі. Збираємо, перевіряємо тиск газу на виході. Повторюємо, поки не вийде потрібний тиск. Якщо після чергового укорочення тиск виявилося менше потрібного, то пружину можна трохи розтягнути або підкласти прокладку.

Якщо виявилося, що тиск на виході занадто велике, навіть при повній відсутності пружини, то описане вище співвідношення не дотримується. Обраний редуктор переробити на потрібний тиск не можна.

Коли пружність підібрана, потрібно остаточно зібрати редуктор, завдавши силіконовий герметик між нижньою частиною корпусу і мембраною.

Якщо щось незрозуміло, обов'язково запитайте!
