Растрові підвісні стелі
Стеля армстронг - звичні конструкції з квадратів з червоточинами розміром 60 * 60 см, які встановлені над головою в магазинах, офісах і багатьох інших місцях. Так представляється ця стеля більшості обивателів, які чули про Армстронга. Насправді назва стала загальною. Так само як в офісі стоїть ксерокс, насправді - це копіювальний апарат, який може бути проведений не тільки фірмою Xerox, будь-який позашляховик ми вУкаіни називаємо джипом, а Jeep - фірма виробник автомобілів. Так само і у випадку з стелею. Armstrong - це одна з фірм-виробників. І хоча вони і займають лідируючі позиції на світовому ринку вУкаіни представлена продукція багатьох інших виробників - AMF, OWA - це німецькі концерни, Албес - наш український завод, і звичайно продукція китайських заводів.
Рис.1. Класичний вид стелі армстронг
Всі ці компанії роблять растрові підвісні стелі, але не тільки їх, просто наш огляд присвячений саме їм. Що ж таке растр? Це сегмент конструкції, може бути не тільки квадратної, але і прямокутної форми і навіть у вигляді ромба (Албес виробляє дизайнерські касети у вигляді ромба). Згідно евромейскім стандартам, які застосовують і вУкаіни, розмір цих сегментів-растрів як правило є кратним 600 мм. Але останнім часом з'являються рішення з елементами, розмір яких становить 300 мм.
Рис.2. На фотографії можна бачити поряд зі стандартними модулями
Армстронг 600х600 мм модулі розміром 1200х300 мм
Яким чином встановлюється растровий підвісний стелі?
Подивившись на вже готовий стелю знизу, ми бачимо, що конструкція складається з металевих смуг (напрямних) і квадратних (в більшості випадків, хоча бувають і іншої форми) плит. Напрямні мають в поперечному перерізі перевернуту букву Т, звідки і пішла назва "Т-профіль". Ніжка букви Т спрямована вгору і кріпиться спеціальними підвісами до основи, як правило це залізобетонні перекриття. Таким чином основний профіль паралельно один одному на відстані 600 або 1200 мм підвішується до стелі, потім він з'єднується пеоперечним профілем 600 або 1200 мм довжиною, відповідно. Виходить решітка. Так як профіль в поперечнику - це перевернута Т, то кожна ячеку-растр в цій великій решітці має полки з 4-х сторін, на які укладається наполнтель. Наповнювач, найчастіше, - це плити з мінерального волокна, але застосовуються так само металеві касети з алюмінію або сталі.
Описано класичний стеля, який ми звикли називати "стелі Армстронг". Але описана конструкція підвісної системи застосовується не тільки для Т-образних профілів. Наприклад, що набули останнім часом широкого поширення стелі Грильято теж встановлюються подібним чином. Тільки профіль в поперечнику у них має вигляд перевернутої букви П, або латинської U. Основні напрямні, поперечні і наповнювач (так звані решітки каркаса МАМА-ПАПА) виготовлені з одного і того ж профілю, тому після установки стеля Грильято виглядає як монотонна безперервна конструкція. А основу його складає растрова підвісна система, просто з направляючих відмінною від форми Армстронга. У європейських виробників, до речі, є рішення пористих конструкцій, які встановлюються на стандартну підвісну систему Т-15. Наприклад підвісні стелі Cellio. Ширина U-планок, з яких формується решітка, у них становить 15 мм, тому встановивши таку решітку в растр системи Т-15 сама несуча система практично не виділяється.

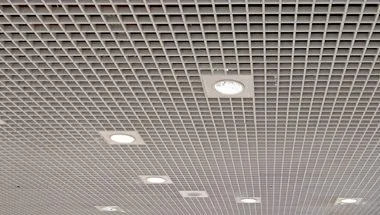

Рис.3. Зовнішній вигляд пористого стельові. На фото потолк Celio.
Ще один вид стель - з прихованою підвісною системою, із зовнішнього боку видно тільки панелі, які практично впритул прилягають один до одного. Армстронг, Екофон, АМФ і інші виробники виготовляють стельові панелі зі спеціальною кромкою. Маючи виріз з торця ці плити як би одягаються на звичайну систему з Т-профілів і кришка букви Т потрапляючи в цей проріз, хоч я знаю, вона прихована. Такий вид установки не дозволяє констркутівно плитам щільно прилягати одне до одного, тому залишається зазор близько 6 мм. Другий вид стель з прихованою підвісною системою - це так звані системи Clip In - засувка. Плити для цих систем можуть бути виготовлені тільки з металу. Сенс кріплення в тому, що краю плити загнуті вгору і мають спеціальні опуклості-засувки. Підвісна система теж виготовлена зі спеціального профілю, який утримує панелі з засувками. В даному випадку дві сусідні стельові панелі замикаються в одну направляючу і щільно прилягають один до одного. Відстань між ними практично відсутній. Як правило такі плити виготовляються зі скосом по периметру 3 або 5 мм, поетопу стелю в результаті виглядає наче з кахельної плитки великих розмірів.
Рис.4. Касети з прихованою підвісною системою Clip In.
Як видно з фото на стелі відсутні направляюшій.
Насправді вони є, тільки приховані за поверхнею стелі.
Інформація надана Подвесной.Ру - підвісні стелі.
