Схема циркуляції охолоджуючої рідини в системі
Схема циркуляції охолоджуючої рідини в двигуні приблизно однакова для кожного транспортного засобу. Під час роботи в двигуні внутрішнього згоряння виділяється велика кількість тепла. Щоб уникнути можливих проблем, це тепло треба постійно відводити. Внаслідок перегріву можуть трапитися навіть механічні пошкодження, тому якщо не циркулює охолоджуюча рідина, можливі тяжкі наслідки для вашого авто. Щоб уникнути таких проблем всі пристрої охолоджуючого механізму повинні бути налаштовані і працювати належним чином.
Функції системи охолодження
Температура в циліндрах при роботі мотора може досягати 800-900 градусів. Навіть через кілька секунд без роботи пристроїв охолодження температура мотора піднімається до неприпустимою позначки. Процеси відведення тепла захищають механізми і деталі, які також підтримують нормальний робочий стан і прискорюють прогрів машини.
Охолоджувальна система транспортного засобу
Однак, це не всі функції, які покладені на роботу охолоджувальної схеми автомобіля. Більш сучасні розробки можуть виконувати і інші завдання, які сприяють нормальній роботі мотора і збільшення терміну його експлуатації. Серед них:
- Нагрівання повітря. Найчастіше дана функція відноситься до пристроїв опалення, кондиціонування і вентиляції.
- Охолодження масла. Без мастила автомобіль теж може піддаватися перегріву, а іноді це трапляється навіть від постійної роботи мотора, тому на допомогу приходить охолоджуючий реагент.
- Охолодження газів в механізмі рециркуляції.
- Охолодження рідини в коробці передач. Робочі рідини в автоматичній коробці теж вимагають зниження їх температури.
Для того, щоб виконувати покладені на них завдання належним чином, системи охолодження бувають різними. Розрізняються вони способами охолодження. Системи бувають трьох видів:
- Рідинна система закритого типу;
- Повітряна система відкритого типу;
- Комбінована система.
Охолоджувальна система мотора авто
Найпоширенішим є спосіб охолодження, що працює на рідини. Він забезпечує рівномірний розподіл холоду і володіє найнижчим рівнем шуму при роботі.
компоненти СО
Схеми роботи охолоджувальних механізмів включають в себе безліч елементів. Кожна з деталей виконує свої функції, відповідно, для ідеальної роботи всіх систем елементи повинні бути в хорошому стані, а також вони не повинні піддаватися впливу зовнішніх негативних чинників. Бувають випадки, коли не циркулює охолоджуюча рідина і це є ознакою того, що робота одного з компонентів проходить неправильно.

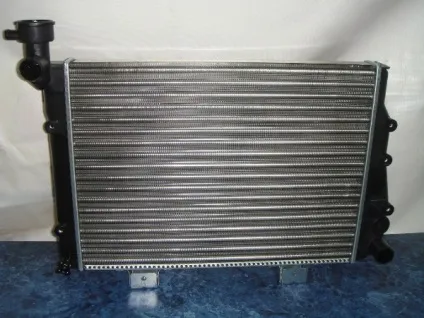

- Радіатор. Його завдання - зниження температури холодоагенту під постійним потоком холодного повітря. Віддача тепла збільшується, тим самим підвищуючи ефективність і охолоджувальні можливості, дозволяючи виконувати більше роботи за менший термін.
- Масляний радіатор може бути встановлений поряд з основним. Він призначений для охолодження змащуючого речовини.
- Ще один вид пристрою того ж типу, радіатор, призначений для охолодження відпрацьованих газів. Він необхідний для зниження температури горіння паливної суміші.
- Завдання теплообмінника - нагрівати повітря. Функціонування цього пристрою буде більш ефективним в разі його установки на місці виходу холодоагенту з мотора.
- Розширювальний бачок допомагає компенсувати змінюється обсяг ОЖ в результаті її розширення.
- Циркуляція і переміщення ОЖ забезпечується насосом з відцентровою тягою. Такий насос дуже часто називають помпою. Система роботи може відрізнятися в залежності від виду пристрою. Зокрема, бувають насоси на ремені, а бувають - на шестернях. Деякі потужні двигуни вимагають установки додаткового насоса того ж типу.
- Термостат. Мета роботи цього механізму полягає в установці рівня і кількості холодоагенту. Весь холодоагент контролюється, завдяки чому підтримується найбільш прийнятний режим температури. Знайти термостат можна посередині між радіатором і охолоджуючої сорочкою в патрубку.
- Термостат з електропідігрівом теж зустрічається на потужних моторах. Повне відкриття такого термостата відбувається при сильному навантаженню на ДВС.
- Вентилятор - важлива деталь радіатора. Він підвищує інтенсивність охолодження і може працювати на різних приводах, таких як механічний, електричний або гідравлічний. Найчастіше автомобілі оснащені електроприводом.
- Елементи системи управління мають своє призначення і дозволяють користуватися всією системою на повну потужність. Датчик температури виводить необхідну інформацію на екран, перетворивши її в сигнал.
- Електронний блок управління приймає сигнали від датчика, перетворює їх в виконуючі сигнали і передає кодований сигнал на такі ж пристрої.
- Виконуючі пристрої виконують поставлені на них завдання, отримавши певний сигнал. Серед них є: нагрівач, реле, БО вентилятора, інше реле для двигуна.

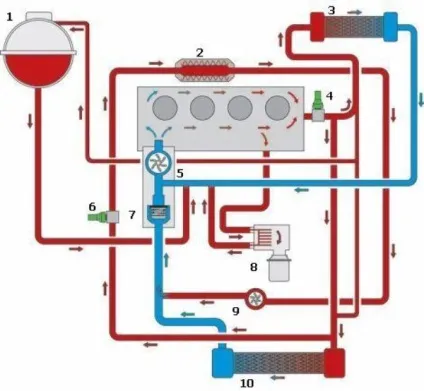

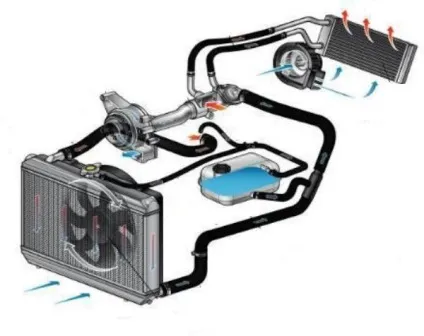

Схема циркуляції ОЖ
- Схема циркуляції охолоджуючої рідини складається з великого кола і маленького. Поки двигун холодний охолоджуюча рідина не циркулює тільки по великому колу. Мале коло обмежується сорочкою охолодження і радіатором. Термостат не відкривається, поки двигун не розігріється і температура не досягне необхідного рівня. Також під час циркуляції по малому колу термостат закриває до радіатора проток рідини.
В цілому так виглядає СО ДВС машини
