Радиоконструктор - електронний годинник

Вітаю всіх Новомосковсктелей mysku.ru!
У даній статті, хочу розповісти про таку річ, як електронний конструктор.

Зібрати то я їх зібрав, але вони не заробили, то я, що щось наплутав, то чи деталь якась виявилося не робочої, але вони так і не пішли. Було прикро і прикро. Але тим не менше, навіть цей досвід був дуже корисним, а робота з конструктором дуже пізнавальна.

І ось через багато років, попалися на очі огляди (раз. Два. Три) і вирішив придбати собі, вибрав зелені з корпусом.
Замовив на сайті banggood.com. Посилка йшла 21 день, доставка безкоштовна, але без треку. Отримав в своєму поштовому відділенні, все як завжди, без пригод.

Приходить це справа у вигляді дрібного пакета.

Розкриваємо, дивимося що всередині.

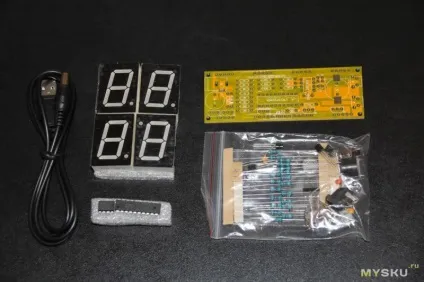

склад набору
- Плата
- семисегментного цифрові індикатори з точкою - 4 шт
- Мікросхеми - 2 шт
- рассипуху (резистори, конденсатори, транзистори, кварц, інші елементи)
- Кабель живлення

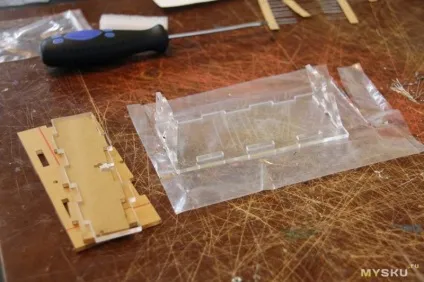

- Деталі корпусу
- Інструкція

Інструкція в комплекті йде на китайській мові. Для складання цього досить (мова схемотехніки єдиний для всіх), а ось з налаштуванням були проблеми.

процес складання

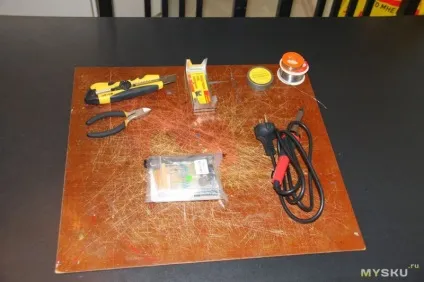

Нам знадобляться:
- паяльник;
- припій;
- бокорізи;
- ніж.

Збірку прийнято начитати з пасивних елементів (резистори, конденсатори, кнопки і тп).
У наборі йде два види резисторів (510 і 4.7к), маркування на них колірна. Можна скористатися калькулятором або омметром. Але насправді все виявилося набагато простіше, вони були підписані.

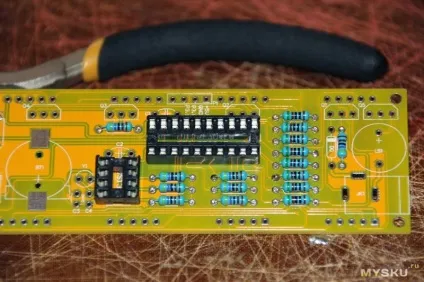

Розставив резистори згідно схеми, щоб не випадали підгинав контакти зі зворотного боку. Потім обрізав бокорезами зайве і одним махом пропаяв все.

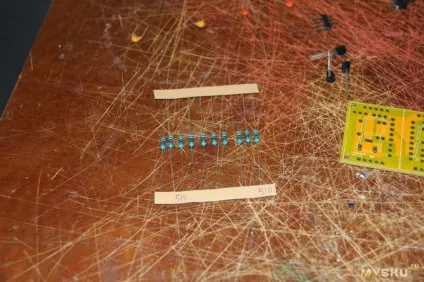

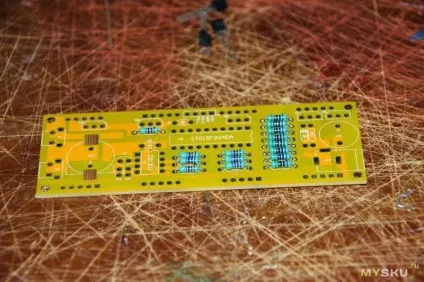

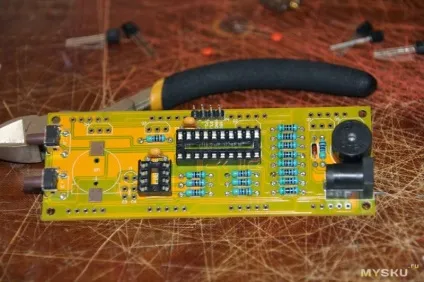

На цій фотографії видно підготовлені контакти резисторів і один ряд вже пропаян.

Панельки для мікросхем, не забуваємо контролювати правильне положення по ключу (виїмка на одному торці панельки).

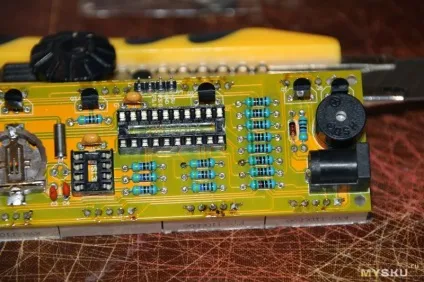

Потім конденсатори, діод, пискавку і роз'єм для прошивки мікроконтролера. Тут вимагає контролю впайкі діода, так як йому не все одно яким боком!

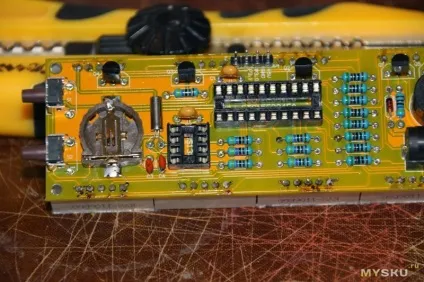

Справа дійшла до транзисторів, кварцу, роз'єму для харчування і панельки під батарейку. Перевіряємо правильність установки транзисторів, це теж важливо! Благо і на схемі, і на самій платі це все зазначено.

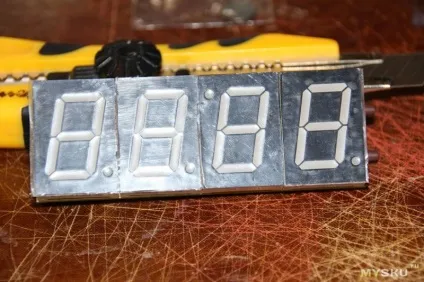

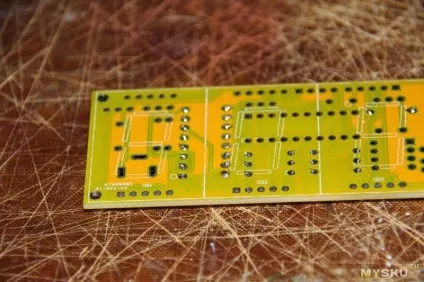

Все, все елементи з цього боку на місці, залишилося впаяти цифрові сегменти. Розставляємо їх по своїх місцях, не забуваємо перевернути один точкою вгору! І також одним заходом пропаяв.

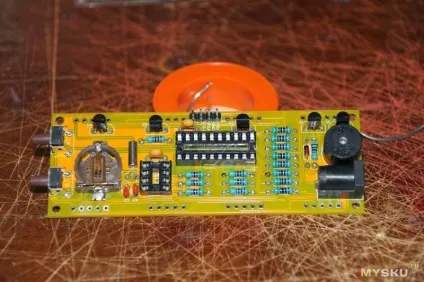

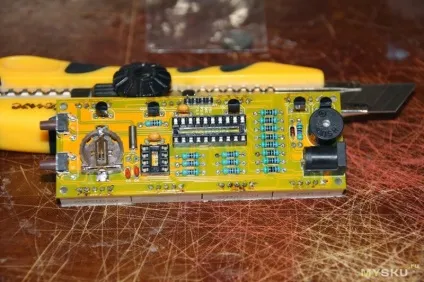

Все, годинник зібрані, барабанний дріб, настав момент істини ...
Підключаємо до джерела живлення ... Ура! Запрацювало!

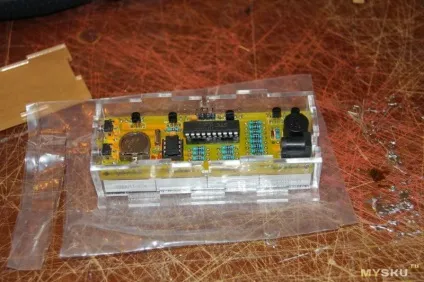

Залишилося зібрати корпус. Інструкції на цю справу немає, збираємо методом підбору.

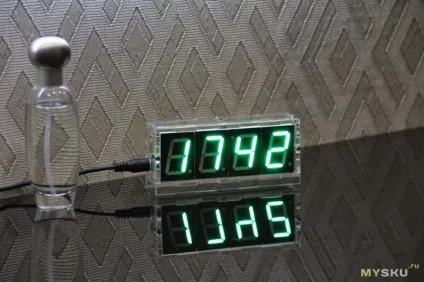

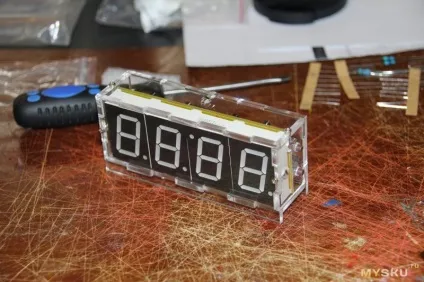

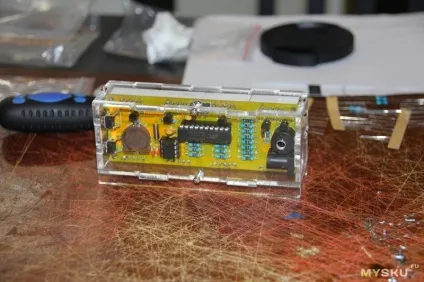

Годинники зібрані і налаштовані.

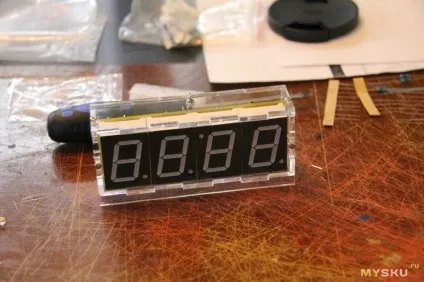

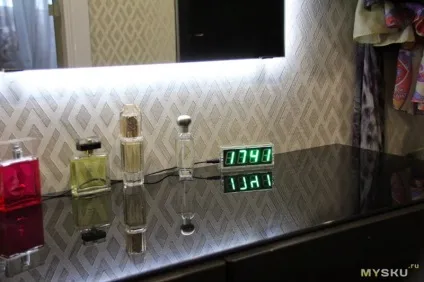

Пару фото в інтер'єрі.

Інструкція по налаштуванню

Призначення кнопок і індикаторів
- перші два індикатори - годинник
- два других індикатора хвилини
- дві точки між ними - відлік секунд
- точка після хвилин - індикатор будильника (вкл / викл)
- верхня кнопка - Інкремент, збільшує значення
- нижня кнопка - Функції, настройка функцій годин

Початковий скидання і тестування
- включити годинник
- затиснути і утримувати кнопку Інкремент
- натиснути і відпустити кнопку Функції
Після цього на годиннику виставиться час 7:59 і через кілька секунд зміниться на 8:00, спрацює будильник. Для зупинки звукового сигналу будильника, швидко натисніть кнопку Інкремент.

Налаштування
Годинника виконується кнопкою Функції. Її натискання переводять годинники в один з режимів настройки в наступній послідовності:
- настройка часу, годинник
- настройка часу, хвилини
- настройка будильника, годинник
- настройка будильника, хвилини
- включення вимикання будильника
- встановлює час годинних сигналів, початок в годинах
- встановлює час годинних сигналів, кінець в годинах
- включення вимикання часових сигналів
- повернення до робочого режиму

У кожному з режимів за допомогою кнопки Інкремент можна змінювати задане значення. Одне короткочасне натискання додає одиницю до поточного значення. У режимах де потрібно дозволити або заборонити, відповідно включає або вимикає.

Враження від конструктора

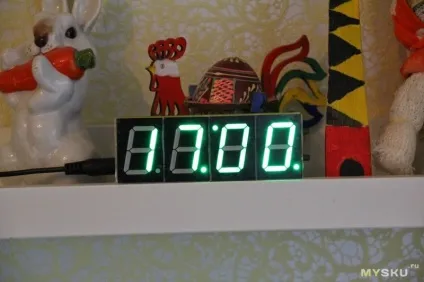

Набір дуже сподобався! Збирати одне задоволення. Порадувало якість друкованої плати, дуже якісно виготовлена. Всі деталі відмінно підійшли, жодного напілінга не було потрібно. Годинники заробили відразу і вже цокає кілька днів. Світять дуже яскраво, поставив в коридорі.

На жаль замовив я його буквально за пару днів до появи оновленої версії. У новій версії додали градусник і регулювання яскравості в залежності від освітлення.

У будь-якому випадку, як і говорив на самому початку, цей конструктор для тих хто хоче зробити електронний пристрій своїми руками. Як говоритися, купити в магазині готовий пристрій, може хто завгодно, а ось зібрати гаджет власноруч, це зовсім інша справа. До того ж це відмінний подарунок для підлітка захоплюється електронікою. Рекомендую!

PS: Годинки дуже сподобалися дружині. Сказала замов ще одні, білі з регулюванням яскравості, поставимо в кімнаті.

Планую купити +37 Додати в обране Огляд сподобався +26 +50

а ось всім радіогубітелям інфа для обмірковування і намотування на вус

Є такий народний модуль як ESP8266 є, а є ще така штука як NTP
рецепт успіху
Взяти один модуль ESP8266 і один мікроконтролер + індикація за смаком
по uart відправляємо команди на ESP8266

Далі робимо перерахунок часу і отримуємо синхронізацію (питати кожну секунду котра година не треба, достатньо виходячи зі своїх потреб раз на годину добу тиждень або місяць коригувати хід власного годинника виготовленого девайса) ... профіт годинник які завжди знають котра година (за умови робочого WIFI)

Годинники на компі поспішають маленько)))
