Трохи історії

Історія протитанкових ракетних комплексів розпочалася ще під час Другої світової війни. Перші зразки цієї зброї були створені в Німеччині. Комплекс Ruhrstahl Х-7 ( «Червона Шапочка») був створений німцями вже під кінець війни, інформації про використання цього комплексу в реальних бойових діях немає. Зразки цієї зброї потрапили до переможців і були використані для власних розробок.

Так з'явилися ПТРК першого покоління, до яких можна віднести французький ПТРК SS-10, радянський комплекс «Малютка», ПТРК Cobra, Mamba (Німеччина) та інші. Ракети цих комплексів керувалися по дротах, мали низьку швидкість, стрільба з цієї зброї вимагала дуже високої підготовки від особового складу, а розрахунок ПТКР був дуже вразливий, на початковій ділянці польоту ракети була значна «мертва зона».

Для підвищення ефективності протитанкового ракетного зброї було потрібно оснастити комплекси принципово іншою системою наведення. Так з'явилися ПТРК другого покоління, які оснащувалися напівавтоматичною системою наведення. Оператор повинен всього лише навести прицільну марку на меті, і зробити запуск ракети. Після цього він повинен утримувати мета в прицілі, ракета спрямовується на неї автоматично по дроту або за допомогою променя лазера.

Приблизно на початку 90-х років минулого століття в багатьох країнах почалися розробки ПТРК третього покоління, з повністю автоматичною системою наведення, який в повній мірі реалізують принцип «вистрілив і забув». Сьогодні в світі існує кілька зразків такої зброї, найвідомішим з них є американський ПТРК FGM-148 «Джавелін».

Історія створення

Спочатку планувалося виготовити понад 70 тисяч комплексів тільки для корпусу морської піхоти США, проте вартість цієї зброї виявилася набагато вище запланованого, тому замовлення був урізаний до 33 тисяч. З цієї ж причини значно меншу кількість FGM-148 вдалося поставити на експорт.

На нинішній момент США витратили на програму FGM-148 «Джавелін» близько 5 мільярдів доларів, сьогодні вартість одного комплексу становить приблизно 100 тисяч доларів. Це абсолютний рекорд для подібної зброї.

Загальний опис FGM-148 «Джавелін»

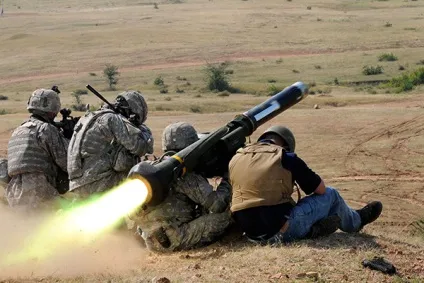

ПТРК «Джавелін» призначений для знищення бронетехніки, захищених укриттів (бункер, ДЗОТ, ДОТ), а також низколетящих повітряних цілей. FGM-148 можна використовувати вдень або вночі, в умовах поганої видимості і в несприятливих метеорологічних умовах. М'який пуск дозволяє використовувати цей комплекс з приміщень, а також закритих позицій.

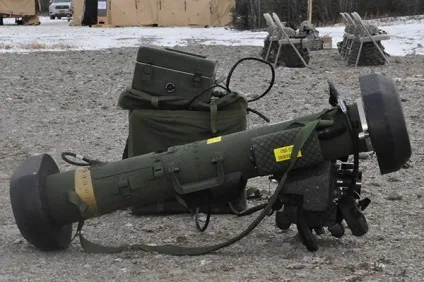

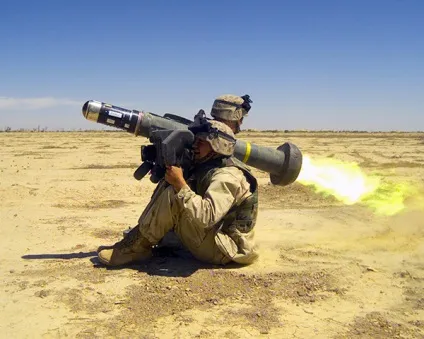

Комплекс має модульну конструкцію, він складається з пускового контейнера з ракетою і командно-пускового блоку (КПБ). Корпус пускового контейнера зроблений з вуглецевого волокна з епоксидною смолою, він захищає ракету від зовнішніх впливів, на нього монтуються інші елементи комплексу. Після пострілу контейнер викидають.

Зокрема, на пусковий контейнер кріпиться блок охолодження і енергопостачання, який містить акумулятор і ємність з охолоджуючим газом, що охолоджує голівку самонаведення ракети до необхідної температури. КПБ також кріпиться на корпус контейнера.

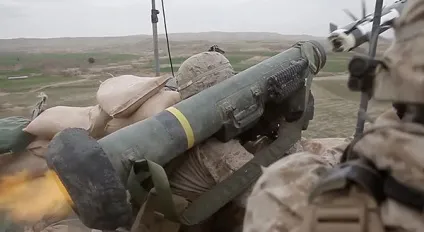

Командно-пусковий блок - це багаторазова частина протитанкового комплексу, до її складу входить:

• нічний приціл;
• денний приціл;
• засоби управління (дисплей і індикатори);
• рукояті;
• батарейний відсік і система охолодження для нічного прицілу.

FGM-148 «Джавелін» має денний приціл, а також тепловізорний приціл, який дозволяє вести стрілянину вночі, в умовах сильної задимленості, а також в складних метеоумовах. Для роботи інфрачервоного прицілу в КПБ встановлений охолоджувач, який забезпечує йому необхідну температуру.

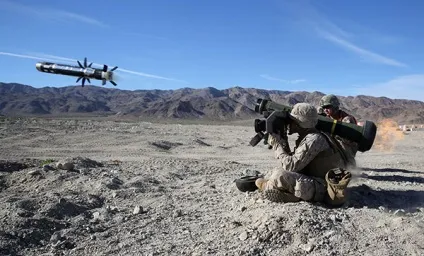

Ракета. Протитанкова керована ракета комплексу (ПТУР) FGM-148 «Джавелін» має тандемну бойову частину, що розкладаються крила, інфрачервону головку самонаведення (ДБН) і два двигуни: стартовий і маршовий.

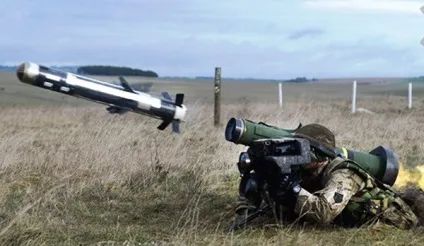

Стартовий двигун виводить ракету з пускового контейнера, надає їй початкове прискорення. Саме він забезпечує м'який пуск, що дозволяє вести вогонь з укриттів і приміщень. Маршовий двигун працює на основній частині траєкторії польоту ПТУР. Також ракета обладнана електронною системою запобігання та постановки на бойовий взвод.

Перший заряд з тандемной бойової частини забезпечує нейтралізацію динамічного захисту мети, а другий заряд пробиває броню мети і завдає основне поразку. Якщо динамічного захисту немає, то перший заряд збільшує дію основного. Обидва заряду є кумулятивними.

Головка самонаведення оснащена інфрачервоним детектором і детонатором. Саме вони дозволяють ПТРК FGM-148 «Джавелін» працювати за принципом «вистрілив і забув». Правда, інфрачервона ДБН багато в чому обумовлює високу вартість ракети.

Також ДБН ПТУР оснащена електронним комплексом наведення, який контролює політ ракети і відсилає сигнали в блок приводу для його корекції.

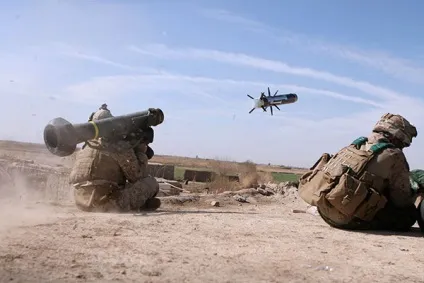

Комплекс володіє двома режимами атаки: зверху на ціль і по прямій. Оператор вибирає потрібний режим безпосередньо перед запуском ракети. Атака на ціль зверху дозволяє вражати бронетехніку в її верхню (найменш захищену) проекцію.

Переваги та недоліки FGM-148 «Джавелін»

Американці пишаються цим комплексом і мають на це всі підстави. У порівнянні з ПТРК другого покоління Джавелін має незаперечні переваги:

• реалізація принципу «вистрілив і забув», що дозволяє істотно знизити уразливість оператора ПТРК;
• головка самонаведення з інфрачервоним детектором робить непотрібним більшість комплексів електронної протидії (типу «Штора»);
• тандемна бойова частина і великий калібр робить «Джавелін» смертельною загрозою практично для всіх видів існуючої бронетехніки;
• режим атаки цілі зверху дозволяє вразити найменш захищену частину танка і обходить дію більшості сучасних систем активного захисту (КАЗ);
• приціл нічного бачення (тепловізор) дозволяє вести ефективний вогонь вночі, в умовах задимленості і в складних метеоумовах;
• стартовий двигун забезпечує малу помітність місця запуску і дозволяє використовувати комплекс для стрільби з приміщень і сховищ;
• «Джавелін» - це переносний і вельми мобільний комплекс, цей факт значно збільшує його ефективність і підвищує живучість.

Однак у цього комплексу є і недоліки, на які неодноразово вказували експерти:

На останньому пункті слід зупинитися докладніше. Справа в тому, що ПНВ і ДБН такого типу використовує власне інфрачервоне випромінювання мети. У деяких випадках випромінювання мети може зливатися з фоновим випромінюванням місцевості, тоді використання комплексу стає проблематичним.

Ну а висока вартість комплексу цілком по кишені армії США, яка має найбільший бюджет у світі.

Технічні характеристики комплексу

Дальність стрільби, м
