Простий рецепт підбору дифавтомати для вашого будинку

Диференціальний автомат - підключається для забезпечення захисту від ураження електричним струмом, одночасно із захистом електромережі від перевантажень і короткого замикання.

де встановлюється

Диф-автомат встановлюється тільки на DIN-рейку в розподільному щитку квартири або будинку. До автомату підключаються блоки розеток або окремі потужні електроприлади - пральна машина, електропіч, електродуховка або водонагрівач.

Пральна машина, морозильна камера, насос - ці прилади мають в своїй конструкції електродвигун, тому їх пускова споживана потужність може перевищувати заявлену фірмою - виробником в кілька разів. Нижче наводиться таблиця із зазначенням коефіцієнтів зростання струмів на початку роботи приладу:

Час дії пускових струмів в побутових приладах

Таким чином, пральна машина при включенні може споживати 12,5 кВт протягом перших 4-х секунд, а якщо діфавтомат для неї не розрахований на таку потужність - кожен раз при включенні він буде вибивати. Але це не означає, що потрібно вибирати диференційний автомат, потужністю 12,5 кВт!

Умовні позначення

Дифавтомати поставляються зазвичай з паспортами, в яких вказуються всі дані, але багато хто з них дублюються на корпусі пристрою. Тут ви можете прочитати інформацію про номінальну напругу, частоту і потужності, диференційному струмі відключення, температурний діапазон використання автомата. На відміну від інструкції, позначення на корпусі з часом не загубляться і при відкритті розподільного щитка ви завжди будете знати, на який автомат можна додати навантаження, а на який ні.

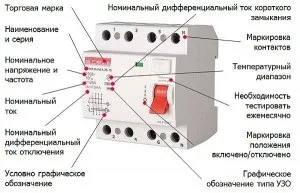

Умовні позначення на дифавтомати

Який діфавтомат вибрати

Диференціальний автомат поєднує в собі одночасно три функції, захист проводки від короткого замикання, захист проводки від перенапруги і захисту людини від ураження електричним струмом або витоку електрики. При плануванні проводки в квартирі або будинку можна розрахувати кількість споживачів струму, які планується підключати до мережі, підрахувати час їх роботи і що буде включатися одночасно, а що ні. І помилитися :)

Диференціальний автомат встановлюється для тих місць, де можливе ураження електричним струмом. У квартирі під дифавтомати підключають розетки і вимикачі у ванній кімнаті та кухні. Саме в цих місцях найбільш ймовірно ураження струмом, тому що є надмірна вологість і небезпеку протікання від сусідів зверху. Якщо у вашому випадку є місця, де також є небезпека контакту електрики з водою, наприклад сауна, басейн або хол з фонтаном, то такі кімнати слід також живити через диф-автомат.

Кожна така кімната живиться двома контурами, кожен з яких підключається через окремий автоматичний диференційний автомат. Це контури освітлення і розеток:

• Розетки - автомат на 16А, тип С;
• Освітлення - автомат на 10А, тип С;

Під окремий диф-автомат підключаються:

• Проточний водонагрівач;
• Накопичувальний водонагрівач;
• Електроварочная панель;
• Електродуховой шафа;
• Кондиціонер.

Проточний водонагрівач, електроварочная панель і електродуховка підключаються під диф-автомати на 25А, тип С. Кондиціонер і накопичувальний водонагрівач під автомати на 16А тип С.

Важливо. Якщо конфорка і духовка - це два різних приладу, то вони повинні підключатися під різні диф-автомати.

Не варто підбирати окремий діфавтомат для пральної машини, мікрохвильовки або пилососа. Всі ці прилади розраховані на включення в звичайну електромережу, а значить окремо турбуватися про їхню безпеку не варто.
