Простий і дешевий спосіб травлення друкованих плат
Всім привіт! У цій статті я розповім про найпростіший і дешевий спосіб травлення плат в домашніх умовах за цією технологією. Для цього нам знадобитися:
- Перекис водню 100 мл 3%
- Лимонна кислота 30 г
- Сіль 3 г
Як бачимо, всі компоненти доступні кожному. Перекис водню купуємо в аптеці, лимонну кислоту і сіль в продуктовому магазині. Все обійдеться досить дешево - не дорожче 100 рублів.

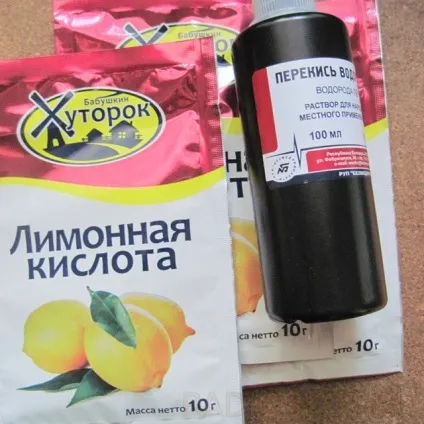

Лимонна кислота і перекис водню
Тепер приступаємо до підготовки розчину. Для цього потрібно знайти якусь пластикову ємність за розміром плати. Я використовував звичайний пластиковий лоток.
Лотки із пластику
Наливаємо в лоток перекис водню, потім висипаємо лимонну кислоту і сіль. Все перемішуємо. Можна вважати, що розчин готовий. Перед тим, як опускати плату в розчин, потрібно перевірити, чи все з нею добре. А саме як нанесені доріжки. Для цього беремо шаблон, який був нанесений на плату і саму плату і порівнюємо малюнок. Якщо є місця, де доріжки обриваються, потрібно взяти маркер або лак і домалювати їх. Головне щоб маркер був незмивний. Це можна перевірити так: на ньому повинен бути напис: permanent marker. Раджу звернути на це особливу увагу, так як якщо це буде звичайний маркер нічого не вийде.
Маркер для малювання доріжок

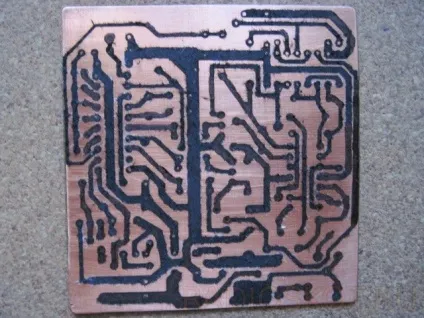

Плата намальована маркером
Після огляду плати опускаємо її в рідину. Відразу нічого не станеться, щоб плата швидко труїлася, потрібно нагріти розчин. Для цього беремо каструлю з водою і акуратно опускаємо в неї лоток, так щоб в нього не набралася вода. І все це ставимо гріти на плиту. Коли розчин нагріється (градусів 50), піде реакція, це можна буде побачити по виділенню бульбашок.
Травлення друкованої плати

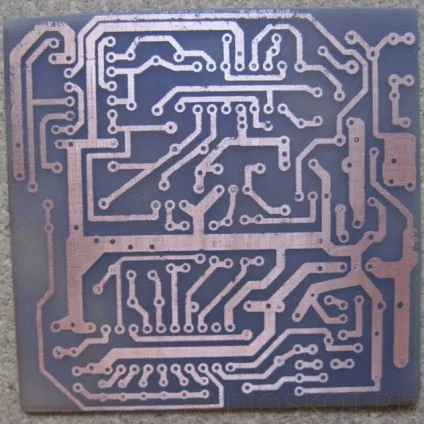

Сам процес травлення займає близько 15-20 хвилин, а якщо не нагрівати, то може затягнутися і більше години. Коли побачите, що все доріжки протравами, акуратно дістаємо плату і моєму під краном. Розчин виливаємо, так як він більше не буде працювати.

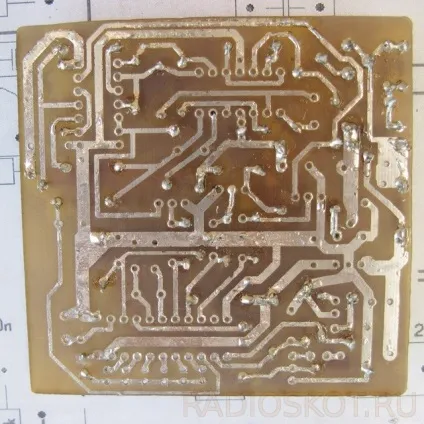

Залуження і свердління плат
У підсумку ми отримуємо досить не погану друковану плату, на фото плата не зовсім вийшла з-за того що погано було завдано шаблон. Якщо ви зробите все правильно, у вас вийде краще.

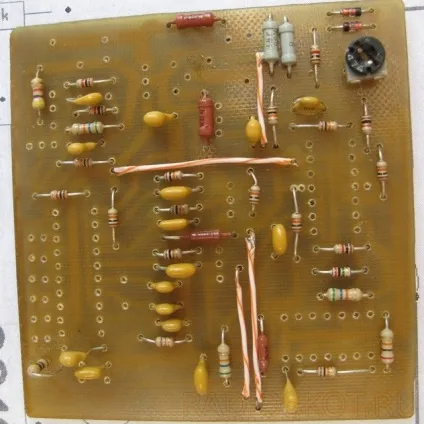

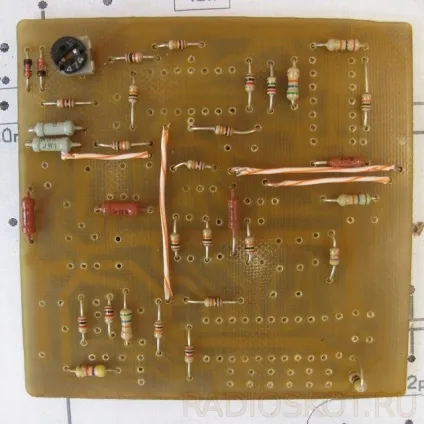

Складання деталей на плату

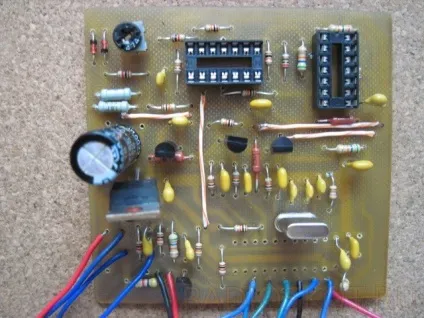

Готове пристрій з цією платою (вгадайте, що це)
Як бачимо це найдешевший і доступний спосіб травлення плат. Єдиний не достаток то, що розчин одноразовий, тобто кожен раз потрібно робити новий розчин. Всім удачі. Кирило.
