Проста колінеарна wifi антена (посилення 6 дБ) своїми руками, wifi антена
Не раз і не два на цьому блозі я писав, як зробити ту чи іншу Wi-Fi антену своїми руками. Цього разу - не виняток, і Новомосковсктеля повинна порадувати простота конструкції пропонованої антени. Позіціоніруетстя така антена, як засіб посилення сигналу бездротової мережі для ноутбука або точки доступу. Ця антена дійсно виявилася ефективною, так що дуже рекомендую. Маленька ремарка - антена ця середньоглибокі, використовувати її для зв'язку з дуже вже віддаленими джерелами зв'язку не вийде.
У комплект роутера / точки доступу зазвичай входить стандартна антена з коефіцієнтом посилення 2 дБ. Як вже говорилося, наша саморобна WiFi антена дозволяє досягти коефіцієнта посилення в 2 дБ. Само собою, радіус покриття точки доступу з новою антеною збільшується рази в 3, ну, нехай в 2,5, якщо враховувати різного роду перешкоди, перешкоди та інше.
Для створення антени нам потрібна тільки мідний дріт перетином 4 кв.мм. Така дріт - поширений товар у багатьох магазинах. Відрізаємо шматок дроту відповідного розміру (див. Малюнок), і згинає дріт біля основи певним чином.

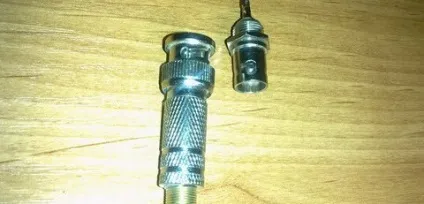

Антену після готовності (про це далі) потрібно припаяти до конектора N-типу або роз'єму BNC. Все це продається практично у всіх магазинах, які торгують радіодеталями.
Також необхідний коаксіальний кабель 50 Ом.
На самій дроті, вже обраного розміру, відміряє 61 мм від основи, і на тому місці робимо кільце відповідного розміру (діаметром 10 мм). Найкраще робити кільце з використанням трубки / дерев'яної палички відповідного діаметру. Кільце, як можна здогадатися, не повинно бути замкнутим, інакше антена просто не буде нормально працювати.
Після того, як готове одне кільце, відміряє від нього 91 мм, і робимо таке ж друге кільце. Від цього, другого кільця, відміряє 83 мм, і тут вже обрізаємо дротів. Ось так має виглядати антена після всіх виконаних нами дій.
Зверніть увагу, обплетення коаксіального кабелю, до якого припаюється антена, загортається, і не використовується.
