Стешенко В.Б.

Глава 4. Створення компонентів і ведення бібліотек.

• 4.1. Загальні відомості.
• 4.2. Створення символу компоненту.
• 4.3. Створення посадочного місця компоненту.
• 4.4. Створення компонента за допомогою програми роботи з бібліотеками ACCEL Library Executive.
• 4.5. Використання майстра створення символу компоненту Symbol Wizard.
• 4.6. Редагування стеків контактних майданчиків (PadStack).
• 4.7. Створення посадочного місця компоненту за допомогою майстра створення посадочних місць Pattern Wizard.
• 4.8. Особливості створення посадочного місця компоненту в корпусі типу «масив висновків».
• 4.9. Створення компонента з декількома логічними секціями.
• 4.10. Створення неоднорідного компонента.
• 4.11. Особливості створення компонента із загальними висновками.
• 4.12. Організація і ведення бібліотек в ACCEL EDA 14.0.

4.6. Редагування стеків контактних майданчиків (PadStack).

Перед тим, як приступити до розгляду створення посадочного місця і корпуса компонента, необхідно підготувати опис його контактних майданчиків. Як відомо, у всіх системах автоматизованого проектування друкованих плат інформація про графік контактних майданчиків міститься окремо від графіки корпусу компонента. Це пов'язано з тим, що при виготовленні фотошаблона потрібно забезпечити поєднання програмних засобів і технологічного устаткування. Тому кожен проект має обов'язково список використовуваних контактних майданчиків і відповідних їм типів висновків компонента і перехідних отворів і набір файлів, що містять так звані стеки контактних майданчиків (PadStack). Під стеком контактної площадки розуміється файл, який містить опис графіки контактної площадки в фізичних шарах плати, а також інформацію про номер апертури векторного фотоплоттера. Дуже часто на жаргоні розробників плат стеки контактних майданчиків називають «обувкой», а підключення до проекту файлу контактних майданчиків «взуванням» друкованої плати. Слід зазначити, що в більшості випадків файли проекту передається в сторонню організацію для виготовлення друкованої плати, тому перед тим, як приступити до розробки плати, необхідно ретельно узгодити відповідність типів контактних майданчиків і висновків компонента. В системі P-CAD список контактних майданчиків зберігався в файлах з розширенням .ssf. а графіка стеків контактних майданчиків в файлах з розширенням .ps. В системі Accel EDA 14.0 для цих цілей використовується файл технологічних параметрів проекту (Design Technology Parameters), що має розширення .dtp.

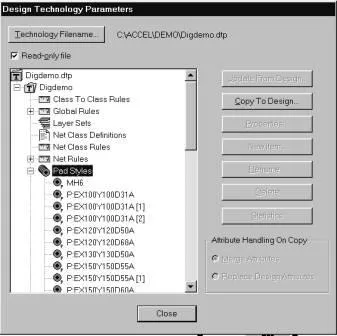

Мал. 4.15. Меню команди Pattern / Design Technology Parameters.

Кнопка Technology Filename дозволяє або відкрити існуючий, або створити новий файл технологічних параметрів проекту. За допомогою кнопки New Section вибирається тип редагованої групи параметрів (рис. 4.16).

Мал. 4.16. Меню New Section Type.

Нас цікавлять параметри Pad Styles (стилі контактних майданчиків) і Via Styles (стилі перехідних отворів). У розділі, присвяченому розміщення компонентів і трасування плати ми докладно розглянули призначення інших груп параметрів. Кнопкою New Item створюємо новий тип контактної площадки (рис 4.17).

Хорошим стилем є використання досить інформативного імені контактної площадки. Так, на рис. 4.17 представлено ім'я контактної площадки для корпусу з планарним розташуванням висновків типу 401.14 або 402.16, розмір якого 2.1 х 0.8 мм, розташованої в шарі Top.

Безпосереднє редагування контактної площадки виконується або за допомогою кнопки Properties. або за допомогою команди Options / Pad Style.

На рис. 4.18 показано меню команди Options / Pad Style

Мал. 4.18. Меню команди Options / Pad Style.

Запуск меню редагування здійснюється кнопкою Modify (Simple) або Modify (Complex). На рис 4.19 показано меню редагування так званої простої (Simple) контактною площадкою. Прості контактні площадки на відміну від складних (Complex) мають однакову форму на всіх шарах для компонентів з штирові висновками або виконані тільки на одному шарі (для планарних компонентів). Складні контактні площадки мають різну форму на різних шарах. Прикладом складних майданчиків є контактні площадки, які мають підключення до внутрішніх суцільним верствам металізації типу земля або харчування.

Мал. 4.19. Меню редагування стилю простий контактної площадки.

При редагуванні простий контактної площадки в графі Type встановлюють тип контактної площадки. Всього можливі три варіанти.

У графах Width і Height задаються відповідно ширина і висота контактної площадки.

Діаметр отвору для штирьового виведення задається в графі Hole Diameter. Якщо отвір металізоване, то відзначається прапорець Plated.

Графа Plane Swell призначена для завдання зазору між областю металізації і контактною площадкою. У разі, якщо використовуються значення, прийняті для всього проекту і встановлюються по команді Options / Configure. то відзначається прапорець Use Global Swell.

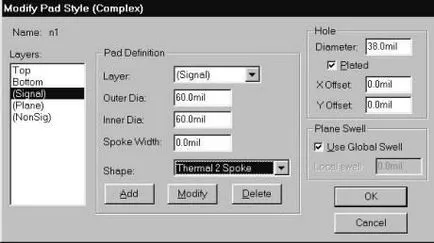

На рис 4.20 представлено меню редагування складної контактної площадки Modify (Complex).

Мал. 4.20. Меню редагування складної контактної площадки.

У вікні Layers відображаються шари, використовувані в обраному стеці контактної площадки. При цьому шари Top, Bottom, (Signal), (Plane) і (NonSig) є обов'язковими.

Група параметрів Pad Definition задає визначення параметрів контактної площадки. Графа Layer дозволяє вибрати шар для якого визначаються форма і розміри контактної площадки. Попередньо шари повинні бути обрані за допомогою команди Options / Layers.

У графі Shape задається форма контактної площадки. На відміну від простої контактної площадки для складної можливі дванадцять різних варіантів.

На малюнку 4.21 представлені деякі форми складних контактних майданчиків.

В меню Spoke width задається ширина теплового бар'єру.

У графах Outer Dia і Inner Dia визначають відповідно зовнішній і внутрішній діаметр майданчика.

Група параметрів Hole задає визначення параметрів отвору непланарной контактної площадки. Графа Diameter визначає діаметр отвору, прапорець Plated задає наявність металізації отвори. Параметри X Offset і Y Offset задають зміщення отвору щодо центру контактної площадки.

У графі Plane Swell вводиться значення зазору між областю металізації і контактною площадкою. У разі, якщо використовуються значення, прийняті для всього проекту, наголошується прапорець Use Global Swell.

Деяку особливість має процес створення багатокутної контактної площадки. На рис 4.22 представлений майстер редагування багатокутної контактної площадки, запуск якого проводиться натисненням кнопки Modify при обраної багатокутної формі майданчики Polygon.

Мал. 4.22. Вікно редагування багатокутної контактної площадки.

Завдання параметрів майданчика в цьому випадку можливо завданням параметрів полігону з використанням групи параметрів Regular Polygons.
