Про резисторах починаючому радіоаматорові стабільний, змінний, кольорове маркування,
У радіотехніці для обмеження струму використовують резистори. Вони є пасивним елементом електричного кола. Назва «resisto» латинського походження і означає - пручаюся, відповідно опір (R) і є основною його характеристикою. Його одиницею виміру прийнято вважати - Ом (кОм -кілоом, МОм -мегаом).
стабільні резистори
Для забезпечення нормальної роботи резистора, необхідно не нехтувати такими його характеристиками: температурним коефіцієнтом, граничним робочим напругою, а також номінальною потужністю розсіювання.
Граничним робочою напругою прийнято вважати максимальне значення напруги на кінцях, яке забезпечує надійну роботу опору. За допомогою температурного коефіцієнта опору (ТКС) показується величина зміни R у зв'язку з відхиленням навколишньої температури на 1 ° С. Залежно від матеріалу виготовлення, ТКС може бути як позитивним, так і негативним. Номінальною потужністю розсіювання вважається та потужність, яка розсіюється резистором, при якій
сама деталь не вийде з ладу. Найчастіше коливання цієї величини знаходиться в межах від 0,125 до 2 Вт. Номінал опору з його допустимим відхиленням вказують безпосередньо на деталі спеціальними позначеннями, наприклад 57 Е - 57 Ом, К12 - 120 Ом, 2К2 - 2,2кОм, 150К -150кОм. Виміряти номінал R можна за допомогою омметра (тестера).
На схемах резистор зображується наступним чином:
Крім звичайного постійного резистора в радіоелектроніці використовують підлаштування,
які здатні змінювати опір. Це в основному все регулятори високою, низької частоти
і гучності.

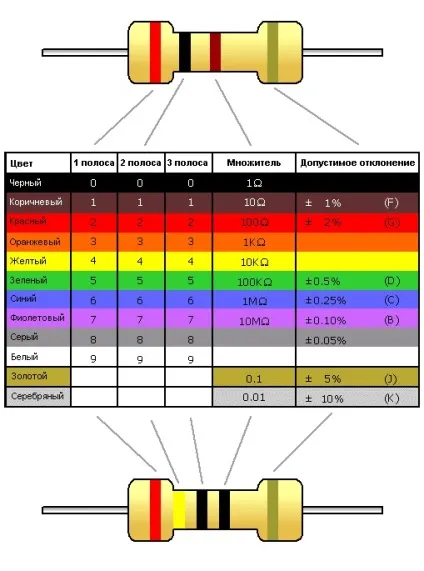

маркування резисторів
З розвитком нових технологій їх розміри настільки зменшилися, що не дозволяють розмістити
на собі необхідну інформацію, виходячи з цього була винайдена колірна шкала маркування.
До них стала додаватися таблиця залежності нанесеного кольору кільця від відповідних
характеристик резистора. Зазвичай на корпусі буває від 3-х до 6-ти смуг. За величину допуску
відповідає остання смуга. Перші шпальти відповідають за величину опору.
