Гібрид циклонного фільтра і пилососа для майстерні своїми руками, мозгочіни

Привіт всім Новомосковсктелям! Хочу поділиться з вами досвідом, як зібрати гібрид циклонного фільтра і пилососа в майстерню своїми руками з легкодоступних матеріалів і з мінімумом інструменту.

Але нас це не влаштовує, тому що ми люди прості. На мою думку, тримати в майстерні цілий пилосос якось не кошерно - місця і так мало. Ми ж українські, легких шляхів не шукаємо! Самі створюємо собі труднощі і самі ж їх з гордістю долаємо! Знову задумався ... А що буде якщо об'єднати пилосос і «ціклоннік».

Питання: що створює тягу в пилососі? Правильно - ДВИГУН. Його ми і задіємо, все інше в топку! Як і що буде влаштовано, описувати не буду. Нехай буде невеличка інтрига. Дочитаєте до кінця, ми обов'язково розглянемо вашу.

Матеріал, який нам знадобиться:
1. Обрізок ЛДСП товщиною 16 мм (тонше не раджу) або схожий матеріал, розміром 50х80 см (це з запасом) - 1шт;
2. Каналізаційна муфта D150 мм - 1шт;
3. Перехідник D150мм - D100мм - 1шт;
4. Перехідник D100мм - D50мм - 1шт (якщо знайдете перехідник зі 150мм відразу на 50 мм то пункт 3 можна не купувати) - 1шт;
5. Відведення D50мм (кут 90 град) - 1шт;
6. Надставка (обрізок 60 см з напівмуфтою з одного боку) D50мм - 1шт;
7. Каналізаційний шланг 30-ти мм або шланг для пилососа - 5м (і те й інше продають метражем);
8. Кільце з незрозумілого матеріалу (прокладка між бачком і унітазом, можна з товстої м'якої гуми самому вирізати) 2шт;
9. Гумовий ущільнювач, щоб шланг герметично закріпити в трубі (так само продається в магазинах сантехніки) 2шт;
10. Старе пластикове відро, можна лопнуло головне, щоб стінки цілі були - 1шт;
11. Серце нашої шайтан машини - мотор від імпортного пилососа (Sumsung, LG) - 1шт;
12. Відро або бочка з герметичною кришкою (можна від будівельних сумішей) - 1шт;
13. Болти М6 10см, великі шайби, гайки - 16шт (або шпилька М6 з якої зробимо болти потрібної довжини);
14. Електричний шнур 2х2,5мм - потрібної Вам довгі (в моєму випадку 2м);
15. Електрична вилка - 1шт.

Інструмент, який нам знадобиться:
1. Електролобзик - обов'язково (можна обійтися і ручним якщо вирішили дитинство згадати - Вам видніше);
2. Ручна стрічкова шлифмашинка (можна обійтися без неї, але краю ЛДСП для естетики краще відшліфувати);
3. Шуруповерт або дриль;
4. Маркер або олівець;
5. Лінійка 50 см;
6. Хрест - викрутка;
7. Якщо є, лінійка - куточок 40см;
8. Циркуль;
9. Свердла 2, 3 і 6 мм;
10. Герметик.

Поїхали.
Розмітка старого відра:

Отримуємо основу нашого «циклону»:

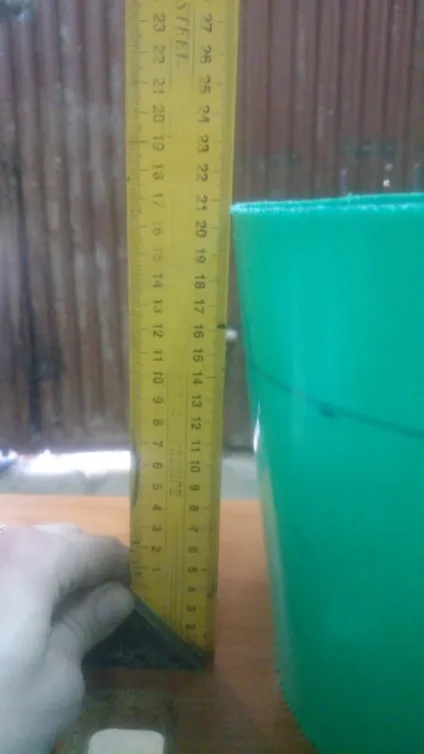

Відразу попереджу, що «циклон» повинен заужать внизу. Висота, яку ми отримали близько 20-ти см:

Зачищаємо гострим ножем краю - так як це «фасад» агрегату, знімаємо задирки. Розмічаємо кришку і підстава:

Відро має конусоподібну форму, значить пиляти треба відповідно під кутом. Для цього міняємо кут упору інструменту:

Випилюємо верхню частину. Потрібний кут є!

Перевіряємо посадку в верхню, широку частину «циклону». Заготівля повинна легко увійти в пластик. НЕ ЗАБИВАТИ. Пластик може ЛОПНУТИ.

Випилюємо підставу. Спочатку внутрішню частину, щоб зручніше було тримати заготовку. Для того щоб без розрізу основного, потрібного нам диска, зробити внутрішній виріз, робимо 2 - 3 мм свердлом довгасте отвір. Вставляємо в нього пилку лобзика, виставлений так само під кутом і гриземося:

Потім, виставляємо лобзик під прямим кутом, випилюємо зовнішню окружність і перевіряємо посадку. Сісти має так само легко, як і зверху:

Так як торець зовнішнього кола теж «фасад», рекомендую обробити його шлифмашинкой. Щоб зручніше було працювати, пропоную закріпити її таким чином:

А тепер, на мій погляд, саме Довга - кріплення «входу» нашого пилососа. Я зробив ось такий короб. Якщо Вам прийдуть ідеї іншого кріплення - буде добре, тому що я витратив на нього години 2, не менше. Мало того що відро, сволота, кругле, так воно ще й звужується донизу. Коротше кажучи, замучився ...

Вирізаємо отвір 50 мм під відведення:

Вставляємо відведення і промазав торець герметиком, кріпимо короб. Для того щоб ЛДСП не лопнуло, попередньо свердлимо місця майбутніх саморізів свердлом 2 - 3 мм:

Як видно на фото, я зробив зріз з відведення під невеликим кутом і трохи направив його вниз, щоб сміття плювався по стінці і йшов по інерції в відро:

Закріпив чотирма саморізами відведення, щоб не обертався і щільно тримався в коробі:

Тааак ... Найжахливіше позаду! Їдемо далі. Кришка. Окреслюємо трубу 50 мм по зовнішньому краю в центрі кришки «циклону». Свердлом 2 мм, якомога ближче один до одного, свердлимо отвори по всьому колу і вибиваємо його молотком. Не важливо які при цьому будуть краю, головне щоб труба увійшла в дирень дуже щільно, при необхідності можна підстругати краю ножем:

Вставляємо обрізок труби з напівмуфтою, відміряє так, щоб нижній кінець опускався на 3 - 5 см нижче «входу». Відрізаємо. Верхній кінець повинен бути врівень з верхньою площиною кришки. Якщо дирень видовбали нормально, то трубу кріпити не обов'язково - і так щільно сидіти буде.

Тепер мотор кріпити будемо. Для цього беремо шматок ЛДСП, який вирізали з підстави «циклону». Розмічаємо так, щоб у внутрішнє отвір пролазить тіло движка з запасом по діаметру в 0,5 см, а внешк повинна впритул заходити в муфту 150мм. Хочу відразу попередити - діаметр муфти перед ущільнювачем більше ніж діаметр в середині, так що доведеться підганяти.

Повинна вийти приблизно така деталь:

Свердлимо отвори для кріплення до кришки:

Копіюємо кріпильні отвори на кришку:

Для того щоб запхати движок в цю шайбу, доведеться зняти кріплення щіток:

Центруем кільце ущільнювача і приклеюємо його, щоб по сторонам не їздило, поки движок будемо прикручувати:

Робимо болти з шпильки. Нам потрібні болти по 10 см, тому відрізаємо шпильку з запасом 3 - 5 мм. Щоб не покоцать різьблення, затискаємо в лещатах ось так:

Накручуємо гайку, щоб вилізло 2 - 3 витка різьби і затискаємо шпильку в лещатах пряяямо під гайкою. Різьба на цій ділянці нам не потрібна, так що можна не паритися що ми її трохи поуродуем.

Развальцовивается все що стирчить зайве:

Що вийшло? Болт вийшов!

І так ще 3 рази. Не забуваємо знімати фаску на початку різьблення:

Далі дуже серйозний момент, Новомосковський уважно.

Обов'язково встановлюємо шайби, сточуємо зайве, щоб конструкція увійшла в муфту. Повинні стояти 2 проміжні шайби і гайки. Двигун до кришки прикручуємо ВРУЧНУ. Ніяких ключів і плоскогубців. Досить просто підтягти, щоб движок уперся в ущільнювач. Пояснюю, чому не можна тягнути ключами: крильчатка обертається всього в парі міліметрів від кришки. Перетягніть - кришка промнётся і крильчатку заклинило. І отримаєте Ви замість «ціклонніка» гарний феєрверк під час першого ж запуску. Після того, як підтягнули вручну, затягуєте ключами ПРОМІЖНІ гайки. Тут важлива золота середина: не перетягнути і не недотянуть. Після кожної підтяжки перевіряєте обертання якоря двигуна (щітки ще повинні бути зняті).

Після того як затягнули все гайки, в простір між тілом мотора і внутрішнім радіусом кріплення потрібно запхати ущільнювач, який вирізається з другого кільця ущільнювача (перше ми використовували, як прокладку між мотором і кришкою «ціклонніка»). Тепер можна поставити щітки на батьківщину:

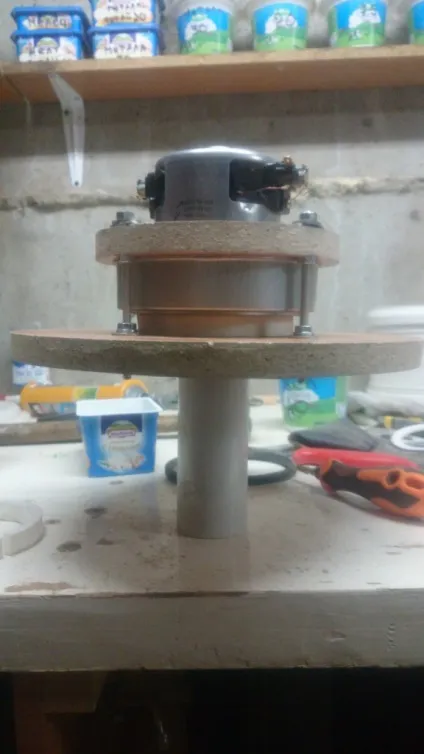

Повинна вийти ВООООТ ТАКА конструкція:

Тепер найцікавіше - «ціклоннік» знайде закінчений вигляд. Вставляємо нашу конструкцію в пластиковий корпус одягаємо підставу і кріпимо саморізами по колу - кришку зовні, підстава зсередини, і промазуємо все герметиком, тому що нам дуже важливий вакуум. Будуть щілини - буде втрата тяги:

Короб навколо входу теж заповнюється герметиком. Я для економії трохи заповнив герметиком спочатку, натолкать пінопласту як наповнювача і в кінці теж замазав герметиком. Ми залишаємо сохнути на 12 годин.

Після просушування кріпимо муфту - корпус двигуна. Щоб не було вихлопу дрібного пилу між кришкою циклону і корпусом движка, зняв один з ущільнювачів муфти і затиснув його як на фото. Далі справа не хитра - виміряти середину шайби з ЛДСП яка тримає мотор і прикрутити корпус до неї 4-ма шурупами. Щоб ЛДСП не лопнуло, не забуваємо свердлити отвори 2 - 3 мм свердлом.

І нарешті, останній штрих! Кріпимо кришку відра до нашого циклону.
Саме відро, з щільно закривається кришкою:

У кришці робимо довгасте отвір (щоб пролазити полотно від ножівки по металу). І пиляємо по колу звичайним полотном.

Кріпимо. Рекомендую так само промазати щілини герметиком. На жаль у мене на цей момент герметик закінчився. Але, думаю, це не так критично. Промажу пізніше.

І, нарешті, момент істини. Агрегат у всій красі!

Але у них є один офігенний недолік - занадто сильна пульсація вихідної напруги. Їх можна використовувати, як регулятор потужності для обігрівача, електрочайника або паяльника, в загальному для нагрівачів. А двигуни або лампи розжарювання з ними працюють дуже нестабільно. Лампочка мерехтить, двигун «смикає» обороти не тримає. Коротше - повне фуфло, навіть увагу загострювати не хочу. Тому представляю Вашій увазі, на мій погляд, найпростішу, а що найголовніше, ефективну схему. Універсальність її просто зашкалює!

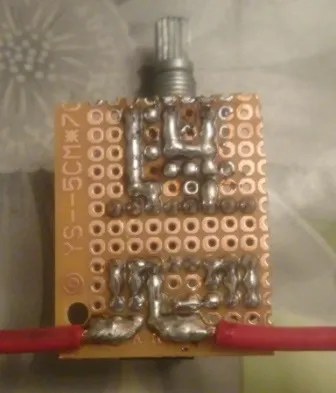

Ось готова схема:

Плюс цієї схеми в тому, що нею можна управляти практично будь-яким навантаженням і регулює вона плавно від нуля до максимуму з мінімальною пульсацією вихідної напруги! Регульована потужність залежить від того який симистор Ви поставите. Я на основі цієї схемки збирав товаришеві регулятор струму для зварювального апарату, а це, на хвилиночку, 50 ампер. Загалом, за габаритами, схема вийшла менше сірникової коробки. Прикрутив її на невеликий радіатор для надійності, зібрав невелику коробку, вимикач і прикрутив все це до нашого «ціклонніку». Після цього, при включенні, зменшив трохи обертів двигуна і О ЧУДО. Відро НЕ мне! А найголовніше на вихлопі практично зникла дрібний пил. І тяга збереглася ... Ну може бути трохи - трохи слабше стала. Так мені і не гайки збирати, а тирсу. А вони легкі. Тепер з'явилася можливість використовувати «ціклоннік» без можливості виведення вихлопу на вулицю, просто одягнувши на вихід старий мішок від пилососа. Ну ось мабуть і все! У нас вийшов чудовий промисловий циклонний пилосос! Більш того, універсальний! Сам «ціклоннік» можна прилаштувати на практично будь-який відро або навіть бочку. Перепрошую за досить довгу статтю, просто хотілося, як можна докладніше все описати. Якщо у Вас з'являться якісь питання, задавайте, з задоволенням відповім. Всім дякую за увагу.
