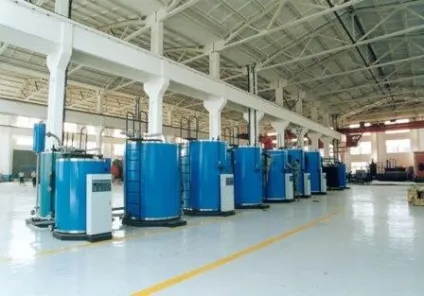

Прямоточні парові котли
Всі парові котли за способом переміщення робочої середовища в топкових екранах поділяються на три види: з прямоточним рухом, природною циркуляцією робочого середовища і примусовою циркуляцією робочого середовища.
Особливості конструкції прямоточних парових котлів
Прямоточні парові котли у своїй конструкції не мають барабана. Вода проходить крізь випарний трубопровід одноразово, перетворюючись на пару поступово. Процес пароутворення припиняється в перехідній зоні. Надходить з випарного трубопроводу пароводяна суміш йде в пароперегрівач, в якому температура пара доводиться до необхідних параметрів. Більшість прямоточних парових котлів оснащені проміжним паропрогревателем, який використовується для повторного нагріву пара, що надходить з турбінної установки. Повторно нагріта пара повертається на турбіну. Прямоточний паровий котел являє собою разомкнутую гідросистему. Такі котельні установки можуть працювати як на надкритичних, так і на докритичних тисках. Серед модифікацій прямоточних котлів присутні: (Див. Також: Камінні годинники)
- парові котли високого тиску,
- парові котли середнього тиску,
- парові котли низького тиску.
Для прямоточних котельних установок не потрібно приміщень особливої конструкції. По відношенню до прямоточних котлів значною мірою знижені вимоги по технагляду та регулярному експлуатаційного контролю.
Переваги прямоточних парових котлів
Головною перевагою прямоточних котлів є мінімальний термін, необхідний для приведення його у робочий стан і вкорочене час нагрівання. З урахуванням цих характеристик, прямоточні котли використовуються як резервні установок, що застосовуються в години пікових навантажень і при збоях і несправності основних котельних агрегатів. Щоб жаротрубні котли перебували завжди в стані готовності, необхідно їх підтримувати в нагрітому вигляді довгий час, що вкрай неефективно.
Котли, які не перебувають в регулярної щоденної експлуатації, мають великі втрати в стані простою. Щоб уникнути нерентабельного використання палива і енергії у випадках нерегулярної експлуатації виправдане застосування прямоточних котлів. (Див. Також: Монтаж твердопаливних котлів своїми руками)
Особливості конструкції прямоточних котлів вимагають точної відповідності вироблення пара і подачі палива. При цьому парові котли малої потужності, що діють за двоступеневою схемою подачі води і палива, є найбільш ефективними при нерегулярній експлуатації. У цих установках відбувається автоматичне регулювання подачі палива і води в залежності від кількості одержуваного пара. Це дозволяє значно скорочувати частоту включень і відключень пальників при коливних навантаженнях.
Перевагами прямоточних котлів є: відсутність громіздких і важких колекторних установок; можливість вільної компонування поверхонь нагріву; більш висока допустима теплове навантаження, що отримується за рахунок примусового переміщення робочого тіла; більш ефективне використання поверхні нагрівання; порівняльна компактність при високому ККД; підвищена маневреність, що досягається за рахунок невеликої теплоаккумулирующей можливості прямоточного котла.
Недоліки прямоточних парових котлів
Одним з недоліків котлів прямоточною конструкції є більш висока, в порівнянні з жаротрубними котлами, частота включень пальників. Іншим недоліком прямоточних котлів є відсутність акумулюючих водяних і парових ємностей. Ця проблема вирішується за рахунок регульованої подачі палива. Однак регульована подача палива призводить до роботи котла в режимі частого включення і відключення пальників при коливанні режиму навантаження. Часті включення і виключення призводять до передчасного зносу автоматики контролю і регулювання. (Див. Також: Вибираємо електрокаміни для квартири)
До того ж часті включення і виключення пальників призводять до виділення і відкладенню сажі, яку необхідно регулярно видаляти з поверхонь нагріву. Режим частих включень і відключень пальників призводить до перевитрати палива, так як при кожному включенні топкова камера з метою безпеки вентилюється свіжим повітрям. При цьому, прогріте повітря видаляється через димову трубу.
Недоліком прямоточних котлів є і те, що живильні насоси для парових котлів вимагають додаткових витрат на подолання гідравлічного опору при проходженні пароводяного тракту. Складнощі в експлуатації створює і високі вимоги щодо якості води, які пов'язані з неприпустимістю соляних відкладень в зоні теплообміну через відсутність системи продування і внутрішньої обробки води.
експлуатаційні характеристики
Прямоточні парові котли малої потужності завдяки своїй компактності і відносно невисокій вартості широко застосовуються в сфері комунального господарства, невеликих виробництвах, сільському господарстві. Застосування прямоточних котлів оптимально для котелень приміщень з невеликою площею, в мобільних контейнерних котелень. (Див. Також: Топка для лазні своїми руками)
Прямоточні котли в стандартній комплектації оснащуються запобіжним реле, реле тиску, паровими засувками, манометром, поживними насосами необхідної потужності, клапаном продувки, запобіжними клапанами, апаратурою індикації та контролю, шафою керування. Прямоточні котли можуть бути виготовлені як в вертикальному, так і в горизонтальному виконанні. Технічні характеристики таких моделей дозволяють монтувати їх безпосередньо в виробничих приміщеннях.
В даний час представлений широкий модельний ряд прямоточних котлів різної потужності, що дозволяє зробити необхідний вибір відповідно до вимог кожного користувача.
