Призначення, характеристика і загальна будова освітлювальних (сигнальних) ракет. Порядок їх використання

Сигнальні (освітлювальні) патрони, застосовується у військах для взаємного впізнання, цілевказівки, подачі команд і освітлення місцевості на короткий час.

Сигнальні і освітлювальні ракети по влаштуванню однакові і розрізняються лише так званої звёздкой, що містить відповідний призначенням піротехнічний склад.

Ракета сигнальна складається з картонної гільзи з металевим дном, наповненою вибивним зарядом, звёздкой і пижами (для ущільнення). Звёздка вистрілюється зі спеціального пістолета-ракетниці або запускається з руки за допомогою наявного на дні патрона пристосування, горить 5-7 сек і дає радіус освітлення 100 м або сигнал різного кольору в залежності від піротехнічного складу, видимий вночі на відстані до 7 км, вдень до 2 км.

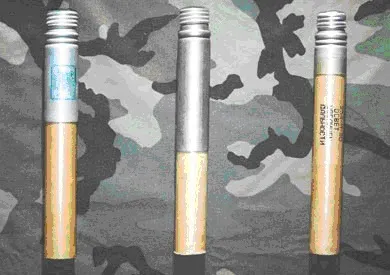

30 і 40 мм реактивні освітлювальні патрони

30 і 40-мм реактивні освітлювальні патрони являють собою готові постріли. Відстріл їх виробляється без застосування спеціальної зброї або пристосувань.

Вага патрона від 170 до 390 грам. Довжина від 105-125 до 200-230 мм.

Дальність польоту освітлювальних звездок від 300 до 500 метрів, висота підйому 150-250 метрів при куті відстрілу 30-60 градусів, час горіння від 8-10 до 20-25 секунд.

Висота підйому сигнальних звездок від 40 до 325 метрів, час дії сигналу від 5 до 11 секунд, димів денного дії 20 - 30 секунд.

30 і 40-мм реактивні освітлювальні патрони старого зразка відрізняються від 30 і 40-мм реактивних освітлювальних патронів збільшеної дальності тактико-технічними характеристиками. За принципом пристрою і дії і прийомам використання відмінностей вони не мають.

Відстріл реактивних освітлювальних патронів

Підготовка реактивних патронів до відстрілу проводиться під керівництвом командира, для чого подається команда «Підготувати освітлювальні (сигнальні) патрони».

При підготовці патронів до відстрілу в першу чергу необхідно встановити відповідність кольору вогню звездки або диму взятого патрона кольором встановленого сигналу, а в разі застосування освітлювальних патронів - переконатися, що взятий саме освітлювальний патрон.

Вибір відповідного патрона в нічний час визначається по опуклим пізнавальних знаків на ковпачку патрона, а в денний час - за кольором забарвлення ковпачків і за маркуванням на пускових трубках патронів.

Для відстрілу необхідно взяти реактивний патрон в ліву руку так, щоб пальці охоплювали металевий цоколь пусковий трубки, а долоня не виступала за її нижній зріз. Міцно затиснутий в руці патрон тримати на рівні грудей, при цьому верхня частина патрона завжди повинна бути звернена вгору і вперед від стріляючого.

Правою рукою свінтіть ковпачок з пускової трубки, не змінюючи положення патрона. Після свинчивания ковпачка обережно витягнути з пускової трубки витяжний шнур з металевим кільцем, не допускаючи різких ривків.

Відстріл реактивних патронів проводиться по команді командира безпосередньо з рук.

Для виробництва відстрілу патронів з рук правою рукою захопити кінець витяжного шнура, обмежений кільцем, надати патрону потрібний напрямок і кут відстрілу і потім різко висмикнути витяжний шнур. Після вильоту ракети кинути пускову трубку і витяжний шнур.

Для відстрілу 30 і 40-мм освітлювальних патронів з метою надання польоту ракети більш правильного напрямку необхідно застосовувати упор, використовуючи як упор, як правило, автомат, без упору значно збільшується розсіювання ракет і для освітлення мети, більше витрачається патронів.

Заходи безпеки при застосуванні освітлювальних і сигнальних засобів

При сильних морозах, а також при падінні палаючих звездок на землю кут відстрілу патронів слід збільшити.

Необхідно стежити, щоб права рука при ривку витяжного шнура рухалася строго по осі затиснутого разом з автоматом патрона. В іншому випадку в момент ривка верхня частина патрона зіб'ється, внаслідок чого ракета може значно відхилитися від заданого напрямку.

При відстрілі 40-мм патронів слід враховувати вітер. При наявності вітру палаючу звёздку з парашутом буде зносити вітром. Тому при бічному вітрі напрям патрону потрібно задавати з урахуванням напрямку вітру. При сильному зустрічному вітрі застосовувати освітлювальні патрони не рекомендується.

Якщо патрон підготовлений до стрільби, але пішла команда командира «Стій, припинити відстріл», необхідно обережно, не допускаючи ривків, укласти витяжної шнур в пускову трубку і накрутити ковпачок на цоколь пусковий трубки до відмови. З огляду на це, що стріляє необхідно мати в запасі ковпачок патрона.

При укладанні витяжного шнура і при нагвинчуванні ковпачка з метою безпеки стежити, щоб патрон своєю верхньою частиною був направлений в сторону від людей і близько розташованих предметів.

Недоліком освітлювальних і сигнальних засобів є те, що траєкторія звездки демаскує стріляючого.

Призначення, характеристика і загальний пристрій пістолета ШПШ. Порядок його використання

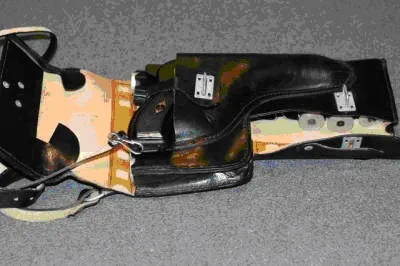

Освітлювальний (сигнальний) пістолет Шпагіна

Конструктором сигнального (освітлювального) пістолета є відомий радянський конструктор Шпагин Георгій Семенович (17.04.1897 р.-06.02.1952 р)

Освітлювальний (сигнальний) пістолет Шпагіна ШПШ є гладкоствольну ручна зброя, призначене для стрільби сигнальними і освітлювальними патронами різного кольору горіння.

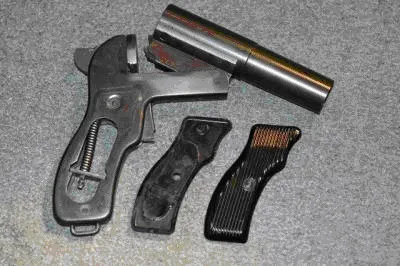

Сигнальний пістолет простий по пристрої і в зверненні, а також надійний і безвідмовний у роботі. Для його заряджання необхідно натиснути стопор, «переламати» стовбур (як в мисливському рушницю), вставити в нього сигнальний патрон і поставити ствол на місце.

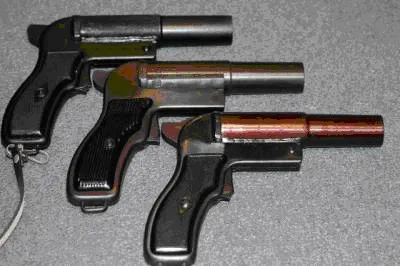

Сигнальний (освітлювальний) пістолет Шпагіна

Будь-яких прицільних пристосувань пістолет не має. Його практична скорострільність досягає 10-12 пострілів в хвилину.

Тактико-технічні дані пістолета ШПШ:

Вага незарядженого пістолета: 0,900 кг;

Вага зарядженого пістолета: 0,960- 0,975 кг;

Загальна довжина: 220 мм;

Довжина стовбура: 150 мм.

Бойова скорострільність: 10-12 вистр. / Хв.

Стрільба з пістолета ведеться в основному сигнальними патронами нічного і денного дії. Крім освітлювальних і сигнальних патронів до пістолета був розроблений і випускався запальний патрон, також застосовуються патрони з газовими гранатами типу «Черемуха-4».

26-мм сигнальний патрон нічного дії складається з паперової гільзи з денцем, капсуля-запальника, вишибного порохового заряду з димного пороху і сигнальної звездки.

Час горіння звездки 6,5 с висота підйому 90 м, видимість сигналу до 7 км.

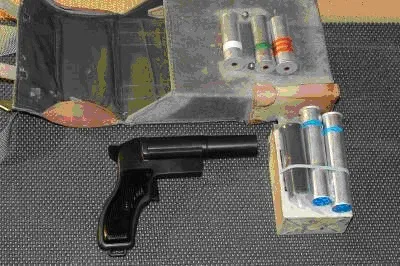

Найпоширеніші, однозіркових, патрони нічного дії

Освітлювальні патрони виглядають так само, але мають верхній пиж білого кольору

Сигнальний патрон в порівнянні з рушничним 12 калібру

26-мм сигнальний патрон денного дії замість кольорової сигналізації звездки має димової складу в оболонці, званий також звездки.

Висота підйому звездки до 65 м. Хмара диму видно з відстані до 2 км протягом 10 с при вітрі і 30 з в тиху погоду. Щоб за зовнішнім виглядом патрона можна було дізнатися вид сигналу, верхній пиж забарвлюється у відповідний колір.

26-мм сигнальні патрони застосовуються з однією, двома або трьома звездки різного вогню. Це дозволяє створювати комбінації кольорів і збільшувати число різних сигналів.

На верхніх пижах патронів нічного дії видавлюються опуклі постаті, за якими можна визначити призначення патрона і колір вогню на дотик в темряві.

Призначення, характеристика і загальний устрій димових патронів. Порядок їх використання

Димові патрони застосовується для підпалювання легкозаймистих матеріалів, засліплення димом вогневих засобів і спостережних пунктів противника. Патрон повинен забезпечувати підпалювання легкозаймистих матеріалів і рослинності: дозрілі трави і злакові посіви, сухий хмиз, підстилка в лісах в суху погоду, бавовняні і вовняні вироби, папір, різні вільно розлиті горючі рідини. Створення непросматріваемих димової завіси в видимості ділянки спектра протяжністю від 10 до 15 м при швидкості вітру від 2 до 6 м / с, изотермии і відносній вологості повітря від 30 до 98%.

В даний час в Збройних Силах використовуються запально-димові патрони двох модифікацій: патрон ЗДП і патрон ЗДП з ручним кидком.

Патрон складається з пускової трубки, воспламенительного пристрою і ракети. Трубка пускова виготовлена ​​з патронної паперу і вставлена ​​в металевий цоколь.

Основним елементом конструкції воспламенительного пристрою є тертковим капсуль-запальник. Ракета складається з двигуна і генератора. Маса ракети становить 582 м Основними елементами конструкції двигуна є: корпус, турбинка, запалювальної звездки, шашка нитроглицеринового пороху.

Генератор складається з металевого корпусу, решітки задньої, елемента піротехнічного, підсилювача, решітки передній. Елемент піротехнічний складається з двох таблеток димового складу.

Таблетки патрона ЗДП без ручного кидка і патрона з ручним кидком мають однакові геометричні розміри: діаметр - 33,4 мм і довжину - 80 мм.

Маси таблеток для патрона ЗДП складають 145 і 144 м

Таблетки патрона ЗДП з ручним кидком мають однакову масу - 118 г.

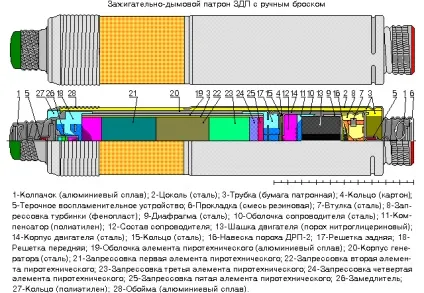

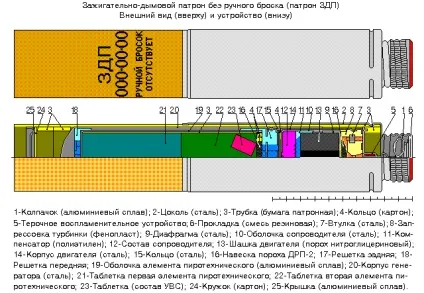

У конструкції ЗДП з ручним кидком є ​​додаткове запалювальної пристрій тертковим дії, встановлений з боку торця генератора. У свою чергу, патрон ЗДП без ручного кидка також може мати дві модифікації: ЗДП-МФ (фосфорний) і ЗДП-МХ (металлохлорідний).

Патрон пускають у хід двома способами: пострілом з упору або метанням рукою. Перед пострілом з упору відгвинчується ковпачок, і проводиться ривок за витяжний шнур. При цьому спрацьовує тертковим капсуль-запальник і заряд димного рушничного пороху, який запалює пороховий двигун ракети. Ракета вилітає з пускової трубки. Після закінчення роботи двигуна спрацьовує склад супровідника і запалює димової складу генератора. Газоподібні продукти реакції горіння димового складу закінчуються через отвори генератора. Для приведення патрона в дію за допомогою кидка рукою, необхідно відкрутити його ковпачок, наявний на кінці генератора, ривком за витяжний шнур спалахнув тертковим капсуль-запальник і кинути патрон в сторону цілі. Після згоряння складу сповільнювача запалюється димової складу генератора, який згорає з виділенням газоподібних продуктів, нагрітих до високої температури. В результаті спрацьовування вироби пускова трубка і кришки залишаються практично не пошкодженими. На корпусі ракети спостерігаються сліди сильного термічного впливу у вигляді закопчения і прогара її оболонки. Відпрацьовані гази піротехнічного елемента надають подразнюючу дію на слизову оболонку органів дихання.

На корпусі патрона нанесені маркувальні позначення з зазначенням назви патрона - ЗДП, шифру заводу-виготовлювача, номера партії, року виготовлення, а також модифікації патрона: «ручний кидок відсутня» (для патрона з ручним кидком).
