Схема роботи компресора в самих різних моделях холодильника однакова: прилад відкачує з випарника нагрівся холодоагент і нагнітає в конденсатор. Останній розташований на задній стінці апарату і його основним завданням є передача тепла від остигаючого газу повітрю приміщення. Охолоджений скраплений холодоагент потрапляє в випарник і повітря всередині камери охолоджується.

З чого складається компресор?

Кількість і якість холоду

Будова випарника і конденсатора практично не змінювалося. А ось з компресорами експерименти проводяться і зараз.

Причина проста: холодильні установки досить різні за обсягом і пристрою, і, відповідно, для їх обслуговування, потрібні апарати різного класу.

• Побутові - окремо розташовані холодильні шафи невеликого обсягу. Використовуються в приватних оселях.
• Заготівельні - розраховані на попередню обробку продуктів, влаштовані таким чином, щоб при невеликій місткості мати високу продуктивність.
• Виробничі - призначення їх полягає в заморожуванні продуктів.
• Розподільні - призначаються для зберігання сезонних овочів, фруктів. Являють собою досить об'ємні холодильні приміщення - склади, з великим вантажообігом.
• Торгові - прилавки в магазині і холодильні установки на складі. Обсяг їх відносно невеликий, а пристрій адаптовано під дуже часте відкривання.

Класифікація побутових апаратів

Зовні холодильник споживчого класу виглядає або як холодильну шафу, або як стіл. А ось конструкція може помітно відрізнятися.

Принцип дії

• Компресійні - найбільш поширені в побуті. Рух холодоагенту організовується за рахунок роботи повітряного компресора.
• Абсорбція - використовуються значно рідше, так як споживають майже в два рази більше енергії. Гідність їх - відсутність рухомих частин, що знижує небезпеку поломок.
• Термоелектричні - експлуатують ефект Пельтьє. Цей принцип реалізується в автомобільних холодильниках.
• Пароежекторние - апарати неспоживацькі.

Класифікація компресорів

1. Динамічні - нагнітання холодоагенту проводиться за допомогою вентиляторів. Принцип частіше використовується в розподільних холодильних установках. Вони поділяються на два класи за типом вентиляторів.
   • Осьові.
   • Відцентрові.
2. Об'ємні апарати - стиснення здійснюється таким собі механічним пристосуванням, яке приводить в дію електричний двигун. ККД пристрою значно вище.

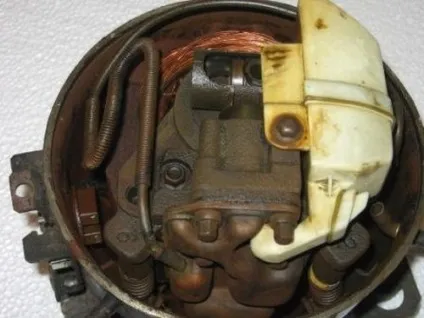

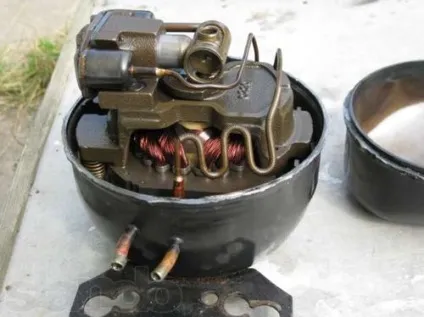

   • Поршневі компресори - на сьогодні це найпоширеніший варіант. Має безліч модифікацій. На фото - представник поршневого класу.
     • Поступальні.
     • Апарати з колінчастим валом.

1. Ротативних - в побутових холодильниках застосовується роторний, точніше кажучи, двороторний компресор. Конструкція відрізняється довговічністю, так як не включає частин, що піддаються надмірному навантаженні. У сучасних холодильниках з інверсійної схемою управління, встановлюється саме ця модель.

Пристрій поршневого компресора

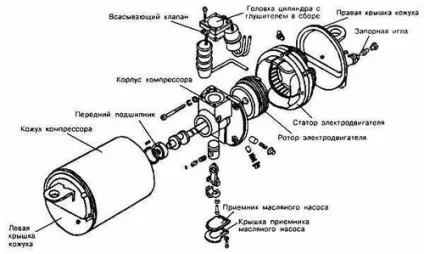

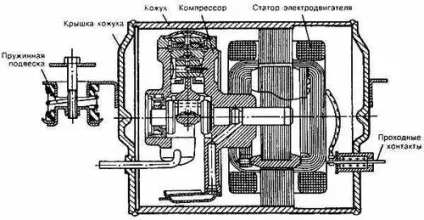

Стандартне виконання має на увазі установку приладу і електродвигуна з вертикальним валом в герметичному кожусі. Мотор при включенні пускає в хід колінчастий вал всередині компресора. При обертанні вала поршень здійснює зворотно-поступальні рухи, відкачуючи холодоагент з випарника і нагнітаючи його в конденсатор. В камеру газ потрапляє через всмоктуючий клапан - відкривається, коли створюється розрідження, а виводиться через нагнітальний - відкривається при зворотному ході, коли в камері утворюється підвищений тиск газу.

Залежно від будови поршня, розрізняють апарати:

• з кривошипно-шатунним поршнем - розрахований на великі навантаження, тому встановлюється в холодильники з великим об'ємом;
• з кривошипно-кулісним механізмом - використовується для комбінованих установок, де морозильник і холодильник обслуговують два різних компресора.

Існує модифікація, в якій колінчастий вал відсутній. Замість цього поршень приводить в рух змінний струм, що подається на котушку. Ця схема економічніша, так як виключає з ланцюжка передачі механічну частину.

Пристрій роторного апарату

Нагнітання газу відбувається за рахунок обертання двох роторів - провідного і веденого, які стикаються по всій довжині і обертаються назустріч один одному. Газ, потрапляючи в повітряні кишені зменшується обсягу, стискається і через отвір малого діаметру подається в конденсатор.

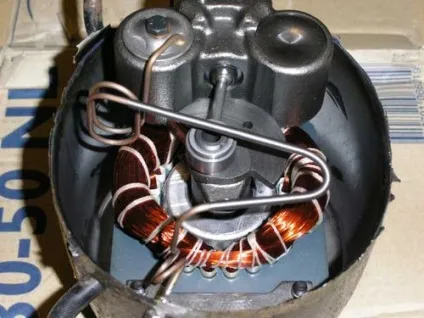

Швидкість обертання роторів не залежить від тиску, що забезпечує стабільні показники. Вібрації при цьому практично не створюється, рівень шуму дуже низький. На фото - роторний пристрій.
