Принцип роботи газового котла і різновиди опалювального обладнання

Котельня приватного будинку на газовому опалювальному обладнанні

Має бути покупка газового котла, але ви не знаєте, що вибрати? Я розповім, який принцип роботи газового котла опалення, і яким буває це обладнання. У підсумку ви зможете вирішити, яка модифікація опалювального приладу вам підходить.

Принцип роботи

Газові котли - це обладнання, в якому природний газ спалюється, трансформуючись в теплову енергію. В якості палива застосовується пропан-бутан або метан.

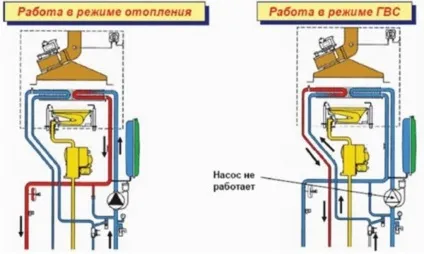

На схемі показана робота котла в режимі опалення та в режимі водопостачання

Принцип роботи опалювального приладу наступний:

• Газ під тиском потрапляє в агрегат в той час, як на запальник автоматично подається іскра;
• Газ в пальнику розпалюється від запальника;
• Полум'я від пальника нагріває теплообмінник, по якому циркулює теплоносій;
• При підвищенні температури понад вказаної межі, термопара (термодатчик) перекриває клапан подачі газу;
• При зниженні температури теплоносія термопара відкриває клапан, і пальник розпалюється знову.

Описаний принцип роботи актуальне для автоматизованого обладнання. У застарілих імпортних котлах або в бюджетних вітчизняних агрегатах розпал пальника і регулювання температурних показників здійснюється вручну за допомогою кнопки і регулятора.

Плануючи газове опалення, враховуємо мінімально допустимий тиск газу, вказане в параметрах обладнання. Показник тиску повинен відповідати тиску в газорозподільній мережі.

Більшість сучасних західноєвропейських котлів розраховані на робочий тиск в 20 мбар (миллибар). У той же час тиск в газорозподільних мережах Підмосков'я не перевищує 15 мбар. Чим може обернутися різниця в цих параметрах?

При недостатньому тиску в мережі, настінний газовий котел працює з меншою потужністю, ніж це заявлено в технічному паспорті. Більш того, взимку, коли споживання природного газу зростає, тиск в мережі додатково знижується. Тому в холодну пору року на котлі доводиться встановлювати максимальні температурні налаштування.

Пристрій газових котлів із закритою камерою згоряння

На схемі показано пристрій двоконтурного газового котла

Настінні. Настінний газовий котел може встановлюватися в будь-якому приміщенні, включаючи кухню або санвузол. Тобто необхідності в газовій котельні немає.

Відмітна характеристика настінних моделей - це невисока ціна і невелика потужність (не більше 100 кВт).

Елементи обв'язки інтегровані в конструкцію пристрою

Підлогові. Це масивні моделі з високою потужністю (до 500 кВт). Через велику вагу і великих габаритів для розташування обладнання спеціально зміцнюється основу підлоги і виділяється допоміжне приміщення.

Елементи обв'язки в комплектацію підлогових котлів не входять, а тому їх потрібно встановлювати окремо
