Приклади підключення узо і диф
У даній статті розглянуті кілька прикладів підключення ПЗВ і Диференціальних автоматів.
Основною умовою при виборі УЗО і диф. автомата є дотримання селективності (ПУЕ.РАЗДЕЛ 3):
В електротехніці під «селективність» розуміють спільну роботу послідовно включених апаратів захисту електричних ланцюгів (автоматичні вимикачі, УЗО, диф. Автомат і т.п.) в разі виникнення аварійної ситуації. На рис. 1 прівёден приклад роботи такої схеми, з урахуванням загального номіналу автоматичних вимикачів 40 А (4 шт. По 10А), вступний автомат 63 А.
Селективність використовується при виборі номіналу пристроїв захисту для відключення від загальної системи харчування тільки тієї її частини, де сталася аварія. Це досягається за рахунок спрацьовування тільки того автоматичного вимикача, який захищає аварійну лінію харчування.
У загальному, для селективної роботи автоматичних вимикачів при перевантаженнях потрібно, щоб номінальний струм (In) автоматичного вимикача з боку харчування був більше In автоматичного вимикача з боку споживачів.
Умовне позначення УЗО і дифавтомати на електричних схемах:
Позначення УЗО на принципових електричних схемах см. Рис. 2. Зліва - однофазне ПЗВ зі струмом спрацьовування 30 мА, праворуч - трифазне УЗО на 100 мА. Зверху розгорнуте зображення, знизу однолінійне. Число полюсів при однолінійному поданні можна зображувати і числом (вгорі) і числом рисок. Умовне позначення дифавтомати на принципових схемах см. Рис. 3 і на однолінійних схемах рис. 4. Літерне позначення QF.
Схеми включення УЗО:
По конструкції УЗО різних виробників можуть відрізнятися один від одного не тільки параметрами, але і схемами підключення. На рис. 5 наведені найбільш поширені схеми включення УЗО в різних варіантах:
Двополюсні УЗО Рис. 5 (а).
Чотириполюсні УЗО, в яких резистор, що імітує диференційний струм, підключений в фазна напруга (Рис. 5 (б).
Чотириполюсні УЗО, в яких резистор, що імітує диференційний струм, підключений на лінійну напругу (Рис. 5 (в).
При включенні УЗО (дифавтомати) в будь-якому випадку дивіться схему, схема підключення приведена на лицьовій або бічній поверхні корпусу УЗО, а також в паспорті технічного пристрою.

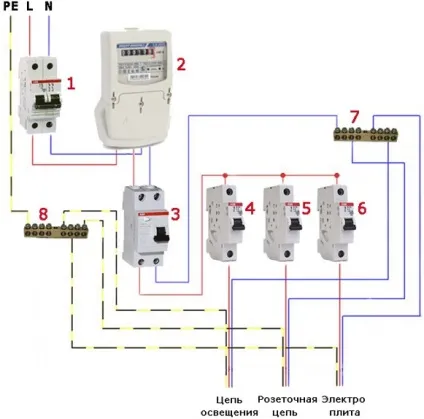

Нижче наведені монтажні схеми підключення ПЗВ (Рис. 6) і дифавтомати (Рис. 7).
- Вступний автомат.
- Прилад обліку (електролічильники).
- УЗО або діфавтомат.
- Автоматичний вимикач (освітлення, як правило 6 ÷ 10 А, в залежності від навантаження світильників).
- Автоматичний вимикач (розетки, як правило 16 ÷ 25 А, в залежності від групи розеток).
- Автоматичний вимикач (розетка «силова», 16 ÷ 25 А, в залежності від навантаження електроплити).
- Нульова робоча N - шина.
- Нульова захисна РЕ - шина.
Більш докладно про системи заземлення та занулення см. В розділі
