Презентація на тему мети уроку навчитися знаходити і визначати вершини, ребра і грані предмета
Презентація на тему: "Цілі уроку Навчитися знаходити і визначати вершини, ребра і грані предмета. Вміти порахувати і назвати їх. Навчитися проектувати їх на площині проекцій." - Транскрипт:
1
2 Мета уроку Навчитися знаходити і визначати вершини, ребра і грані предмета. Вміти порахувати і назвати їх. Навчитися проектувати їх на площині проекцій. Застосувати отримані знання на практиці.
3 ПЛАН вивчення нового матеріалу 1. Познайомимося з поняттями вершин, ребер, граней предмета. Навчимося знаходити і вважати їх кількість; Познайомимося з поняттями вершин, ребер, граней предмета. Навчимося знаходити і вважати їх кількість; 2. Ознайомимося зі способом проектування вершин, ребер і граней предмета на площині проекції; Ознайомимося зі способом проектування вершин, ребер і граней предмета на площині проекції; 3. Виконаємо завдання по заданій темі; Виконаємо завдання по заданій темі; 4. Запишемо домашнє заданіе.Запішем домашнє завдання.

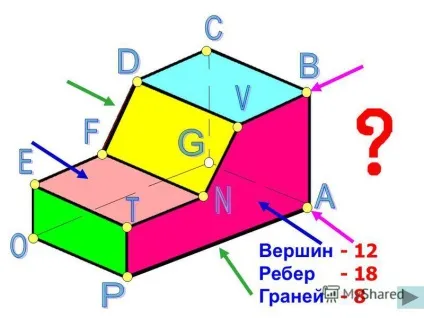

4 Вершин Ребер Граней

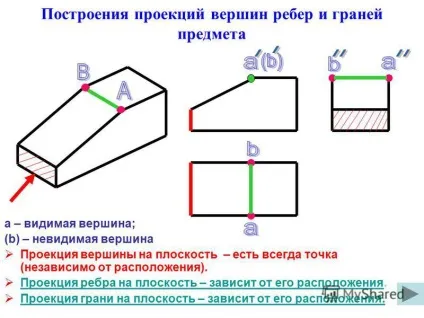

5 а - видима вершина; (B) - невидима вершина Проекція вершини на площину - є завжди точка (незалежно від розташування). Проекція ребра на площину - залежить від його розташування. Проекція ребра на площину - залежить від його розташування проекція грані на площину - залежить від його розташування. Побудови проекцій вершин ребер і граней предмета
6 Розташування відрізка щодо площин проекцій V, H, W Відрізок перпендикулярний V (паралельний H, W) V Відрізок перпендикулярний Н (паралельний V, W) Н Відрізок перпендикулярний W (паралельний V, H) W Відрізок розташований похило до площини.
7 Грань паралельна одній з площини. Грань розташована похило. Грань розташована похило. Розташування межі щодо площин проекції
8 Про т р е з о к п е р п е н д і к у л я р е н V. паралельний H і W
9 Про т р е з о к п е р п е н д і к у л я р е н H. паралельний V і W
10 Про т р е з о к п е р п е н д і к у л я р е н W, паралельний V і H
11 Відрізок розташований похило до однієї з площин проекцій (Н) Відрізок зображується в натуральну величину на площину проекції (V), якій паралельний і спотворено на дві інші площини (H, W).
12 Проекція межі Якщо грань розташована паралельно відносно площини проекції, то зображується в натуральну величину (без спотворення). Якщо грань розташована перпендикулярно відносно площини проекції, то зображується у вигляді відрізка.
13 Якщо грань розташована похило щодо площин (Н, W), то вона зображується викривлено на ці площини і у вигляді відрізка на що залишилася площину (V). Проекція межі розташованої похило
14 ЗАВДАННЯ Виконайте три види цієї деталі На видах проставте: - проекції вершин А, В, С - проекцію ребра АВ (АС) - проекцію межі виділеної кольором
15 Домашнє завдання Підручник. - п сторінка Завдання. - сторінка
