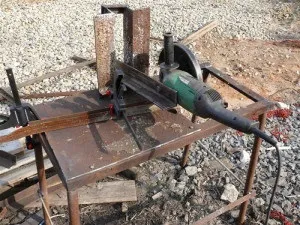

Відрізний верстат з болгарки своїми руками - як зробити по металу, для тротуарної плитки та ін,

Труба в цій конструкції і ручка, і кріплення

З цього ж боку труба кріпиться до однієї сторони невеликого шматка куточка на рухливий вал, сам же куточок іншій своїй стороною кріпиться або до робочого столу, або просто на підлогу в робочому приміщенні. З протилежного боку від кріплення потрібно обов'язково зафіксувати пружину, яка дозволить всієї конструкції повертатися у вихідне положення. Ось і все - верстат готовий, потрібно лише правильно закріпити болгарку. Звичайно, такий варіант - для найпростіших робіт з металом, а для складних, де потрібно точність, конструкція повинна бути вже більш стійкою і грунтовно.

Відрізний верстат зі станиною (креслення)

Необхідні інструменти та матеріали

Для виготовлення відрізного верстата вам знадобляться наступні матеріали та інструменти: сталевий куточок, профільна труба, лист металу для платформи (або більш легкий варіант з ДСП), зварювальний апарат, швелер, дриль, вал, кілька однакових підшипників, труба невеликого діаметру, пружина, а також реле і педаль. Зварювання, якщо подумати, можна замінити міцними болтами, ось для цього вам і знадобиться дриль. До речі, такий варіант дозволить крім усього іншого ще й розібрати верстат в разі такої необхідності.

Виготовлення верстата слід починати з відрізки деталей на каркас. Аби не допустити псування дорогого матеріалу, уважно вивчіть численні креслення, які можна знайти в інтернеті або ж слідуйте моделям на полицях. В останньому випадку складіть креслення самостійно, для цього особливих навичок не потрібно - головне на папері уявити готову конструкцію і її пропорції. Для кожної болгарки потрібен свій креслення, адже інструменти від різних виробників можуть кардинально відрізнятися - десь то можна буде зняти ручку, десь доведеться придумувати стійку для всієї болгарки цілком! Плюс до всього - під різні розміри диска потрібен різний каркас. Нижче представлено кілька схем.

Фотогалерея: схеми відрізних верстатів з болгарки по металу і для плитки

Найпростіший каркас складається з двох рам на загальній осі. Нижню раму слід закріпити на платформі - металевою або з ДСП. Якщо болгарка велика, краще використовувати метал. Верхня рама, до якої прикручується болгарка, повинна обертатися по вертикалі щодо нижньої, як маятник. Для фіксації вихідного положення потрібна пружина. До нижньої рами приварюється кріплення, яке складається з притискного куточка і рухомий струбцини.

Каркас станини можна виготовити з металу

У верстаті дуже важливо передбачити вимірювальні деталі завдяки яким ви зможете відрізати заготівлі з точністю аж до 1мм. В даному випадку краще всього підійде рухома лінійка з обмежувачем, приварена до трубки. Виставивши з її допомогою точний розмір і закріпивши торцевих гвинтом, ви можете приступати до роботи.

електроніка

Для зручності роботи передбачте у конструкції пускову педаль або кнопку з комутацією через низьковольтне реле на 12 В. Через нього і буде подаватися напруга на болгарку. За допомогою такої нескладної конструкції ми звільняємо руки, досягаємо точного рівного зрізу без застосування тисків, та й економимо час на точних вимірах. Цей інструмент замінить відрізну пилу по металу, а в разі необхідності ви завжди зможете повернути УШМ в її мобільний стан.

4 Безпека

Деревина - матеріал неоднорідний, в ній можуть бути сучки або навіть цвяхи. Швидкість обертів болгарки значно перевищує покладену швидкість стандартної пилорами, що дуже швидко приведе пильний диск в непридатність.

Але, крім цього, на відміну від абразивних і шліфувальних дисків, для пилок мають гострі зубці, які представляють високу небезпеку. Ризикувати здоров'ям заради швидкого розпилу просто нерозумно. Після установки інструменту і нового диска роботу болгарки слід перевіряти як мінімум 1 хвилину на холостих обертах - коло повинен обертатися абсолютно вільно, без зайвої вібрації, не зачіпаючи кожуха.

Відрізний верстат з болгарки не так і складно зробити самому. І в подальшому цей інструмент допоможе вам заощадити час і сили.
