Повітроводи для вентиляції види, розміри, матеріал, монтаж

Повітроводи переміщують повітряні суміші, а також подають чисте повітря в заданому напрямку. Вони розрізняються формою і розмірами перетину, довгою, матеріалом, методами монтажу і характером експлуатації. Нерідко в єдину вентиляційну схему об'єднують різні типи повітропроводів, створюючи розгалуження, відводи і рукава. Найбільш затребувані в промисловому і цивільному будівництві тверді й напівтверді металеві вентиляційні труби.

Класифікація повітропроводів

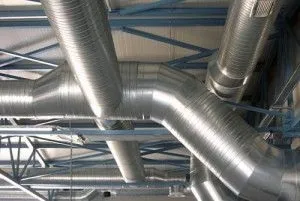

повітроводи з оцинкованої сталі

Повітроводи встановлюються в вентиляційних системах найрізноманітніших характеристик. Тому видів повітропроводів безліч, вони об'єднуються на підгрупи за наступними якостями:

• форма перетину (може бути квадратної, овальної, круглої, прямокутної);
• діаметр перетину (існує стандартний набір діаметрів для різних типів перетинів, по спеціальному замовленню для вентиляції виробляються повітроводи будь-яких діаметрів);
• матеріал (листовий метал, пластик, металлопласт);
• конструкція (прямошовні або спіральнонавівние);
• жорсткість;
• метод кріплення (на фланцях або без них);
• вид кріплення (відводи, трійники, повороти).

Підбір повітроводів

форма перетину

повітроводи та фасонні вироби під різні перетину

Найбільш затребуваними формами перетину, що застосовуються при зведенні вентиляції, є прямокутна і кругла. У деяких випадках можлива установка тільки плоских повітропроводів для вентиляції. Вони виробляються з круглих труб, стислих в овал на спеціальному обладнанні.

Виробництво круглих повітропроводів обходиться дешевше, на них йде менше матеріалу і сама технологія простіше. Наприклад, для виготовлення металевого воздуховода прямокутного перетину піде на 25% більше металу, ніж на круглий воздуховод для вентиляції такого ж розміру і пропускної здатності. Пояснюється це тим, що труба прямокутного перерізу збирається з декількох викрійок.

Плюси круглих повітропроводів:

• відмінна герметичність;
• високі аеродинамічні властивості (немає ніяких перешкод для проходження повітря);
• тиха робота;
• легко встановлюються;
• важать менше прямокутних.

Основна перевага прямокутних (плоских) вентиляційних повітропроводів перед круглими в тому, що вони легше вписуються в обмежений простір. Тому при більш низьких аеродинамічних якостях і більш гучною роботі прямокутні повітроводи частіше встановлюють в офісах, заміських котеджах, тобто на порівняно невеликих об'єктах.

Перераховані переваги ставлять круглі повітроводи на перше місце в промислової вентиляції. Деякі виробники стверджують, що вигідніше встановити в вентиляцію 2 круглих воздуховода паралельно, ніж 1 прямокутний або плоский. Таке твердження справедливе для прямої вентиляційної мережі. При безлічі розгалужень приблизно третину площі магістралі доводиться на фасонні частини, які досить затратні.

Діаметр перетину повітроводів

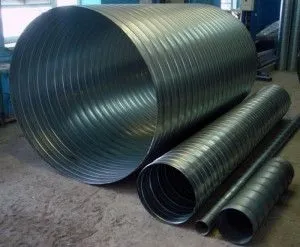

в промисловий повітропровід без зусиль поміщається доросла людина

Розміри повітропроводів для вентиляції залежать від проектних значень швидкості руху потоку. Так, для житлових приміщень швидкість обмежується в межах 4 м \ сек. Інакше гул заважатиме людям.

Якщо швидкість руху відома, то площа перерізу визначаємо за формулою:

тут: L - витрата повітря в куб.м. \ год, Smin - мінімальна площа перерізу воздуховода в кв. сантиметрах.

конструкція

прямошовні повітропровід квадратного перетину

Конструктивно повітроводи бувають фальцевими або прямошовнимі, спірально-зварними і спірально-навивні.

Прямошовні повітроводи називають ще промисловими, вони виробляються з цільного металевого листа завдовжки 1 - 2,5 метра. Використовуються листи сталі товщиною 0,5 мм - 1,2 мм. Шовні з'єднання посилює жорсткість оцинкованого воздуховода для вентиляції, тому частіше його розміщують на згині.

Спірально-навивні (замкові) труби роблять із металевої стрічки (штрипса) товщиною до 1 мм. Ширина штрипса не більше 13 см, довжина може бути будь-хто. Стрічка згортається двома методами: в стрічку або в кільце. Другий спосіб виготовлення дорожче, але повітроводи для вентиляції з нержавійки значно вище якістю.

Спірально-зварні оцинковані повітроводи для вентиляції виробляють з шаблонів шириною до 0,75 м і товщиною листа 0,75 - 2,2 мм. Краї викрійки укладаються внахлест і зварюються. В результаті виходить міцний, герметичний шов.

Повітроводи для вентиляції з оцинкованої сталі застосовуються для транспортування повітря стандартної вологості, нагрітим не більше ніж до +80 градусів, без домішок активних речовин. Цинк оберігає сталь від окислення, збільшуючи термін експлуатації на кілька десятків років, значно підвищуючи ціну труби. У оцинкованих воздуховодах не розвивається грибок, тому вони гарні для роботи в умовах підвищеної вологості (столові і ресторани, басейни, душові).

Повітроводи для вентиляції з нержавійки транспортують повітряні маси нагріті до +500 градусів. Для промислових повітропроводів використовують тонковолокнистих, жароміцних сталь, стійку до впливу агресивних речовин. Товщина стінки може доходити до 1,2 мм. Нержавіючі повітроводи дороги, але з них збирають саму довговічну вентиляцію. Найчастіше їх встановлюють на виробництвах, пов'язаних з виділенням тепла, радіації, абразивних частинок.

Пластмасові повітроводи також гарні для транспортування по вентиляції активних газових сумішей. Їх встановлюють на фармацевтичних, хімічних, харчових заводах, в лабораторіях. Зазвичай пластмасові повітроводи для вентиляції виробляють з ПВХ (модифікований полівінілхлорид). Він витримує контакт з вологою, випарами лугів і кислот. Пластикові елементи вентиляції створюють герметичні з'єднання, вони мало важать і мають рівну внутрішню поверхню. У припливних системах вентиляції іноді встановлюють пропіленові повітроводи.

повітроводи з пластика

Металопластикові повітроводи включають 2 шари металевої фольги, перешаровані спіненої пластмасою. Повітроводи з металопластику не потребують термоізоляції, легкі, дуже міцні і привабливо виглядають. У порівнянні з поліпропіленовими повітроводами для вентиляції, вони досить дорогі, тому використовуються обмежено.

Повітроводи з вінілпласта відрізняються неперевершеною стійкістю до хімічних елементів. Як і поліпропіленові повітроводи для вентиляції, їх можна згинати під будь-якими кутами, вони міцні й легкі.

Повітроводи з склотканини використовують на вентиляції хімічних виробництв для перенесення парів лугів і кислот, а також внутрішньої вентиляції гальванічних цехів. Склопластикові труби можна встановлювати зовні будівлі, вони стійкі до ультрафіолету на відміну від більш дешевих пластмасових трубопроводів для вентиляції.

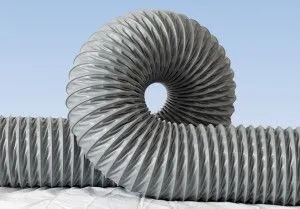

гнучкий вініловий повітропровід

В основному вентиляційні системи обладнують жорсткими повітроводами круглого або прямокутного перерізу з додатковою термоізоляцією базальтової ватою. Такі повітроводи забезпечують магістралях герметичність і міцність. Пластикові труби виробляють на екструдерах, а металеві - на профелегібочних верстатах. Жорсткі повітроводи вентиляції легко монтуються і мають високі показники руху повітря. При створенні великої розгалуженої мережі повітропроводів, необхідно підрахувати його загальна вага вентиляції і заздалегідь підібрати посилені кріплення.

Гнучкі повітроводи для вентиляції виконуються у вигляді гофрорукаві. Каркас воздуховода - це жорстка сталевий дріт, свита спіраллю і покрита ламіновані фольгою або поліефіром. Часто стінки гнучких вентиляційних повітропроводів роблять багатошаровими. Перевага гнучкої труби в унікальній простоті установки, ремонту та транспортуванні. Трубу можна згинати в будь-яку сторону, вона багаторазово стискається і розтягується, до готової системі без праці приєднуються нові відводи, вона витримує до +140 градусів (фольгована), до +90 полиамидная.

Серйозний мінус гнучких повітропроводів - гофрована внутрішня поверхня. Вона створює перешкоди повітрю, знижує його швидкість і викликає додатковий шум.

Напівтверді повітроводи увібрали в себе кращі якості гнучких і жорстких труб. Вони гнуться і при цьому дуже міцні. Виробляються напівтверді повітроводи з згорнутих в трубку металевих штрипсів (алюмінієвих). Напівтверді повітроводи витримують до +300 градусів, а сталеві до +700, тому їх можна використовувати і для систем димовидалення.

На відміну від гнучких повітропроводів, напівтверді розтягуються лише один раз, після чого не стискуються. Наявність спіральних швів також негативно позначається на аеродинаміці, зменшуючи внутрішній діаметр воздуховода вентиляції. Тому в складних вентиляційних системах напівтверді повітроводи не використовуються.

Методи і види кріплень

фланець для воздуховода прямокутного перетину

Для з'єднання вентиляційних повітропроводів найчастіше використовують фланцеве і бандажное (безфланцеві) кріплення. Бажано, щоб в системі вентиляції було якомога менше з'єднань повітропроводів.

При фланцевому типі на кінцях повітропроводів і фасонних частин розташовуються фланці, які скріплюються між собою клепкою або саморізами. Клепки ставляться кожні 20 см, в деяких випадках використовують зварювання. Ущільнюються фланці гумовими прокладками, створюється герметичне з'єднання повітропроводів вентиляції.

Безфланцеві спосіб полягає в тому, що на місце з'єднання накладається бандаж з металевих рейок і смуги тонкого металу. Цей метод більш економічний, так як витрачається менше металу, монтаж повітропроводів вентиляції виконується швидше.

Правила монтажу повітропроводів

схема монтажу воздуховода на фланцевому з'єднанні

Перед монтажними роботами вентиляційна система ділиться на укрупнені блоки, довжина одного вузла не може перевищувати 15 метрів. Вузли збирають за наступним алгоритмом:

1. Відзначають місця отворів і кріплень на повітроводах вентиляції і фасонних елементах.
2. Проробляють отвори.
3. Встановлюють фіксатори і кріплять їх болтами, всі стики герметизуються спеціальними складами або стрічкою.
4. Фасонні елементи і повітроводи вентиляції монтують в укрупнені вузли.
5. Закріплюють хомути і кріплення.
6. Піднімають готовий вузол і підвішують на готові кріплення.
7. Прикріплюють до встановленого раніше ділянці воздуховода вентиляції, по діаметру стики герметизують.

Монтаж гнучких і напівтвердих повітропроводів вентиляції простіше в порівнянні з жорсткими оцинкованими. Труби значно легше, повороти і вигини не вимагають спеціальних робіт, особливу увагу слід приділити з'єднанням повітропроводів вентиляції, утеплення та герметизації швів.

• Перед монтажем гнучкий повітропровід повністю розтягується;
• Проходження через стіни здійснюється тільки за допомогою спеціальних перехідників (гільз);
• Повітропровід не повинен стикатися з трубами опалення;
• Простягаючи гнучкий повітропровід, необхідно дотримуватися напрямок руху повітря, вказане на трубі і упаковці;
• Радіус вигину гнучкого воздуховода повинен становити не менше 2 діаметрів;
• Для з'єднання ділянок між собою використовується фольгований скотч, хомути з пластмаси, підвіси, затиски і т.д. Всі стики обов'язково герметизуються;
• Розмір воздуховода для вентиляції повинен збігатися з діаметром хомута, якщо підібраний занадто маленький хомут, пережимається внутрішній перетин;
• Відстані між кріпленнями вентиляційних повітропроводів може становити 1 метр при горизонтальному розміщенні і 1,8 м при вертикальному;
• Допустиме провисання гнучкої труби становить 5 см на метр довжини.

При безлічі переваг, гнучкі труби використовують в вентиляції обмежено. Наприклад, вони не підходять для вертикальних магістралей з перепадом висот більше шести метрів.
