§ 81. Порцелянові ізолятори
На рис. 140 показані високовольтні штирові ізолятори на 6 і 35 кВ. Їх нагвинчують на металеві штирі, які кріплять на опорах ліній електропередачі. За допомогою штирьових
Мал. 140. Штирові ізолятори високої напруги:
а - ізолятор на напругу 6 кВ, 6 - ізолятор напруги, 2 - нижня частина ізолятора, 3 шар цементно-піщаної зв'язки, 4 - виїмка для проводів

Мал. 141. Підвісний ізолятор:
1 - шапка з ковкого чавуну, 2 - фарфоровий елемент ізолятора, 3 - сталевий оцинкований стрижень, 4 - цементно-піщана зв'язка, 5 - амортизує прокладка
Головною областю застосування електротехнічного фарфору є виробництво штирьових, підвісних, опорних, опорноштиревих, прохідних високовольтних ізоляторів і вводів на напругу до 500 000 В і вище.
ізоляторів здійснюється ізоляція проводів високої напруги від опор. Вони забезпечують жорстке кріплення проводів на опорі.

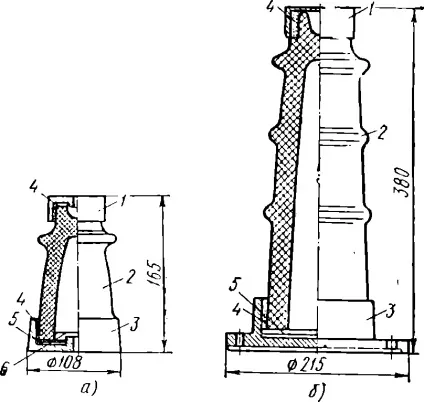

Мал. 143. Опорні ізолятори для внутрішньої установки:
а - ізолятор на напругу 6 кВ, б - ізолятор на напругу 35 кВ; 1 - чавунний ковпак, 2 фарфоровий елемент ізолятора, 3 - чавунний фланець. 4 - цементно-піщана зв'язка, 5 - прокладки з толь-шкіри, 6 - захисний металевий ковпачок
На відміну від штирьових підвісні ізолятори (рис. 141) забезпечують шарнірне кріплення проводу на опори. Для цього підвісні ізолятори з'єднуються один з одним в гірлянди, що підвішуються на металевих опорах.

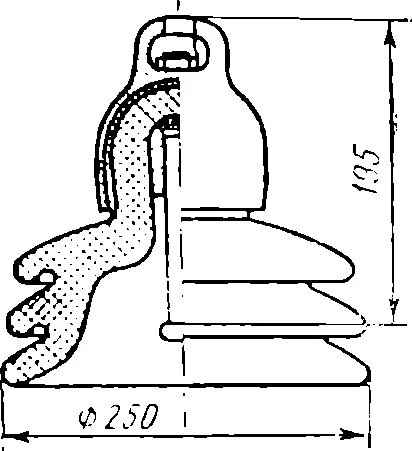

Мал. 142. Підвісний ізолятор для районів із забрудненою атмосферою

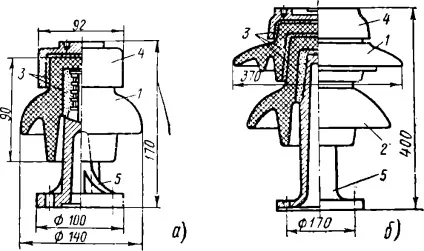

Мал. 144. Опорно-штирові ізолятори:
а - ізолятор на напругу 6 кВ, б - ізолятор на напругу 35 кВ; 1 - верхня частина ізолятора, 2 - нижня частина ізолятора, 3 - цементно-піщана зв'язка, 4 - чавунний ковпак, 5 - чавунний штир
Підвісні ізолятори для районів із забрудненою атмосферою мають розвинену поверхню з виступаючими ребрами (рис. 142). Це необхідно для того, щоб збільшити довжину шляху витоку струму по маркою поверхні ізоляторів.

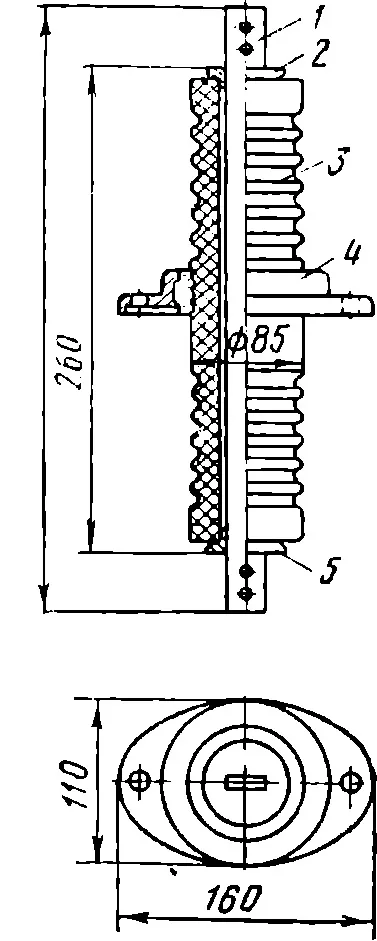

Мал. 145. Прохідний ізолятор для установки всередині приміщень на напругу 6 кВ:

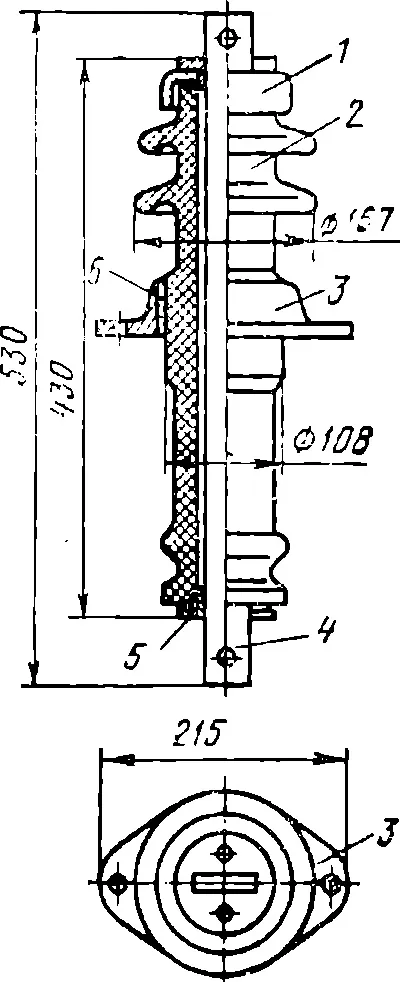

Мал. 146. Прохідний ізолятор для зовнішньої установки на напругу 6 кВ:
1 - металевий ковпак, 2 - фарфоровий елемент ізолятора, 3 - металевий фланець, 4 Струмовідна шипа, 5 - центрирующая металева шайба, 6 - цементно-піщана зв'язка
Опорні ізолятори (рис. 143) застосовуються в якості ізоляційних опор для шин і контактів в електричних апаратах (роз'єднувачі та ін.) І розподільних пристроях високої напруги в закритих приміщеннях. Опорно-штирові ізолятори (рис. 144) теж застосовуються в якості ізоляційних опор, але в зовнішніх розподільчих пристроях високої напруги.
Ці ізолятори мають виступаючі крила, які захищають від дощу розташовані під ними частини поверхні ізолятора. Цим забезпечується необхідна величина мокро- - розрядної напруги ізолятора.
Прохідні ізолятори (рис. 145) призначаються для ізоляції проводів з високою напругою від стін будівель, стін трансформаторів і і масляних вимикачів. Прохідні ізолятори для зовнішніх установок мають далеко виступаючі ребра (крила) (рис. 146).
Кожен прохідний ізолятор забезпечений чавунним фланцем і струмоведучих мідним або алюмінієвим стрижнем, пропущеним через внутрішню порожнину ізолятора і закріпленим в ізоляторі за допомогою металевих ковпачків.
Прохідні ізолятори випускають на напругу до 35 кВ. Порцелянові маслонаповнювальні вводи (рис. 147) є прохідні ізолятори на напруги від 110 до 500 кВ.
Струмоведучий стрижень (мідна труба), що проходить через внутрішній простір введення, має ізоляцію у вигляді паперової обмотки з кабельного паперу, шари якої розділені тонкими металевими обкладинками з алюмінієвої фольги. Такий тип внутрішньої ізоляції введення називається конденсаторним. Він являє собою систему циліндричних конденсаторів, послідовно з'єднаних один з одним. Внутрішній простір введення заповнене ізоляційним мінеральним маслом.

Мал. 147. Порцеляновий маслонаповнений введення з внутрішньої бумажкомасляной ізоляцією на напругу 110 кВ для трансформаторів:
1 - Струмовідна мідна труба, 2-гайки, 3 - компенсуючі пружини, 4 - маслоуказатель, 5 - верхня порцеляновий покришка, 6 - обмотка з кабельного паперу,
7 - висновок, 8- з'єднувальна металева втулка, 9-нижня порцеляновий покришка, 10 - зрівняльні обкладання з алюмінієвої фольги, 11 - нижній металевий екран, 12 - підйомні болти, 13 - відвідний штуцер з трубкою для взяття проб масла з введення, 14 - розширювач для масла, 15 - контактний затискач

Конденсаторний тип внутрішньої ізоляції введення забезпечує більш рівномірний розподіл напруги всередині і по поверхні введення. В результаті цього можна створювати вводи на дуже високі напруги - до 750 кВ і вище.
