Поляризація при подвійному променезаломлення

Подвійне променезаломлення полягає в тому, що один промінь, падаючий на кристал (крім кристалів кубічної симетрії) поділяються на два променя, які йдуть в різних напрямках з різними швидкостями.

Ці промені є поляризованими по взаємно перпендикулярними площинами. Один називається звичайний і позначається «О», другий - незвичайний «е».

Звичайний промінь підпорядковується законам заломлення, зокрема, якщо падає на поверхню кристала нормально, то він не змінює свого заломлення. Незвичайний промінь не підкоряється цим законам.

Існує напрямок в кристалі, в якому обидва променя йдуть з одного швидкістю не розділяючись. Цей напрямок називається оптичною віссю кристала. Площина, проведена через оптичну вісь кристала і падаючий промінь, називаються перетином або головною площиною кристала. Причина подвійного променезаломлення є изотропия кристалів, тобто властивості кристалів розрізняються за різними напрямками. Відзначимо, що звичайний промінь поляризований в площині перпендикулярній головній площині і головного перетину, а Незвичайний - площині паралельної головній площині.

Для незвичайного променя всі напрямки в просторі не будуть еквівалентними, тому що E в цьому промені буде спрямований під різними кутами до оптичної осі.

З цієї причини хвильовий фронт точкового (вторинного) джерела звичайної хвилі буде являти собою сферу, а Незвичайні хвилі - еліпсоїд обертання.

У зв'язку з цим швидкість звичайної хвилі не залежить від напрямку і середу для звичайної хвилі можна охарактеризувати як.

Особливу хвилю можна характеризувати швидкістю в напрямку перпендикулярному оптичній осі -.

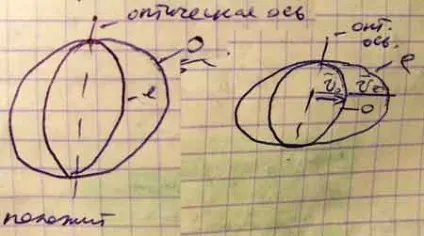

По виду хвильової поверхні і по співвідношенню швидкостей і і кристали з двома променезаломленням поділяються на позитивні і негативні.

Для позитивних> =>. Для негативних кристалів - <=> .

- кристал - ісландський шпат.

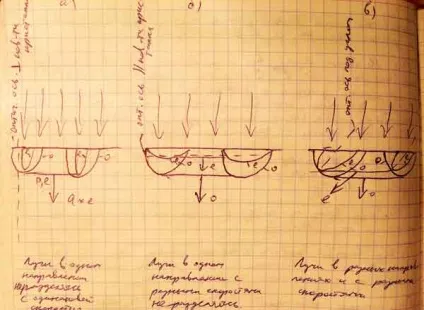

Виходячи з хвильового фронту за принципом Гюйгенса можна пояснити подвійне променезаломлення.
