Побудова похилих перерізів

Розглянемо вал, що складається з двох частин (призматической і циліндричної) і побудуємо його похилий переріз площиною Б-Б (рис. 68).

Побудова похилих перерізів виконується в наступній послідовності:

1). З'єднуємо розімкнуті лінії перетину тонкої лінією і на вільному полі креслення вичерчуємо паралельну їй лінію, яка буде віссю симетрії майбутнього перетину (рис. 69).

2). На лінії перетину Б-Б відзначаємо точки її перетину з контурними утворюють вала (точки 1,2,3,4,5,6 на рис.70) і проміжні точки на циліндричній поверхні (точки між т.2 і т.5 на рис 70). Ці ж точки відзначаємо на осі симетрії (на точно таких же відстанях один від одного).

3). З отриманих точок на осі проводимо перпендикуляри, на яких відкладаємо відстані, відповідні відстаням від цих же точок на вигляді збоку до контурної лінії. Наприклад, для точки 1 ця відстань дорівнює 0; для точки 2 треба відкласти два відстані: 2-а і 2-б, тобто відстань від точки 2 до поверхні призми і циліндра відповідно; для точки 3 ця відстань дорівнює довжині відрізка 3-в. Т.ч. ми отримуємо точки, що належать контурної лінії перетину (рис.70).

Ріс.69. Побудова осі симетрії перерізу

4). З'єднуємо отримані контурні точки, при цьому точки лежать на гранних поверхнях (призма, піраміда) з'єднуються прямолінійними відрізками, а точки на поверхнях обертання (сфера, циліндр, конус) - гладкими лекальними кривими (рис.70).

5). Якщо перетин виходить що складається з окремих частин, замінюємо його на перетин за типом розрізу (рис.70).

6). Виконуємо штрихування і обводимо перетин суцільної основною лінією. Допоміжні лінії побудов можна прибрати. Позначаємо розтин.

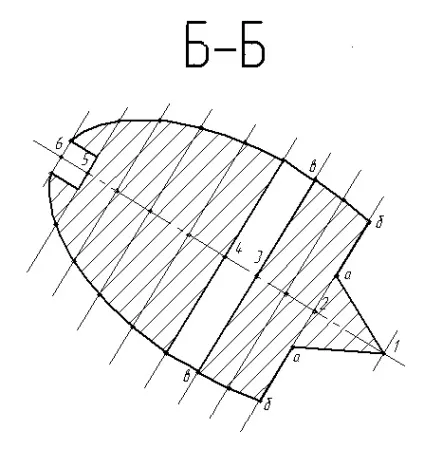

Рис.70. Побудова похилого перерізу вала

6.2 Графічна робота №5 «Перетини валу»

Мета роботи: навчитися виконувати нормальні і похилі перетину деталі і позначати їх.

1). Виконати винесені перетину вала в місцях, зазначених літерами.

2). Оформити креслення.

Завдання виконується за варіантами на форматі А3 (420 х 297), основна напис за формою 1 Гост 2.104-68. У графі "Позначення" основного напису підписати ПЧ.XX.04 шрифтом № 10, де ПЧ - тема завдання (проекційне креслення), XX- номер варіанта завдання, 04 - номер роботи. У графі "Найменування" основного напису підписати «Вал».

Приклад виконання роботи дивись в Додатку 5.

Порядок виконання роботи:

1). На аркуші формату А3 накреслити рамку і штамп основного напису.

2). Перекреслити наявне зображення валу. Проставити розміри.

3). Виконати винесені перетину в місцях, зазначених в завданні т.ч. щоб вони проходили через різні елементи деталі (отвори, пази і т.д.). При необхідності позначити перетину.

4). Виконати похилий переріз. Позначити його.

5). Заповнити основний напис відповідно до завдання.

7. Зубчасті передачі. Графічна робота №6 «колесо зубчасте (робоче креслення)»

7.1 Зубчасті передачі. теоретичні положення

У зубчастої передачі рух передається за допомогою зачеплення пари зубчастих коліс, менше з яких називається шестернею. а більше -Колеса. Термін «зубчасте колесо» відноситься як до шестерні, так і до колеса. Параметри шестерні прийнято позначати з індексом 1, параметри колеса - з індексом 2.

Зубчасті передачі поділяють залежно від:

- розташування геометричних осей валів із зубчастими колесами на циліндричні (при паралельних осях), конічні (при пересічних осях) івінтовие (при перехресних осях); рейкову передачу розглядають як окремий випадок циліндричної зубчастої передачі з колесом, діаметр якого дорівнює нескінченності;

- розташування зубів на ободі колеса на прямозубиє, косозубиє, шевронні і скруговимізубьямі;

- форми профілю зуба - евольвентні, циклоїдальні і сзацепленіемНовікова;

- взаємного розташування коліс - із зовнішнім ілівнутреннімзацепленіем;

- числа ступенів передачі - одне - імногоступенчатие;

- характеру руху валів - рядові іпланетарние.

Переважно застосовують прямозубиє циліндричні і конічні передачі з евольвентними зубами.

Основні параметри зубчастого колеса представлені на рис. 71. Ділильна окружність ділить висоту зуба h на дві нерівні частини - головку ha ніжку hf (рис. 71). 3убчатий вінець обмежується колом вершин зубів діаметром da окружністю западин діаметром df.

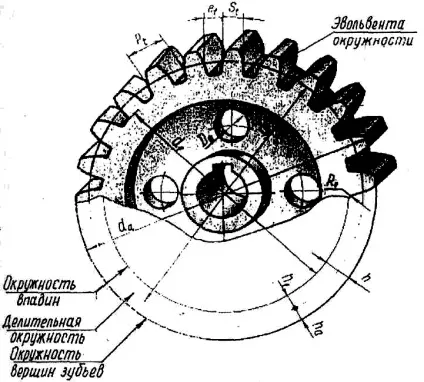

Мал. 71 Параметри зубчастого колеса

За ділильної окружності вимірюють окружний крок Pt окружну товщину зуба St і окружну ширину западин et. Ці параметри можуть мати різну величину залежно від діаметра ділильного кола, по дузі якій вони вимірюються. Тут має місце рівність:

Основними параметром зубів зубчастих коліс є модуль m:

ГОСТ 9563-60 встановлює для евольвентних циліндричних і конічних зубчастих коліс два ряди модулів m в мм (табл. 6). При виборі модуля слід віддавати перевагу модулів першого ряду.

Таблиця 6. Модулі (мм), що застосовуються в зубчастих передачах (витяг з ГОCT 9563-60)

Менші значення коефіцієнтів відносяться до коліс, виконаним зі сталі, великі - з чавуну.

Умовні ізображеніязацепленій циліндричних і зубчастих коліс, а також храпового зачеплення па кресленнях виконують за ГОСТ 2.402-68, 2.403-68. На кресленнях поверхню і утворює вершин зубів показують суцільними основними лініями, поверхню і утворює западин допускається показувати суцільними тонкими лініями. Ділильні (і початкові) окружності показують штрихпунктирними лініями.

При виконанні навчальних креслень зазвичай орієнтуються на застосування некоррегірованних коліс нормального евольвентного зачеплення, при цьому параметри коліс знаходяться в залежності від модуля m і числа зубьевz.

Креслення циліндричних зубчастих коліс повинні бути виконані відповідно до вимог стандартів ЕСКД і ГОСТу 2.403-75.На зображенні зубчастого колеса повинні бути вказані:

а) діаметр вершин зубів;

в) розміри фасок або радіуси кривизни ліній притуплення на крайках зубів. Допускається вказувати розміри фасок або радіуси кривизни ліній притуплення в технічних вимогах креслення;

д) шорсткість бічних поверхонь зубів.

Приклад виконання креслення циліндричного зубчастого колеса дивись в Додатку 5.

На кресленні зубчастого колеса повинна бути поміщена таблиця параметрів зубчастого вінця (рис. 72, 73, 74). Таблиця параметрів повинна складатися з трьох частин, які повинні бути відокремлені один від одного суцільними основними лініями:

перша частина - основні дані;

друга частина - дані для контролю;

третя частина - довідкові дані.

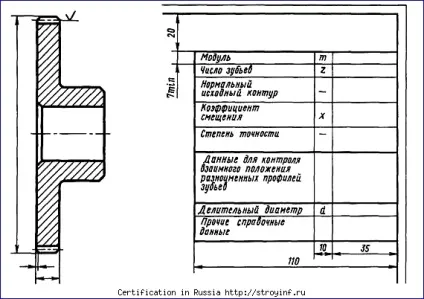

Мал. 72. Приклад вказівки параметрів зубчастого вінця на кресленні

прямозубого циліндричного зубчастого колеса зі стандартним вихідним контуром

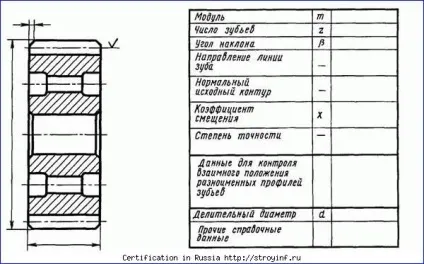

Мал. 73. Приклад вказівки параметрів зубчастого вінця на кресленні косозубого циліндричного зубчастого колеса зі стандартним вихідним контуром

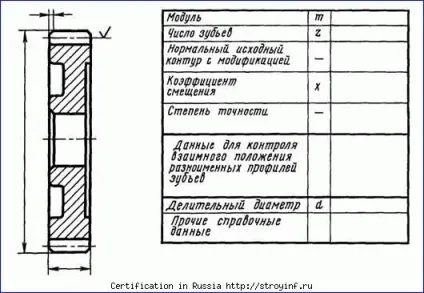

Мал. 74. Приклад вказівки параметрів зубчастого вінця на кресленні прямозубого циліндричного зубчастого колеса зі стандартним вихідним контуром

У першій частині таблиці параметрів повинні бути приведені:

в) кут нахилу лінії зуба b косозубих і шевронних зубчастих коліс;

г) напрямок лінії косого зуба - написом «Правое» або «Ліве», для шевронних зубчастих коліс - написом «Шеврон»;

д) нормальний вихідний контур:

е) коефіцієнт зміщення х з відповідним знаком. При відсутності зміщення слід проставляти 0;

ж) ступінь точності і вид сполучення по нормам бічного зазору за відповідним стандартом і позначення цього стандарту.

У другій частині таблиці параметрів вінця повинні бути приведені дані для контролю взаємного положення різнойменних профілів зубів.

У третій частині таблиці параметрів вінця повинні бути приведені: ділильний діаметр d, при необхідності - інші довідкові дані. Невикористані рядки таблиці параметрів слід виключати або прокреслювати.

У навчальних кресленнях допускається виконувати тільки першу частину таблиці параметрів.
