Плазмовий »динамік своїми руками
Для тих, хто хоче зробити щось дійсно унікальне і видатне, можна порекомендувати зібрати «плазмовий динамік». Суть пристрою полягає в тому, що при підключенні його до аудіосистеми, воно починає утворювати електричну дугу, яка буде видавати звук прямо як динамік, але при цьому рухомі деталі (наприклад, мембрана динаміка) тут відсутні. Звук утворюється завдяки вібраціям, які утворює електрична дуга.
УВАГА!
Ця саморобка вважається досить небезпечною, так як вона працює на високій напрузі. Збирати і використовувати її потрібно вкрай обережно. Пристрій може пошкодити електричні прилади, які будуть перебувати біля нього, не виняток і аудіосистема, до якої буде підключатися цей динамік. Також пристрій може привести до порушення роботи кардіостимулятора і інших подібних приладів.
Матеріали і інструменти для саморобки:
- мікросхема TL494;
- конденсатор 47нФ 250В або інший з подібним робочою напругою;
- електролітичний конденсатор на 200мкФ (підійде і 220мкФ) номіналом 50В;
- конденсатор 10нФ 50В;
- конденсатор 100нФ 50В;
- один резистор на 10 Ом і один на 2.2КОм (0.25 Вт);
- діод типу UF4007 або інший подібний з характеристиками 1А / 500В (або більше);
- один потенціометр на 10КОм і один на 22кОм (0.25 Вт);
- аудіороз'єм;
- МОП-транзистор типу IRF540 або подібний;
- дроти;
- один великий радіатор;
- один рядковий трансформатор (можна дістати з старого телевізора або монітора);

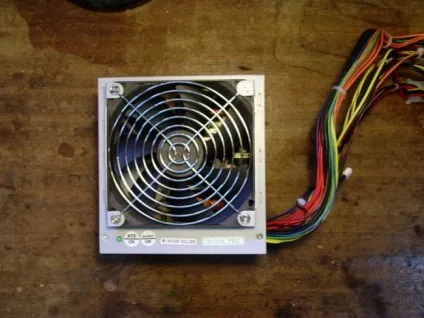

- джерело живлення на 12В (необхідний для TL494, підійде батарея на 9В);
- для сатиричного трансформатора потрібен джерело живлення 12-40В;
- друкована плата;
- макетна плата.
З інструментів будуть потрібні: паяльник, кусачки, плоскогубці, клейовий пістолет, тримач для пайки, не зайвим буде стриппер.
Процес виготовлення саморобки:
Крок перший. Електронна схема саморобки
В системі присутній мікросхема TL494, вона працює як модулятор і вібратор. Вона виробляє високу частоту від (5KHz до 45KHz), завдяки якій і утворюється електрична дуга. Ну а далі при подачі аудіосигналу починає генеруватися несуча висока частота, в результаті електрична дуга коливається в двох частотах, тобто від генератора і від частоти аудіосигналу. Щоб відфільтрувати шум, застосовується потенціометр 22К. Як тільки частота стає більше 20 кГц, людське вухо вже не може її почути і в підсумку залишається тільки звукова частота.

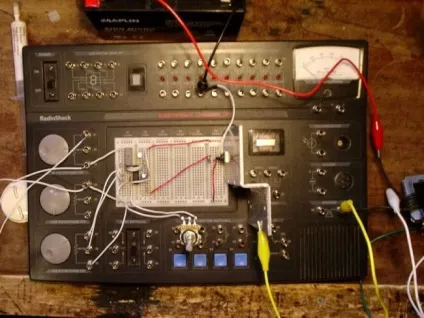

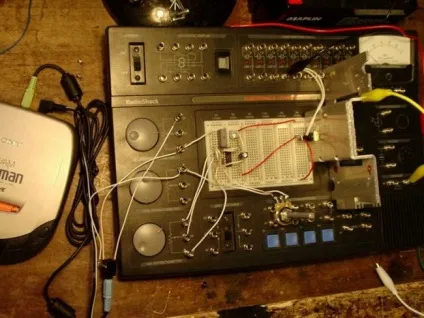

Крок п'ятий. Завершальний пристрої
Після заключної збірки систему потрібно знову перевірити. Якщо вона не працює, потрібно уважно оглянути місця пайки. Можливо, десь контакти припаяні слабо або є перемички. Але якщо все зібрано якісно і строго за схемою, ніяких проблем виникнути не повинно.
У висновку всю електроніку рекомендується помістити в корпус, щоб не пошкодити саморобку при експлуатації. Та й небезпечно користуватися самоделкой в такому вигляді.
Крок шостий. Як налаштувати саморобку
Управляти пристроєм можна за допомогою двох потенціометрів, за допомогою 10КОм змінюється внутрішня частота вібрацій TL494, вона регулюється в діапазоні 5 кГц - 50 кГц. Якщо потрібно відтворювати дугою музику, то за допомогою цього потенціометра потрібно налаштувати частоту так, щоб прибрати всі шуми, в результаті музика повинна бути чистою.
Що ж стосується потенціометра 22кОм, то за допомогою нього можна управляти гучністю динаміка. Чим голосніше буде грати динамік, тим коротше буде дуга.
