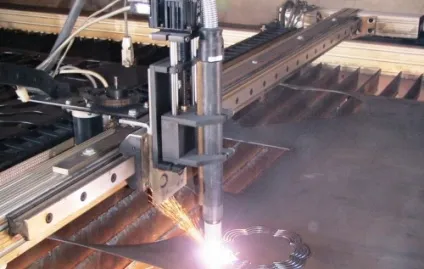

Плазмова різка являє собою спосіб різання металів із застосуванням замість різця в якості ріжучого інструменту струменя плазми. Між електродом і соплом апарату або поверхнею металу, що розрізає запалюється електрична дуга. У сопло апарату в свою чергу подається під тиском газ, який перетворюється в плазму під впливом електричної. Плазма нагрівається до 5 - 30 тисяч градусів, а швидкість роботи становить межах 500-1 500 метрів в секунду.

Поняття плазмового різання

Розрізняють поверхневу і розділову плазмове різання металу. Широке поширення на практиці знайшла саме друга методика. Сама різання може здійснюватися двома способами: плазмовим струменем або дугою. При різанні металу плазмовою дугою включається розрізається метал в електричний ланцюг. Дуга утворюється між виробом і вольфрамовим електродом. При різанні плазмовим струменем в електричний ланцюг виріб не включається. Дуга в різаку виникає між двома електродами.

Зазвичай плазмове різання проводять в атмосфері. Різка при застосуванні додаткової середовища виступає подальшим удосконаленням - за допомогою такого середовища обмежується довжина дуги. При товщині металевого листа в пару міліметрів і використанні кисню як паралельність оброблених поверхонь порівнянна з даними параметром при лазерного різання. Отримання паралельних поверхонь можливо при різанні листів, які мають товщину аж до 10 міліметрів.

Переваги плазмового різання

За допомогою обладнання для плазмового різання ви можете обробляти майже будь-які метали - чорні та кольорові, а також тугоплавкі. За допомогою плазмового різання можна обробляти метали в кілька разів швидше газового різання. Технологія плазмового різання дозволяє отримувати заготовки без якихось обмежень по геометричній формі. Можливий і процес складної фігурної різання.

Подібна технологія дозволяє розрізати метал точно і швидко, причому процедура ефективна при роботі з металом різної товщини - близько 0,5 - 50 міліметрів. Методика плазмового різання на відміну від кисневої технології різання дозволяє розрізати залізовмісні матеріали і матеріали, що заліза не містять. Застосування плазмової технології для різання металу, що не містить заліза, є більш швидкою, безпечною і ефективною альтернативою механічної різанні.

Плазмова різка металу за технічними характеристиками і швидкості різання є особливо ефективною для прямих різів, наприклад, для різання листів і зачистки крайок, для обробки профілів. Серйозною перевагою в порівнянні з лазерною різкою є можливість обробки більше широких листів металу, різання листів під кутом для майбутньої зварювання і отримання деталей з невеликими дефектами на поверхні, окалини і забрудненнях.

При плазмовому різанні виходять набагато менші витрати на метр довжини металу. Тому дана методика останнім часом набула широкого поширення на великих виробництвах. При використанні додаткової середовища плазмова різка може застосовуватися на повітрі і навіть під водою. Саме вода, яка потрапляє між соплом і плазмою, виступає додатковою середовищем при різанні алюмінію і легованих сталей, обробці низьколегованих і м'яких сталей.

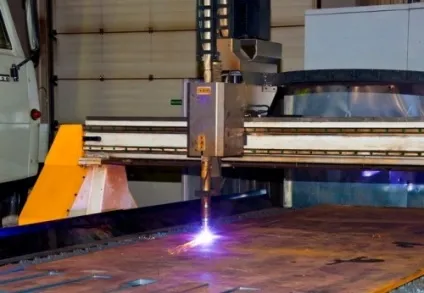

Принцип роботи апарату плазменного різання

Апарат для плазмового різання призначається для високотемпературного місцевого нагріву струменем плазми поверхонь матеріалів, які мають малу товщину, в процесі термічної обробки. Застосування апарату плазмової різки - різка електропровідного і неелектропровідних матеріалу, пайка і зварювання високотемпературними припоями, поверхнева термічна обробка (гарт, місцевий отжиг, вогнева зачистка), зварювання чорного і кольорового металу та інші роботи, які пов'язані з високотемпературним місцевим нагріванням.

Реалізується в плазмової пальнику технологія отримання з водяної пари плазми. Принцип плазмового різання металу в загальних рисах можна описати так: у вузькому каналі сопла запалюється електрична дуга, через цей канал продувається водяна пара, інтенсивно охолоджуючи дугу. Водяна пара при цьому іонізується, і в результаті чого створюється плазмовий струмінь, яка має температуру близько 6000 градусів.

У процесі різання металу плазма не нагріває повітря великі ділянки металу. Матеріал, який розрізається плазмовим різаком, здатний охолоджувати набагато швидше, ніж метал, що розрізаний кисневої різкою. Функція пара робочої рідини зведена до охолодження самих навантажених частин пальника - катода і сопла, стабілізації стовпа розряду і видування з сопла дуги. Система подачі пари діє по «відкритою схемою»: з резервуара самопливом пар потрапляє по каналах охолодження в розрядну камеру і викидається через сопло в атмосферу.

Стабілізація дуги щодо осі центру сопла забезпечується соосношеніем сопла і катода спеціальної конструкції і спірального потоку пари за допомогою тангенціальної подачі в камеру. В резервуарі пальника розміщений запас робочої рідини. В резервуарі пальника знаходиться капілярно-пористий вологопоглинаючі матеріал, який служить для транспортування робочої рідини до поверхні нагрівача за допомогою капілярного ефекту. Джерело живлення на катоді має негативний потенціал і на соплі позитивний.

Вибір апарату плазменного різання

Якщо ви вирішили прикупити таке обладнання, для початку варто ретельно проаналізувати якісь параметри, які будуть впливати на якість роботи апарату плазменного різання. Є опції, які є принципово важливими для різака, є - додаткові, які в ваших умовах роботи можуть просто не знадобитися.

Види апаратів плазмової різки

Апарати плазмового різання діляться на два різновиди: інверторні і трансформаторні.
До переваг інверторних апаратів плазмової різки металу відносять такі параметри, як компактність, мале споживання енергії, привабливий дизайн і невелика вага. До недоліків зараховують невисоку тривалість включення особливо на великому струмі і обмеження по максимальній потужності - не більш 70 Ампер. Але головним недоліком виступає те, що інверторні плазморізи є дуже чутливими до перепадів напруги.

До переваг трансформаторних апаратів плазмової різки відносять високе продовження включення і значну надійність. До того ж при падінні напруги поломки апарату не відбувається, тільки зменшується його потужність. Установки з продовженням включення більше 70% можна застосовувати для автоматичного різання, де тривалість безперервної роботи плазмотрона набагато більше, ніж при ручному різанні. До недоліків відносять розміри і вага, який є значно більшим, ніж у плазмових інверторів, а також вища енергоспоживання.

потужність апарату

Підбирати номінальну потужність апарату необхідно залежно від товщини і виду металу, що розрізає. Товщину металу визначає тип газового потоку (азот, повітря) і діаметр сопла. Визначте, який ви будете різати метал, і перевірте потужність вашого обладнання. Наприклад, апарат, який має вхідну потужність 60 або 90 Ампер, здатний різати метал, що відрізняється товщиною до 30 міліметрів.

Апарат подібного типу призначений для використання в різних галузях промисловості, при проведенні робіт в автомобільних ремонтних і домашніх майстерень. Якщо ви бажаєте різати товстий метал, то варто вибрати апарат з номінальною потужністю 90 або 170 Ампер, як на фото плазмового різання металу на нашому сайті. Використовуючи даний апарат, ви зможете порізати метал, який має товщину до 50 міліметрів.

Обов'язково варто перевірити первинна напруга і силу струму, що необхідна для джерела живлення. Також варто визначити, чи потрібен вам універсальний апарат, що здатний працювати з різними струмом і напругою. Деякі апарати можуть працювати тільки з напругою 380 або 220 Вольт, однофазним або трифазним струмом харчування. У деяких апаратах зарубіжного виробництва передбачена функція Auto-Line, що дозволяє приєднувати обладнання до будь-якої електричної мережі.

Швидкість і час різання

Перед покупкою апарату зварювальної різання потрібно перевірити швидкість різання даного обладнання. Зазвичай цей показник вимірюється сантиметрами в хвилину. Деякі апарати можуть перерізати метал, який має товщину 30 міліметрів, протягом 5 хвилин, інші - за одну хвилину. Швидкість різання є дуже важливою характеристикою, особливо коли потрібно зменшувати витрати часу.

При покупці апарату плазменного різання потрібно звернути увагу на тривалість його роботи - час, на протязі якого апарат може працювати без перегріву. Якщо тривалість роботи становить 60%, то апарат може працювати без перерви 6 хвилин, а протягом 4 хвилин йому потрібно охолоджуватися. Дуже важлива висока тривалість для виконання довгих розрізів або використання апарату при підвищеній температурі.

Тривалість роботи вказується, як правило, для максимальної потужності апарату. Якщо ви будете використовувати обладнання з меншою потужністю, то тривалість його роботи відповідно збільшиться. Температура середовища, де експлуатується апарат плазмового різання, також впливає на цей показник.

Плазмовий пальник

Вибирати плазматрон необхідно в залежності від особливостей продуктів або матеріалів, які ви будете різати. Плазмовий пальник завжди повинна мати достатню потужність для забезпечення якісного різання в важких умовах і бути стійкою до ударів при інтенсивній експлуатації. Ви можете використовувати плазматрони різної конструкції.

Довжина додатковий елемент, тобто відстань між плазмової пальником і робочою поверхнею, залежить від необхідної сили струму і товщини металу, що розрізає. При використанні малих струмів можна доторкнутися соплом до поверхні металу. При використанні великого струму (більше 60 Ампер) відстань між поверхнею металу і плазматрон має бути мінімум 1,6-4,5 міліметрів.

При виборі плазмового пальника рекомендується з'ясувати, для якої мети вона буде служити, тому що можливі різні конструкційні рішення. Якщо пальник буде використовуватися тільки в межах малих струмів і розрізати виключно тонкі листи металу, то захисний газ для охолодження плазматрона не потрібно, і в пальник буде подаватися тільки повітря, що необхідний для різання. Якщо ви використовуєте плазматрон для різання товстого листового металу, то потрібен більший струм, і бажано в плазматрон подавати азот, а не повітря.

Зовнішні параметри апарату

Якщо вам потрібен переносний апарат, дуже важливими факторами виступають його розміри і вага. Можна купити невеликий переносний агрегат, який важить менше 40 кілограмів. Також у продажу є потужні апарати, які важать більше, вони служать стаціонарними постами різання і здатні якісно виконувати різання металів, що відрізняються товщиною до 50 міліметрів.

Використання апарату плазменного різання

Ручну плазмову різку металу за допомогою спеціального обладнання може проводити навіть людина без зварювального досвіду. Маючи апарат плазмового різання в домашньому побуті, ви можете здійснювати різання металу та інших матеріалів - пластику, деревини, керамічної плитки. Але іноді не по кишені купити готовий апарат, тому що його вартість, а тому і ціна плазмового різання занадто висока. В цьому випадку можна виготовити плазмовий різак самостійно, купивши блок живлення і сопло.

Плазмові різаки, створені своїми руками, не поступаються за потужністю заводським. В якості робочого матеріалу для плазми використовують в саморобних апаратах повітря. Для охолодження застосована рідка система: порожнину анодного блоку прийнято заповнювати тосолом або звичайною водою. Дугу в соплі можна отримати за допомогою вольфрамового стержня, для виготовлення якого беруть шматочок електрода. Решта частини продаються в магазинах в якості комплектуючих. Залишається тільки зібрати їх воєдино.

Працюючи з апаратами плазмового різання, потрібно строго дотримуватися правил безпеки, тому що при цій роботі має місце велика кількість факторів, які становлять небезпеку для людини: температура, висока напруга, розплавлений метал і ультрафіолетове випромінювання. Рекомендується носити одяг зварника і під рукою мати зварювальний щиток з затемненими стеклами.

Перед початком процесу плазмового різання металу своїми руками необхідно оглянути захисний щиток, електрод і сопло! Не можна починати роботу, якщо електрод або сопло недостатньо закріплені. Не бажано стукати плазматрон для видалення бризок металу, тому що можна його пошкодити. Для економії матеріалів потрібно уникати обриву і частого запалювання плазмової дуги.

При підготовці до роботи апарату плазменного різання в нього подається стиснене повітря. Можна вибрати один з трьох джерел стисненого повітря: підключення до системи стисненого повітря, яка є на заводі, балони стисненого повітря або повітряний компресор. Левова частка апаратів мають регулятор, який необхідний для подачі і розподілу повітря в системі.

При розрахунку певного струму і швидкості різання рекомендується виконати кілька пробних розрізів при високому струмі. При необхідності, залежно від швидкості різання, ви можете зменшувати струм. Якщо він є занадто високим або швидкість різання виступає маленької, розрізається метал буде перегріватися і може виникати окалина. Правильно визначивши ток і швидкість різання, ви зможете отримати чистий розріз, на якому практично не виникає окалини, а розрізається метал не деформується.

Плазмове різання листового металу прийнято починати, розміщуючи пальник близько до краю, що розрізає. Далі потрібно натиснути кнопку вимикача пальника, після цього запалиться чергова дуга, а потім ріжучий дуга. Після того, як ріжучий дуга запалилася, потрібно повільно рухати пальник уздовж бажаної лінії розрізу. Регулювати швидкість руху необхідно так, щоб іскри виднілися зі зворотного боку листового металу. Дугу направляється під прямим кутом до металу і вниз.

Якщо на зворотному боці металу не помітно іскор, то метал наскрізь НЕ прорізався. Це може відбуватися через надмірно великій швидкості руху, малого струму або направлення струменя плазми до поверхні металу не під кутом 90 градусів. Після закінчення різання пальник слід злегка нахилити в бік кінця розрізу або зупиниться на час, щоб закінчити процес різання. Після того, як була відпущена кнопка вимикача на пальнику, повітря для охолодження пальника деякий час подаватися ще буде.

Проплавити отвір в металі вийде, якщо кут нахилу пальника досягне 40 градусів. Необхідно натиснути кнопку вимикача пальника апарату плазменного різання. Коли загорілася ріжучий дуга, слід нахилити пальник таким способом, щоб кут її нахилу сягав 90 градусів. Тільки тоді дуга зможе наскрізь проплавити основний метал. Рекомендується керуватися таким правилом: таким способом ви зможете проплавити метал товщиною не більше найвищої товщини металу, що розрізає, що вказана в паспорті апарату плазменного різання.

Таким чином, якщо потрібно розкроїти метал або зробити отвір в цілісному металевому виробі, найкращим варіантом для проведення подібних робіт є за технологією і вартості плазмова різка металу. Для здійснення даної процедури необхідний спеціальний різак, відмінна риса якого криється в тому, що різка відбувається не завдяки електричній дузі, а за рахунок утворення потоку розжареної плазми.
