Доброго часу доби, шановні гості сайту «Нотатки електрика».
Сьогодні ми розглянемо з Вами плакати і знаки безпеки. Вони відносяться до засобів захисту в електроустановках від електричних полів.
Всього існує 13 плакатів і знаків безпеки. У даній статті ми з усіма з ними познайомимося більш детально і наочно.
Застосування плакатів і знаків безпеки
Для початку розглянемо для чого ж застосовуються плакати і знаки безпеки.
1. Заборона конкретних дій
За допомогою плакатів і знаків безпеки ми забороняємо конкретні дії з комутаційними апаратами (високовольтні вимикачі, роз'єднувачі, рубильники, автоматичні вимикачі тощо), у разі помилкового вмикання яких на робоче місце може бути подано напругу.
За допомогою плакатів і знаків безпеки ми попереджаємо обслуговуючий (ремонтний) персонал про небезпеку. Небезпека полягає в наближенні працівника до струмоведучих частин, які знаходяться під напругою, на відстань менше допустимого. Також сюди можна віднести попередження про підвищеної напруженості електричного поля.
У цьому випадку застосовують попереджувальні плакати та знаки.
3. Дозвіл конкретних дій
За допомогою плакатів і знаків безпеки ми дозволяємо робити працівникам певні (конкретні дії), відповідно, при виконанні вимог електробезпеки.
У цьому випадку застосовують розпорядчі плакати.
Ну і останній пункт, де застосовуються плакати і знаки безпеки, це вказівка місця установки переносного заземлення.
Форма і класифікація плакатів і знаків
Плакати і знаки безпеки повинні виготовлятися, строго за вимогами ГОСТ.
Плакати поділяються на:

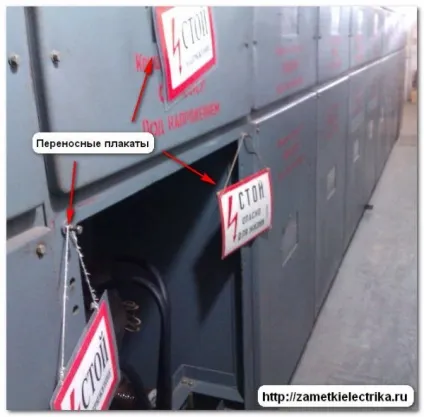

Звичайно ж на практиці частіше використовуються переносні плакати. Нижче на фотографії Ви можете побачити застосування переносних плакатів на прикладі високовольтного комплектного розподільчого пристрою (КРУ) з боку кабельного відсіку.

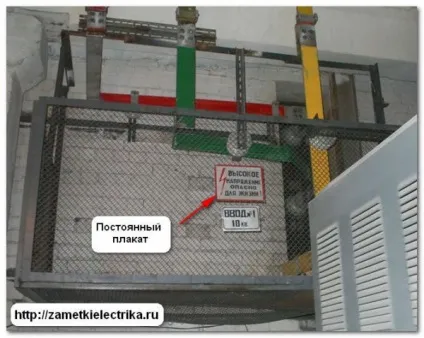

Рідше застосовуються постійні плакати. Наприклад, на щитах огородження. або на сітках огорож збірних шин. Приклад дивіться нижче.
Знаки можуть бути тільки постійними.
Як необхідно виготовляти постійні плакати і знаки?
Постійні плакати і знаки необхідно виготовляти з електроізоляційних матеріалів. До речі, хочу звернути особливу увагу на знаки. В основному всі знаки у нас до сих пір встановлені металеві за старими вимогам, що, природно, не припустимо.
Застосування плакатів і знаків з металевих матеріалів допускається тільки за однієї умови - вони повинні бути встановлені далеко від струмоведучих частин.
Знаки, які повинні розташовуватися на бетонних і металевих поверхнях (стовпи, осередки бетонного розподільного пристрою, двері підстанцій) наносять фарбами за допомогою трафаретів.

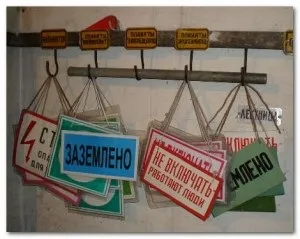

Як необхідно виготовляти переносні плакати?
Про переносні плакати все ясно і зрозуміло. Вони повинні виготовлятися тільки з електроізоляційних матеріалів, і ніяк більше.
