Питання 36 приведіть і поясніть діаграму ізотермічного перетворення

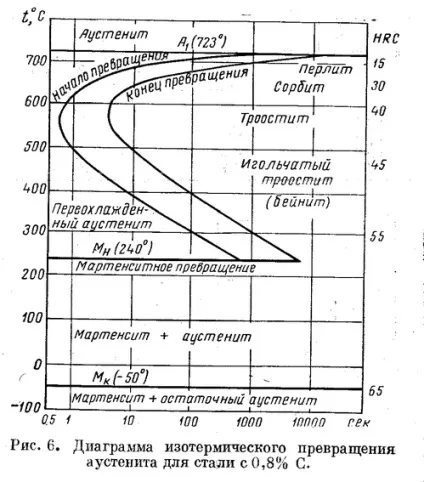

Перетворення аустеніту при різних ступенях переохолодження описується так званими діаграмами ізотермічного перетворення аустеніту. На рис. 6 приведена така діаграма для евтектоїдной вуглецевої сталі. В результаті розпаду аустеніту в області температури від А 1 до вигину кривої ізотермічного перетворення утворюється суміш фериту і цементиту. Дисперсність цієї суміші тим більше, чим нижче температура розпаду, т. Е. Чим більше ступінь переохолодження.

Питання 37 які структури утворюються при дифузійному перетворенні аустеніту

Перліт (від фр. Perle - перлина) - одна із структурних складових залізовуглецевих сплавів - сталей і чавунів: є евтектоїдних суміш двох фаз - фериту і цементиту (у легованих сталях - карбідів). Перліт - продукт евтектоїдного розпаду (перлітного перетворення) аустеніту при порівняно повільному охолодженні залізовуглецевих сплавів нижче 727 ° C. При цьому γ-залізо переходить в α-залізо, розчинність вуглецю в якому становить від 0,006 до 0,025%; надлишковий вуглець виділяється у формі цементиту або карбідів. Залежно від форми розрізняють перліт пластинчастий (основний вид перліту; обидві фази мають форму пластинок) і зернистий (округлі зернятка, або глобули, цементиту розташовуються на тлі зерен фериту). Зі збільшенням переохолодження зростає число колоній перліту, тобто ділянок з одноманітною орієнтацією пластинок фериту і цементиту (карбідів), а самі пластинки стають більш тонкими. Механічні властивості перліту залежать в першу чергу від межпластіночного відстані (сумарна товщина пластинок обох фаз): чим воно менше, тим вище значення межі міцності і межі текучості і нижче критична температура хладноломкости.

Троостит (тростит. Труст; по імені французького хіміка Луї-Жозефа Труст (англ.) (Фр. L. J. Troost)) - структурна складова залізовуглецевих сплавів (чавуну, сталі). Троостит є високодисперсним перлитом. Останній, в свою чергу, являє собойевтектоіднуюсмесьферрітаіцементіта.

Перліт, сорбіт і троостит - структури, що мають однакову природу (ферит + цементит) і відрізняються лише ступенем дисперсності цих складових.
