Піскоструминний пістолет - призначення та застосування інструменту для компресора відео
Піскоструминний пістолет є дуже корисним і потрібним пристроєм, який може використовуватися в різних галузях промисловості. За допомогою цього механізму можна очищати і знежирювати деталі з металу, а також наносити матове покриття масло.
1 Принцип функціонування подібної конструкції
Купити піскоструминне пристрій можна в спеціалізованому магазині, проте якісна конструкція коштує дорого, а бюджетні варіанти найчастіше є неякісними. Тому варто задуматися про те, щоб зробити саморобний пневмо піскоструминний пістолет з верхнім бачком. Саморобний пристрій не позбавлене недоліків, але їх можна перекрити хорошою продуктивністю і низькою вартістю пристосування. За допомогою подібного вироби можна самому виконувати різні роботи: наносити матове покриття скла, видаляти іржу і т.д.
Щоб зробити подібну конструкцію, потрібно визначити принцип її роботи. Пристрій функціонує наступним чином: абразивний струмінь, яка знаходиться під високим тиском, буде вилітати з пістолета. Результат виконуваних робіт залежить від того, які матеріали планується використовувати.
Щоб спорудити дану конструкцію своїми руками, знадобиться підготувати маленький компресор і спеціальний пісок для будівництва. Останній елемент можна не купувати, а просіяти звичайний пісок через сито з маленькими осередками. Якість використовуваного піску потрібно вибирати виходячи з поставлених завдань. Під час роботи з піскоструминним пістолетом важливо пам'ятати про техніку безпеки.

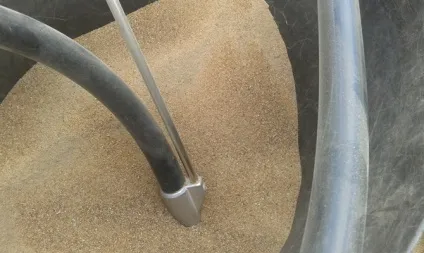

Спеціальний пісок для піскоструминних робіт
Знадобиться вивчити сферу використання піскоструминного пристрою і зрозуміти, як працює цей виріб. Після цього важливо визначитися з тим, з якою метою буде використовуватися виготовляється конструкція. Якщо виріб буде необхідно для декоративної обробки скла, знадобиться спорудити піскоструминну камеру. Якщо планується виконувати очистку деталей з металу, то буде необхідно пристрій відкритого типу.
Саморобний пристрій складається з декількох головних елементів: рукоятки з наконечником і двох штуцерів. Перед тим як приступати до спорудження конструкції, потрібно буде вибрати сопло, через яке буде викидатися струмінь повітря з абразивним матеріалом. Даний елемент найкраще придбати в готовому вигляді, немає сенсу виточувати його своїми руками, так як дуже складно отримати деталь необхідної якості. Говорячи про те, як вибрати дану деталь, потрібно знати, що найчастіше використовуються пристрої з керамічним соплом.
Далі під сопло слід виготовити корпус пістолета, до якого в подальшому будуть приєднуватися штуцери і рукоятка. Найпростіший пристрій складається з фітингів, трійників і пляшки із пластику. Також потрібен компресор, від якого до пристосування буде підводитися стислий повітряний потік.
2 Необхідні елементи
В якості витратного матеріалу можна використовувати звичайний пісок, який треба буде просіяти. Однак даний матеріал допускається використовувати лише в разі, якщо планується виконувати очистку. У всіх інших випадках слід використовувати абразивні матеріали, які можна придбати в спеціалізованих магазинах.
Щоб підвищити ефективність робіт, в конструкції повинна бути спеціальна камера. Вона являє собою ящик, який зварюється з металевих заготовок і обшивається сталевими пластинками. Подібний пристрій можна використовувати для обробки маленьких деталей. Спорудити даний елемент зможе навіть початківець майстер. Для зручності конструкцію потрібно розмістити на рівній основі.

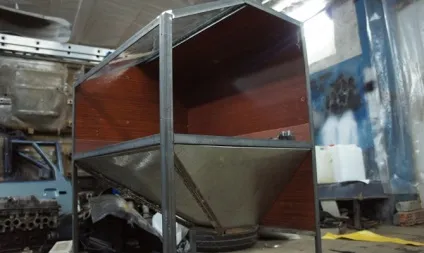

Спеціальна зварна камера з металевих заготовок
У передній частині конструкції повинно бути кілька отворів, в які можна буде вставити руки з рукавичками. Нижня частина конструкції являє собою грати з сталевого дроту. Під нею слід розмістити жолоб, через який будуть виходити відпрацьовані матеріали. Усередині пристрою буде розміщуватися пневматичний пістолет. Камера повинна висвітлюватися. Пристрій рекомендується обладнати вентиляцією.
Якщо є бажання, можна спорудити своїми руками напірну конструкцію. Для цього потрібно підготувати бочку з металу з обрізаним дном, в якому буде змонтований корпус. У нижній частині слід прикріпити затвор з трійником. До нього під'єднаються сопла, рукав, компресор зі шлангом.
Знадобиться підготувати такі елементи:
- Ежекторний пістолет.
- Повітряне сопло. У більшості випадків виготовляється зі сталі і покривається зносостійким матеріалом.
- Рукав для компресора. Деталь буде приєднуватися до пістолета.
- Всмоктуючий рукав невеликої довжини.
- Заборний патрубок.
3 Як вибрати відповідний компресор?
Компресорне пристрій для піскоструминного апарату можна придбати або відшукати серед невикористовуваних речей. Потужний компресор знайти не так просто, проте можна використовувати гаражне пристрій на 220 В, продуктивність якого складає максимум 300 л / хв. Тиск елемента - 6-7 атм. Розмір ресивера не має значення, так як відбір повітря в даному процесі буде йти постійно. Однак якщо є можливість знайти ресивер, то можна виключити перепади тиску в той час, коли компресор буде виходити на режими.

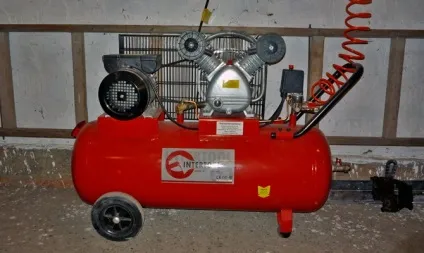

Компресорне пристрій для піскоструминного апарату
Піскоструминне обладнання буває двох видів: інжекторного типу і напірного. Кожен з них має такі особливості:
- Напірний тип. Абразивний матеріал тиском стисненого повітря з резервуара буде подаватися по шлангу до сопла, розганятися в ньому і подаватися на обробляється підставу. Подібний пристрій відноситься до професійного. Щоб спорудити дане пристосування, потрібно підготувати компресор потужністю понад 5000 л / хв. Подібні вироби використовуються для обробки мостів, вагонів і кораблів. Самостійно дані конструкції не виготовляють, так як це недоцільно.
- Інжекторний тип. Абразив буде засмоктуватися в рукав з відкритого резервуара пістолетом. Далі пісок буде подаватися в дану деталь, підхоплюватися струменем повітря і потрапляти в сопло. В кінці пісок буде викидатися на підставу.
4 Технологія виготовлення піскоструминного пістолета
За допомогою рукава для компресора треба буде з'єднати компресорне пристрій і пістолет. Рукав повинен бути невеликого перерізу. Пістолет має запірну арматуру, тому під'єднати елемент дуже просто, при цьому не треба купувати будь-які додаткові крани.
Якщо в конструкції є ресивер, то можна очистити стиснене повітря від вологи і масла, що є великою перевагою.
Наступний рукав знадобиться протягнути від пістолета до ємності з абразивним матеріалом. Чим менше довжина рукава, тим легше пісок буде всмоктуватися. Діаметр цієї деталі повинен бути рівний 20 мм.

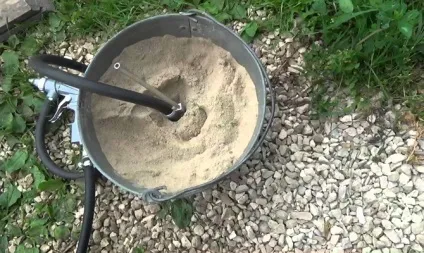

Протягування рукава від пістолета до ємності з абразивним матеріалом
Якщо вставити зворотний кінець рукава в резервуар з абразивним матеріалом, то паркан абразиву відбуватися не буде, так як пісок не текучий, а переміщатися по рукаву він може виключно в підвішеному стані. Тому знадобиться передбачити підсос повітря. Слід взяти невелику трубу, прорізати в ній поглиблення, відповідний діаметру рукава, після чого встановити на трубу шматочок шланга, який буде використовуватися в якості запірного кільця. Даним кільцем можна перекрити поглиблення, щоб відрегулювати обсяг повітря, який підсмоктуватиметься. Якщо повністю відкрити поглиблення, то можна отримати великий повітряний потік і маленьку струмінь всмоктується абразивного матеріалу. Якщо закрити поглиблення, то абразивний матеріал не буде всмоктуватися. Відповідно, отвір треба прикрити так, щоб потік повітря і абразиву став рівномірним.
Говорячи про те, як працювати з подібним пристроєм, варто знати, що спочатку знадобиться відкрити кран на пістолеті. На даному етапі в корпусі апарату створиться розрідження, за допомогою якого по рукаву пісок буде засмоктуватися в пістолет. Витрата повітря буде залежати від діаметрів змонтованих сопел.
5 Гравірування скла за допомогою піскоструминного пристрою
Перш за все знадобиться заклеїти всі підстави скла плівкою, що самоклеїться. Після цього потрібно буде намалювати бажане зображення і вирізати його. Підстава отриманого малюнка потрібно ретельно обробити за допомогою піскоструминного пристрою. Після того як буде виконаний даний етап роботи, плівку знадобиться зняти. Малюнок повинен вийти чітким і яскравим. Майстер зможе самостійно відрегулювати глибину гравіювання шляхом нанесення на підставу піску кілька разів. Зображення буде оригінально виглядати як самостійно, так і зі світлодіодним підсвічуванням. Саморобний пристрій здатний відмінно впоратися з поставленими завданнями, при цьому воно не буде поступатися дорогим виробам, які продаються в спеціалізованих магазинах.
За допомогою піскоструминного апарату буде можливість прорізати отвори на підставах зі скла. Для цього потрібно взяти пластинку з металу товщиною кілька міліметрів, вирізати в ній поглиблення. Далі треба докласти лист до основи і обробити його. На виконання даної процедури піде 0,5 пляшки піску і максимум 5 хвилин часу. Отвір вийде гладким і без сколів. Конструкція для піскоструминної обробки показує чудові результати в різних сферах застосування.
Зробити піскоструминне пристрій самостійно досить просто. Головне - підготувати всі необхідні деталі і дотримуватися послідовність дій.
