8. Правила прив'язки робочої документації

8.1. Робоча документація - типові проекти, типові проектні рішення (призначені для прив'язки) і робоча документація повторного застосування підлягають прив'язці до конкретного майданчика будівництва. На кожному аркуші прив'язуємося документації ставлять штамп прив'язки відповідно до додатка М.

а) на першому аркуші - за формою 12;

б) на наступних аркушах - за формою 13.

8.2. Обкладинки та титульні листи основних комплектів робочих креслень типових проектів (типових проектних рішень), виданих у вигляді альбомів і випусків, що не прив'язують і замовнику не направляють.

8.3. Штамп прив'язки наносять на вільному полі аркуша, переважно над основним написом або зліва від неї.

8.4. Допускається не наносити штамп прив'язки на незмінні робочі креслення конструкцій, виробів і вузлів в разі їх повторного застосування організацією, що здійснила розробку та затвердження цих креслень. Зазначені робочі креслення записують у розділ документів, що додаються без зміни позначення.

8.5. Зміни при прив'язці вносять відповідно до 7 .5.1 - 7 .5.4. 7.5.14 - 7.5.17 і з урахуванням наступних додаткових вимог:

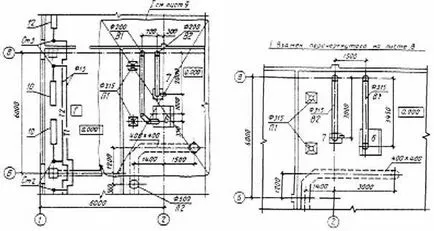

а) якщо змінюваних ділянок зображення два і більше, то їм присвоюють порядкові номери, які проставляють римськими цифрами на полиці лінії-виноски відповідно до малюнком 21;

б) над зміненою ділянкою вказують римською цифрою порядковий номер змінюваного ділянки зображення і напис «Замість перекресленого» відповідно до малюнком 22.

Якщо нове зображення (частина зображення) розміщують на іншому аркуші, то у заміненого зображення вказують також номер аркуша, на якому знаходиться нове зображення.

8.6. Основні написи на аркушах прив'язуємося документації, виданої у вигляді альбомів і випусків, залишають без зміни.

8.7. Зміни при прив'язці рекомендується вносити в один екземпляр документа, який є в подальшому оригіналом, з якого виготовляють копії.

8.8. Анульовані листи виключають з прив'язаною документації без зміни загальної нумерації аркушів.

9 Правила оформлення зброшурованої документації

9.1 Кожен зброшуровані документ оформляють обкладинкою за формою 14. наведеною у додатку Н. Обкладинку не нумеруються і не включають в загальну кількість сторінок.

9.2 Першим аркушем текстового (графічного) документа або декількох зброшурованих документів є титульний аркуш. Титульний аркуш виконують за формою 15 додатка П. Приклад заповнення титульного аркуша наведено там же.

9.3 Всі листи зброшуровані документа, починаючи з титульного, повинні мати наскрізну нумерацію сторінок. При цьому титульний лист не нумерують.

Номер сторінки на аркушах текстових і графічних документів вказують у правому верхньому куті робочого поля аркуша.

Крім того, в основному написі текстових і графічних документів, включених в тому, альбом або випуск і мають самостійне позначення, вказують порядкову нумерацію аркушів в межах документа з одним позначенням.

Перший лист «Змісту» оформлюють основним написом за формою 5 додатка Д. наступні - за формою 6 додатка Д. «Змісту» присвоюють позначення, яке складається з позначення документа і шифру «С».

9.5 Титульні листи проектних документів оформляють підписами:

керівника або головного інженера організації;

головного інженера (архітектора) проекту.

Титульні листи робочих документів оформляють підписом відповідальної особи - головного інженера (архітектора) проекту.

Титульний лист звітної вишукувальної документації оформлюють з урахуванням додаткових вимог відповідних будівельних норм і правил.

9.6 Склад проекту, згідно 4.1.2. призводять до відомостей, що виконується за формою 16 додатка Р.

У відомості наводять послідовний перелік томів проектної документації.

Перший лист відомості оформлюють основним написом за формою 5 додатка Д. наступні - за формою 6 додатка Д.

Відомості присвоюють позначення, яке складається з базового позначення документа і через дефіс - шифру «СП».
