Піскоструминна камера своїми руками - креслення, схема збірки
Піскоструминна камера піскоструминні апарати використовують для обробки поверхонь від корозії, старої фарби і інших покриттів.
Так як роботи проводяться під сильним тиском, частинки піску мають сильну кінетичної енергією, за допомогою чого і проводиться очистка. Зробити таку камеру цілком реально своїми руками.
Крім будівельного піску, в роботі можуть використовуватися такі матеріали:
- дрібні кульки зі свинцю або скла;
- дріб;
- електрокорунд.
Використання матеріалів залежить від типу оброблюваної поверхні і ступеня забруднення. У домашніх умовах, як правило, застосовується будівельний пісок.
Принцип роботи камери
Схематично піскоструминна камера виглядає таким чином:
Така камера іменується населеної, тому що процесом керує фахівець, який знаходиться за її межами.
Незважаючи на те що сучасні компоненти дозволяють зібрати своїми руками максимально безпечну камеру, все ж слід використовувати засоби особистого захисту при роботі:
- рукавички;
- повністю закриту робочу одяг;
- респіратор.
Зверніть увагу, що таку камеру ви можете зробити практично будь-якого розміру - від невеликого ангара до цілого гаража. Все залежить від того, для якого типу обробки передбачається використовувати це обладнання.
До основних переваг камери можна віднести такі фактори:
- можливість обробляти поверхні будь-якого розміру і форми;
- процес очищення можна контролювати навіть візуально.
По суті, правильно зібрана модель такого агрегату робить її універсальною.
Збірка своїми руками

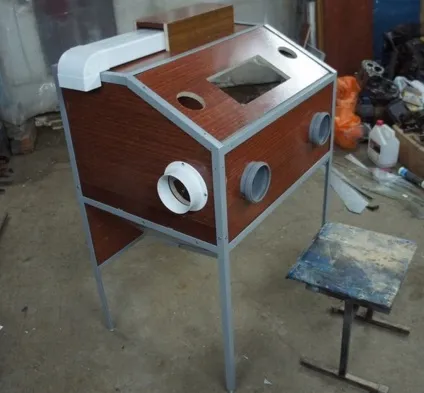

Для використання в домашніх умовах можна виготовити стаціонарну камеру. Вона не віднімає багато місця, її просто можна розмістити в тому ж гаражі або сараї. Така камера - це великий ящик, який виготовлений з металу або обшитий ім.

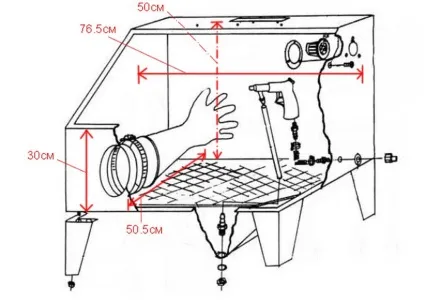

Креслення такої камери виглядає наступним чином:
Читайте також: Лак для фарбування автомобіля
Збираємо камеру самостійно
Перше і головне, що повинно бути враховано при складанні такого типу обладнання - вентиляція. Так як абразивний матеріал - це, в першу чергу, пил і бруд, роботи повинні проводитися в закритому приміщенні з хорошою вентиляцією і застосуванням засобів особистого захисту.
Для складання камери своїми руками знадобляться такі компоненти:
- ємність для подачі абразивного матеріалу;
- компресор;
- сопло;
- пістолет;
- кульовий кран;
- додаткові елементи для кріплення всіх деталей і герметизації.

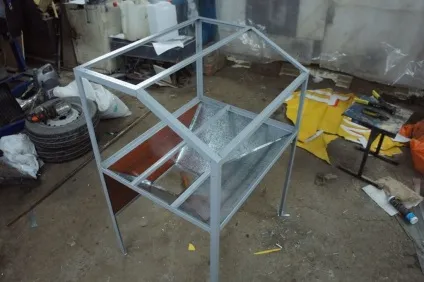

Найкраще розташовувати такі камери на спеціальній підставці або столі. Для зварювання коробки або обробки метал бажано брати товщиною не більше 1 міліметра.

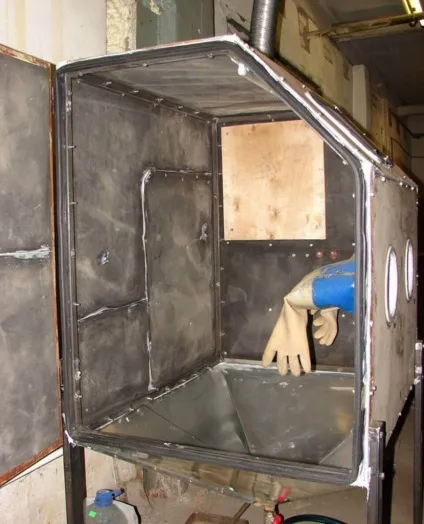

З одного боку такий камери обов'язково повинне бути присутнім оглядове вікно. Як вставки краще вибирати ударостійкий пластик. Скло може швидко прийти в непридатність. У передній стінці камери слід виконати два симетричних отвори діаметром до 100 мм. Вони потрібні для закріплення спеціальних рукавичок.
Візьміть до уваги, що рукавички будуть швидко приходити в непридатність, тому їх зміна не повинна викликати ускладнень.
Дно камери повинно бути з міцної армованої сітки, під якою буде розташовуватися жолоб для відпрацьованого абразивного матеріалу. Оптимальне освітлення досягається за допомогою двох ламп необхідного розміру.
Сам пістолет поміщається всередину. Повітря до нього підводиться за допомогою приєднаного зовні шланга. Сам шланг повинен мати вихід на ємність з піском. Таким чином, матеріал для обробки не буде виходити за робочу зону.
Щоб в камеру було легко поміщати вироби нестандартної форми або розміру, протилежні сторони камери краще затягнути брезентом. Як і у випадку з піскоструминним апаратом, важливо підбирати тільки якісні деталі для зборки камери. Особливо це стосується сопла і пістолета. Зверніть увагу на ємність для піску. Якщо відпрацьований матеріал буде збиратися акуратно, можливо його вторинне використання. Зібрати таку камеру своїми руками нескладно. Головне - підібрати правильний креслення і використовувати в роботі тільки якісні матеріали.
Читайте також: Витратні матеріали для автомобіля
Техніка безпеки
При використанні абразивних матеріалів потрібно дотримуватися техніки безпеки. Працювати слід в закритому костюмі, обов'язково - з респіратором. Також зверніть увагу на взуття - вона повинна бути повністю закритою.
Виконуючи всі рекомендації з облаштування камери і роботі з нею, можна безпечно і якісно обробляти практично будь-які поверхні.
