Котел на тирсі своїми руками (саморобний)

Багато видів опалення існує для обігріву приватних будинків. Все більшої популярності набувають опалювальні котли. Твердопаливні, газові, електричні. Всі ці види агрегатів виготовляються промисловим способом, але паливо для них досить дороге. Більш економічним буде котел на тирсі.

На жаль, в масове виробництво такої котел не запущено.

Але топити тирсою можна і твердопаливний котел. Тирса вважаються відходами деревообробного виробництва. Що робить паливо безкоштовним. Опалювальний елемент досить довго зберігає тепло. Що робить витрата палива економічним. Тирса - сировина майже безвідходне, прогорить, вони залишають мінімум золи. Конструкція котла, розрахованого на тривалий горіння, одна.

У корпусі міститься:

Є конструкції з однією секцією горіння, але це не практично.

Принцип роботи котла

В основу опалювальних саморобних котлів на тирсі лягла конструкція піролізного котла. Він більше відомий на прізвище свого винахідника Попова. Принцип його дії полягає в тому, що при зниженому доступі повітря в камеру згоряння, паливо перетворюється в елементи термічного розкладання. Вони складаються з декількох газів і гідролізної смоли.

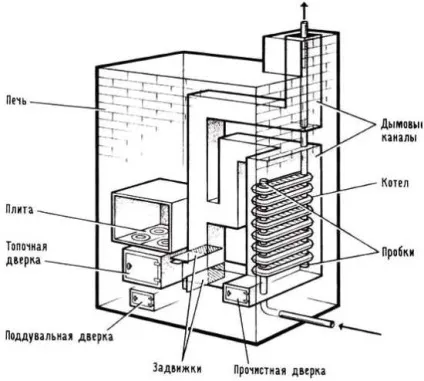

Мал. 1 Схема внутрішньої будови одноконтурного котла

Котли на трісці і тирсі нагріваються до 200 градусів і вище. Продукти розпаду палива перетікають в іншу камеру, де приплив повітря достатній, для їх повного згоряння. Саме речовини розпаду при згорянні дають максимальну кількість тепла. За допомогою спеціальних теплообмінників відбувається прогрів теплоносія (повітря або води), в залежності від конструкції апарату.

Опалювальний агрегат, зроблений своїми руками, по виготовлення не буде дешевим, але працюють на тирсі котли опалення швидко виправдовують вкладені в них кошти, завдяки тому, що паливом може послужити тріска, горіхові шкарлупки, опале листя, будівельне сміття та інші відходи, за що не доведеться платити.

Опалювальні котли на тирсі досить заправляти 2 рази на добу, щоб підтримувати комфортну температуру приватного будинку взимку.

водяний котел

Опалення приміщення може проводитися за допомогою води або повітря. При наявності в будинку водопроводу, можна зібрати своїми руками систему з Потоком води між опалювальним котлом і радіаторами або системою «теплої підлоги».

У корпусі самого котла для водяного опалення труби знаходяться в воді, яка буде нагріватися під дією проходить всередині них гарячого повітря. Ця система схожа з калорифером газової колонки

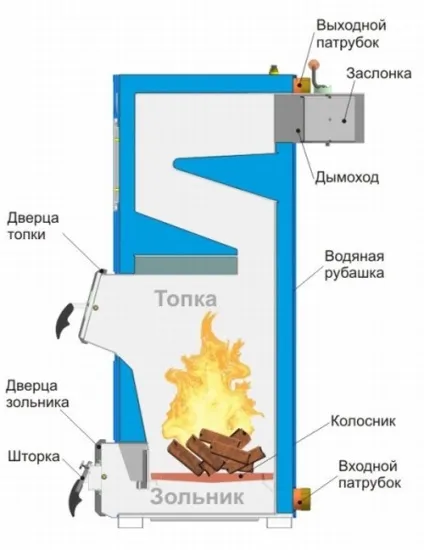

Мал. 2 Система водяного двоконтурного котла опалення

Циркуляція води по системі починається ще до потрапляння її в казан.

Для оптимальної роботи системи необхідно:

• контролер за рівнем води в баку;
• перелив, щоб вода не перевищувала допустимого рівня;
• насос, що піднімає воду з контуру для радіаторів;
• нижній вихід для води, призначеної для обігріву підлоги.

Такий котел на тирсі зробити своїми руками важко, але будинок оснащений таким устаткуванням, буде дуже комфортним для проживання в ньому цілий рік.

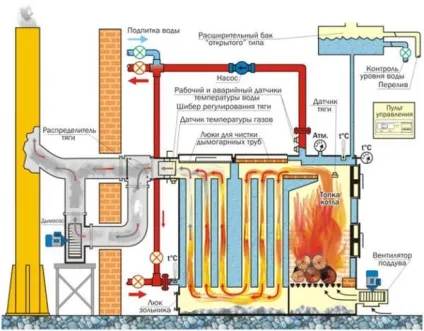

Вбудована система захисту обладнання

Пам'ятаючи про те, що в процесі згоряння, паливо виділяє дуже багато різноманітних газів здатних викликати вибух, контроль над роботою устаткування повинен бути на вищому рівні. Цим пояснюється кількість різноманітних датчиків. Дані з них надходять на термостат, що дозволяє залишати працюючий котел без нагляду на тривалий час.

• Три датчика стежать за температурою води:
  1. на вході;
  2. над топкою;
  3. на виході.
• датчик тяги;
• датчик тиску;
• аварійний та робочий датчики для води;
• датчик температури газів.

Котли на трісці і тирсі, а також іншому твердому паливі потребують постійного догляду. Щоб цей процес був більш простим, в системі повинні бути спеціальні люки. Вони дозволять прочистити систему, не розбираючи котел по частинах. Паливо для котла

На одній закладці палива, опалювальний котел може пропрацювати днів 5-7. Це залежить від кількості, відправленого в топку матеріалу. Тирса, перед відправкою в топку повинні бути добре спресовані. Якщо їх щільність буде як у ДСП - це чудовий матеріал, який буде підтримувати температуру приміщення довго. Тому краще відразу брати не тирса, а будівельні відходи ДСП.

Замінити спресовані тирса може тріска. Прекрасно працюють твердопаливні котли на трісці і тирсі. Дрова, щоб тепловіддача була максимальною, доведеться просушувати не менше 2 років. Тріска сохне значно швидше, але її неможливо спресувати. Тому її ККД знаходиться на середньому рівні між ДСП і дровами. За ціною тріска значно дешевше дров, вона теж є відходом виробництва.

Опалювальні котли на тирсі, ДСП, трісці використовуються як в приватних будинках, так і для обігріву міських квартир.

Опалювальний котел з подачею палива, що не порушує процесу

Котли, що працюють на тирсі, мають таку перевагу, як подача палива без відкривання дверцят топки, що може привести до втрати апаратом, набраної температури.

Механізм подачі простий. Він складається з:

• металевої профільної коробки;
• вала;
• ручки;
• воронки для засипання тирси.

У механізмі подачі використаний принцип ручної м'ясорубки. Щоб тирса потрапили в топку, необхідно засипати їх в чашу. Вони при обертанні вала будуть просуватися по металевому жолобу з відкритим краєм, що закінчується усередині котла. Такий нехитрий механічний спосіб подачі дозволяє зберегти тепло.

Саморобні котли, що працюють на тирсі

Найчастіше саморобні котли на тирсі в основі своїй мають металеву бочку, що робить їх схожими з звичними, для сільських жителів, голландськими печами. Тривалий цикл роботи на одній подачі палива, розширює можливості котлів, що працюють на тирсі. Його можна використовувати як коптильню. Без додаткової обшивки цеглою, виглядає він не дуже презентабельно і тепло зберігає гірше.

Для виготовлення котла на тирсі, своїми руками знадобляться інструменти:

Матеріалів для котла знадобиться трохи більше, ніж інструментів:

• бочка металева на 180 -200 л;
• трохи листової сталі;
• профільні труби з прямокутним перерізом 40х60;
• круглі труби 2 видів - діаметром 40мм і 50 мм;
• цегла;
• бетонний розчин.

Поетапний хід роботи

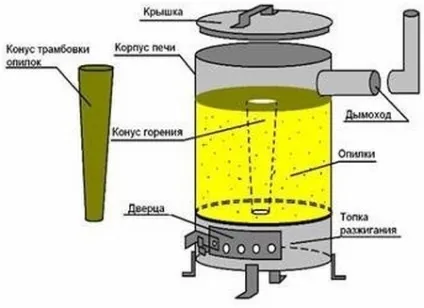

Мал. 3 Загальний вигляд конструкції саморобного котла

1. Від бочки відрізається верхня частина, вона стане в нагоді для створення нижньої камери.
2. Листам тонкої сталі надається циліндрична форма. Один циліндр повинен ідеально входити в інший. До верхнього (більше вузькому) краю циліндра прикріплюється кришка. Так створюється конус горіння і трамбувального конус.
3. Кришка і дно котла робляться з товстої сталі, для установки дна, власне днище бочки необхідно вирізати.
4. У днище робиться отвір діаметром 10 см. У нього буде вставлений конус горіння.
5. Труби з прямокутним перетином або швелера навариваются вертикально всередині бочки. Їх розмір трохи менше висоти бочки. Це необхідно для того, щоб вони не заважали кришці з трамбувальним конусом легко закривати котел. Попередньо в них повинні братися отвори, відповідні діаметрам круглих труб.
6. На цьому ж рівні будуть знаходитися отвори і в корпусі агрегату.
7. Через ці отвори вставляються труби для подачі холодної води і відведення гарячої. Також йде справа з димоходом.
8. З відрізаною частини бочки споруджується камера підпалу. Дверцята можна зробити з тонкого листа стали або застосувати власноручно написані, придбану в магазині. Для хорошої тяги, потрібно просвердлити внизу камери кілька отворів.

Саморобні котли на тирсі, поставлені в підсобних приміщеннях, цеглою годі й обкладати. У житловому приміщенні цей захід обережності необхідна, щоб уникнути опіків. Фундамент під котел необхідно зробити обов'язково.
