Піролізний котел - одна з найбільш сучасних і економічних різновидів опалювальних агрегатів. Для роботи такого котла підходить найрізноманітніше тверде паливо - від дров і пресованих гранул до торфу і побутового сміття.

Піролізний котел своїми руками

Єдиним істотним недоліком подібного устаткування є його висока вартість. Але при бажанні ви можете впоратися з виготовленням котла своїми руками. Для цього потрібно досконально розібратися в схемах збірки і мати навички роботи зі зварювальним устаткуванням.

Піролізний котел своїми руками (характеристики такого котла представлені в таблиці)

Таблиця 1. Піролізний, газогенераторний котел. Параметри при різних потужностях

Як працює піролізний котел?

В основі роботи котла лежить принцип піролізу, суть якого полягає в термічному розкладанні твердого палива при високій температурі в умовах штучно створеного дефіциту кисню. В результаті паливо тліє, розкладаючись на твердий залишок і піролізний газ. Утворені гази також згоряють, що підвищує теплоеффектівность обладнання і робить витрата палива більш раціональним.

Додатковою перевагою розглянутих опалювальних котлів є екологічна безпека. В процесі піролізного спалювання палива виділяються шкідливі компоненти змішуються з вуглекислим газом і утилізуються. В результаті в атмосферу виводиться дим, який не містить канцерогенів і інших шкідливих речовин. Ця особливість дозволяє топити котли навіть гумою, обрізками деревно-стружкових плит та іншими подібними матеріалами.

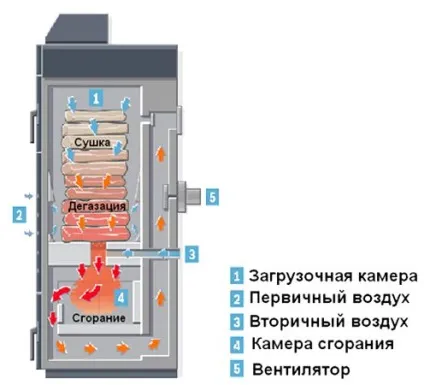

Як рухається повітря в котлі

Важливо! Обсяг домішок типу гуми і полімерів не повинен перевищувати 20% від сумарної кількості палива.

Робота піролізних котлів складається з 4 основних етапів.

На першому етапі паливо додатково сушиться і розкладається на твердий залишок і гази.
На другому етапі піролізні гази спалюються.
На третьому етапі продувається полум'я і тепло повертається до палива, що сприяє виділенню додаткової кількості тепла.
На четвертому етапі залишилися продукти згоряння виводяться через димар.

Розібравшись в особливостях роботи котла, приступаємо до його виготовлення. Почнемо з підготовки необхідних матеріалів та інструментів.

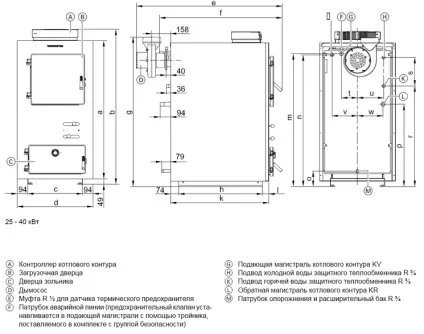

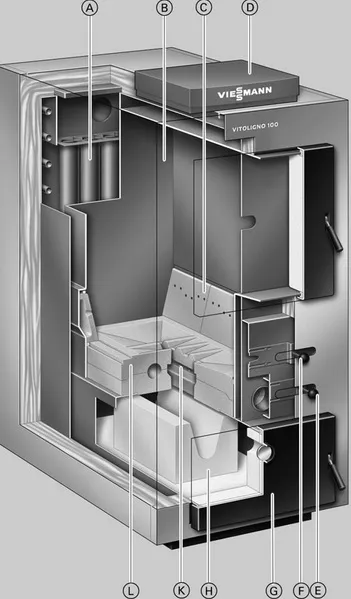

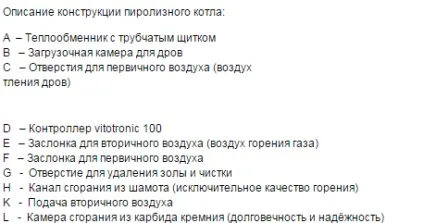

Котел піролізний Viessman

Набір для роботи

Листовий метал товщиною від 0,8 мм.
Вогнестійкі цеглини.
Температурні датчики.
Решітка колосника.
Труби діаметром 32 мм, 57 мм і 160 мм.
Профільовані труби в кількості 2 штук.
Дверцята зольника.
Дверцята для паливної камери.
Вентилятор.
Гнучка перепалена дріт.
Болгарка.
Шліфувальні кола.
Зварювальний апарат.

Порядок виготовлення піролізного котла

Перш ніж приступати до виготовлення котла, ознайомтеся з деякими корисними рекомендаціями. За умови їх дотримання готове обладнання буде максимально продуктивним, ефективним і економічним.

Корисні рекомендації

Систему потрібно укомплектувати вентилем для регулювання інтенсивності руху теплоносія.
Для збільшення тепловіддачі трубу теплоносія краще зробити зігнутої, наприклад, у формі змійовика.
Отвір для завантаження палива повинен мати прямокутну форму. При цьому дверцята отвори слід укомплектувати сталевий накладкою для ущільнення.
Для контролю інтенсивності надходить повітряного потоку система укомплектовується обмежувачем.

Інструкція

Креслення піролізного котла

Перший крок. З листового металу вирізаємо стінки корпусу котла в кількості 4 штук. У передній стінці вирізаємо отвори для камери згоряння і зольника.

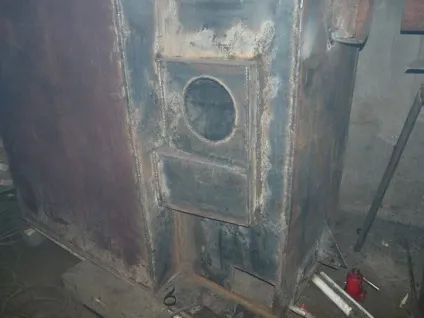

Другий крок. Вирізаємо отвори для трубників і димососа.

Третій крок. З'єднуємо разом все металеві стінки, за винятком задньої. Для цього використовуємо зварювальний апарат. Ретельно відшліфовуємо стики між сторонами майбутнього опалювального котла.

Четвертий крок. Збираємо теплообмінник котла відповідно до поданої схемою. Зварює труби.

П'ятий крок. Вставляємо теплообмінник в корпус котла. Переконуємося в герметичності з'єднань за допомогою компресора. При відсутності течі приварюють задню стінку корпусу.

Шостий крок. Встановлюємо грати колосника. Вона розділить корпус котла на 2 камери. В одній (нижньої) буде тліти завантаження, у другій - згоряти гази. Нижню камеру укомплектовуємо воздуховодом, а після обкладає вогнестійким цеглою з кожного боку.

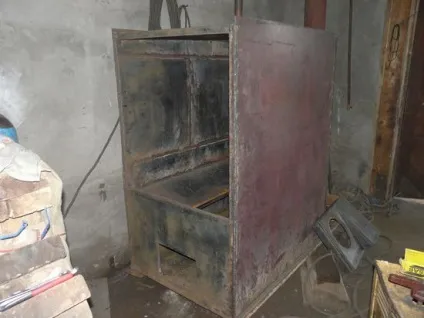

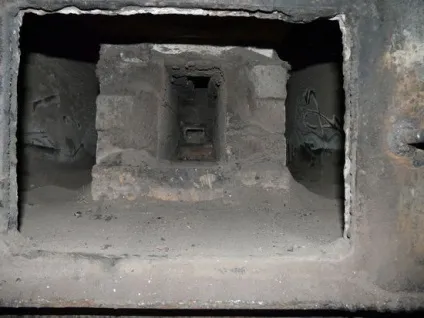

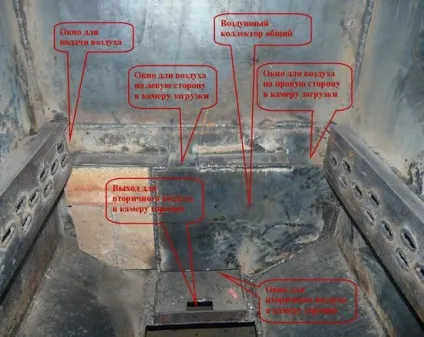

Корпус піролізного котла зсередини

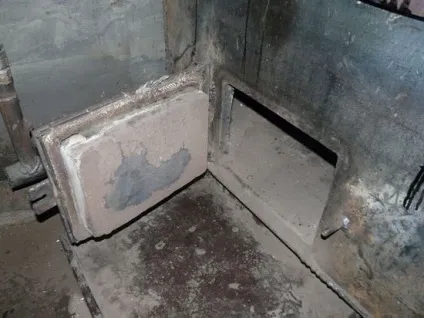

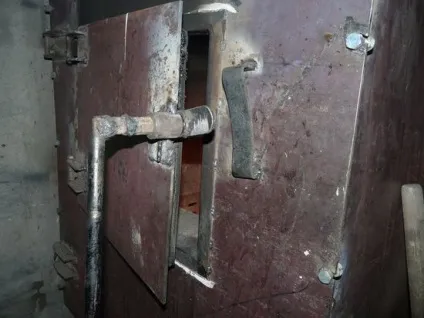

Сьомий крок. Монтуємо дверцята зольной камери і топливника. Вони повинні максимально щільно прилягати до корпусу.

Восьмий крок. Встановлюємо зібраний котел на попередньо викладену цегляну опорну площадку.

Дев'ятий крок. Підключаємо димохід. Трубу для відведення диму рекомендується обернути мінеральною ватою для утеплення.

Десятий крок. Підключаємо до агрегату водяний контур.

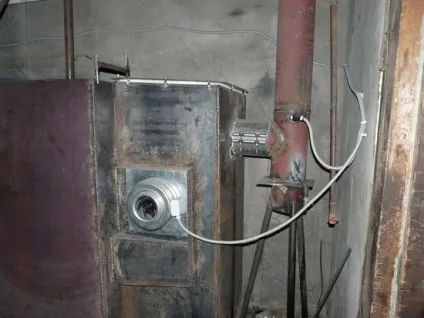

Одинадцятий крок. Встановлюємо дутьевой насос.

Піролізний котел своїми руками

Додатково котел можна автоматизувати, встановивши систему температурних датчиків і регуляторів. Вони контролюватимуть інтенсивність подачі повітря.

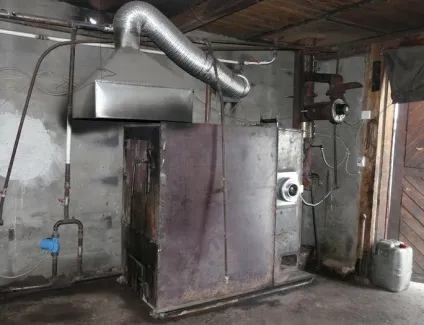

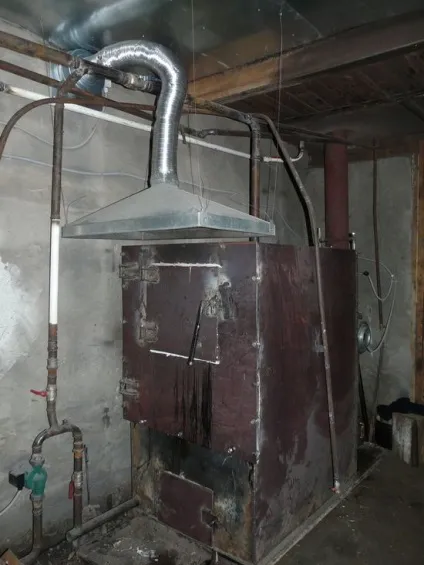

Витяжка близько котла

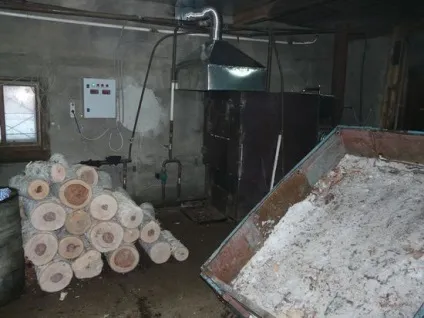

Блок автоматики (підключений насос, витяжка і датчики)

Техніка безпеки

При установці саморобного котла дотримуємось наступних важливі правила:

для установки опалювального агрегату потрібно виділити окрему котельню;
в котельні потрібно обладнати ефективну систему вентиляції. Мінімальна площа воздуховодной отвори - 100 см 2;
відстань між агрегатом і будь-якими іншими поверхнями і предметами повинно бути більше 20 см;
перед топкою котла укладаємо на підлогу сталевий лист товщиною не менше 3 мм;
котел встановлюємо на попередньо облаштоване цегляна або бетонна основа;
димовідвідних труб потрібно якісно утеплити. Без теплоізоляції процеси утворення конденсату, кіптяви та інших неприємностей будуть більш інтенсивними. Це негативно позначиться на ефективності обладнання і термін його служби.

На завершення виконується перевірка ККД котла. Для цього досить зробити тестову завантаження палива. Якщо виходить дим не матиме чадного запаху, значить з ККД котла все в порядку і його можна використовувати для обігріву будинку без жодних побоювань.

Чим топити піролізний котел?

види палива

Для топки піролізного котла можна використовувати:

дрова;
торф в брикетах;
антрацит;
деревні гранули та брикети;
буре вугілля;
кокс.

Перераховані види палива розрізняються по калорійності. Від цього показника безпосередньо залежить ефективність роботи агрегату. Застосування менш калорійного палива може зменшити ККД котла на 30% і більше.

Чим топити котел

Найчастіше для топки піролізних котлів використовують брикети і пелети. Брикети можуть виготовлятися з деревини, соломи і торфу. Ідеальний варіант - брикети, виготовлені за методом пресування. Ті ж брикети, які виготовляються з тирси, рекомендується використовувати тільки в комплексі з бурим вугіллям або дровами.

Для виготовлення пелетів теж може використовуватися деревина або солома. Матеріал пресується подібно брикетам.

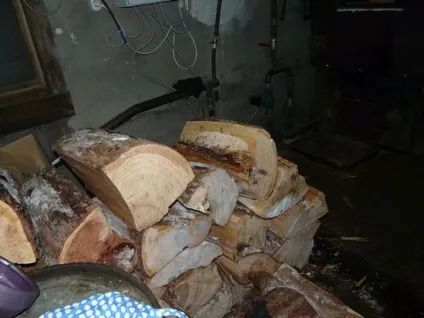

Нерідко для топки піролізних котлів використовуються дрова. Важливо! Для забезпечення максимальної ефективності роботи обладнання і зменшення витрати палива потрібно використовувати деревину вологістю не більше 20%.

В цілому ж при виборі палива слід враховувати особливості місцевості, в якій знаходиться ваш будинок. Якщо ви живете в оточенні лісів, найбільш доцільним варіантом буде використання дров. Жителям же степових смуг, як правило, вигідніше топити вугіллям.

Якщо в місці вашого проживання є будь-яке паливо, вибирайте найкалорійніше. Цим ви забезпечите найбільш високий ККД обладнання при мінімальних витратах.

Поради фахівців з топці котла

Давайте подивимося, що говорять професіонали щодо вибору оптимального виду палива.

Так, при топці деревиною буде утворюватися багато диму. Щоб позбутися від супутніх цьому незручностей, по краях завантаження потрібно укладати поліна більшого розміру, а в центр класти дрібну розпалювання.

У густонаселених місцевостях рекомендується утримуватися від використання торфу, тому що в процесі його спалювання виділяється велика кількість вуглекислого газу і в атмосферу виводяться різні великі частки, що навряд чи сподобається сусідам.

Для ефективного використання антрациту потрібен сильний осередок. Потужності піролізного котла зазвичай не вистачає для повного спалювання такого палива. Щоб зменшити витрати, відсівайте від попелу великі вцілілі фрагменти і використовуйте їх повторно.

Таким чином, володіючи навиками роботи зі зварюванням і дотримуючись наведених рекомендацій, ви зможете самостійно виготовити ефективний, надійний, безпечний і економічний піролізний котел.
