Підключення водяного теплої підлоги до котла - послідовність підключення теплої підлоги
На даний момент все більшої популярності набирає самостійне будівництво і облаштування домашнього інтер'єру. Комфорт, тепло і затишок в будь-якому будинку є запорукою міцного здоров'я близьких людей і їх регулярних посмішок. Для забезпечення всіх цих пунктів господареві будь-якого житла в першу чергу потрібно передбачити надійне і якісне опалення. Впоравшись з установкою радіаторів на стінах і закінчивши облаштування підлогового обігріву, необхідно виконати правильне підключення водяної теплої підлоги до котла.
Зібравшись проводити підключення, домовимося на тому, що тепла підлога повністю закінчений і підключений до колектора. Розташування останнього завжди залишається на розсуд господаря житла і може розміщуватися в абсолютно будь-якому зручному для вас місці, де не буде заважати і викликати цікавість у дітей, однак деякі рекомендації варто врахувати.

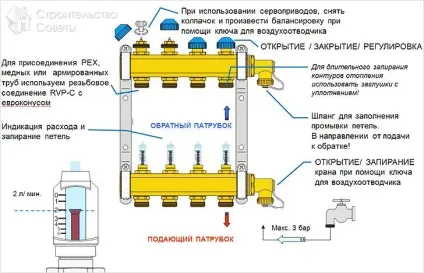

схема колектора
Шафа повинен розташовуватися в приміщенні, простір якого забезпечує вільний доступ для подавальних і зворотних труб. До кінців цих елементів приєднуються бічні виходи колектора на подачу опалювальної рідини і її отримання. Незайвим буде перед виконанням останнього пункту встановити захисні запірні вентилі і регулятори температури в системі.

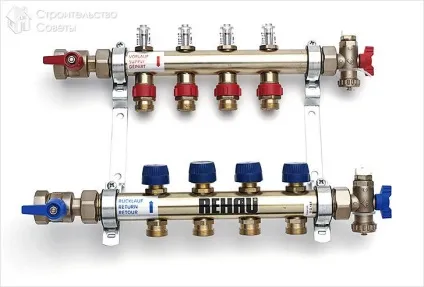

Для спрощення всієї цієї процедури багато виробників стали випускати готові колекторні комплекти. включають в свій склад не тільки описані вище елементи, але і запірні крани на все висновки труб теплих підлог і радіаторів, які передбачають відключення деяких контурів системи, коли основна її частина залишається включеною.

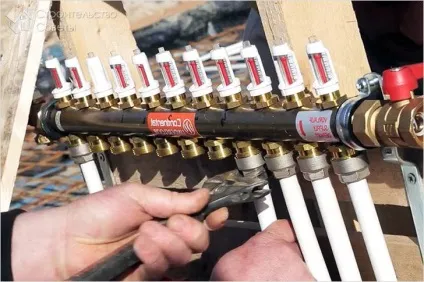

Вентилі, кінці труб і колектор з'єднуються за допомогою компресійних перехідників - фітингів, що мають абсолютно різні вхідні і вихідні розміри в залежності від уподобань споживача. Нерідко вивідні труби теплої підлоги з'єднуються з колектором за допомогою з'єднувачів, що включають в свій склад опорну втулку, кільце з затиском і латунну гайку. Найпростіше підключення складається з простих затискачів з замикаючими вентилями. Труби подачі і зворотного отримання приєднуються до колектора, а він, у свою чергу, прикріплюється до висновків теплоносіїв статі.
Названа схема є найбільш простий і не зможе повністю забезпечити належний контроль над усією опалювальною системою, оскільки вона повністю залежить від типу котла (єдине - запірний вентиль можна трохи прикрити, щоб злегка зменшити подачу опалювальної маси).
Збірні колекторні системи

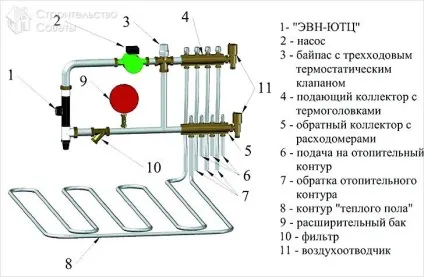

Повноцінна колекторна система поряд з запірними вентилями і регуляторами температур включає до свого складу:
Аналогом запірного крану на входах / виходах може легко стати вентиль з регулювальним термостатом. Головним достоїнством цих пристосувань є їх можливість звужуватися і розширюватися в залежності від встановленої оптимальної температури, задаючи інтенсивність надходження опалювальної рідини.
Змішувальний вузол в цій конструкції необхідний для регулювання температури в трубах, яке здійснюється шляхом змішування пройшла через всю систему рідини з новою подачею. Актуальність названого елемента зростає особливо в північних регіонах, оскільки котел буде спрямований на високий прогрів, а температура в теплоносії статі повинна бути в районі 50-55ºС.
Насос змішувача необхідно встановити між затискачем на подачу і трубою для подачі, при цьому третій вихід йде на повернення і розташовується перед затискачем на віддачу. Вийшло підключення дозволить помпі забирати остигнула рідина з системи і переправляти її відразу в подачу.

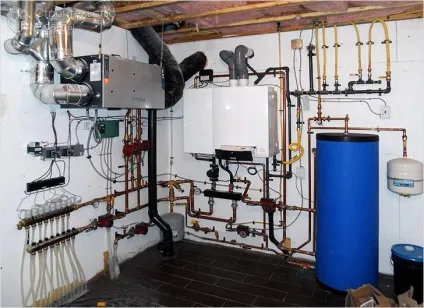

Підключення до котла
Найбільш оптимальним і ефективним варіантом вважається підключення водяної теплої підлоги до газового котла, тому всі інші типи опалювальних приладів і питання, який котел вибрати, варто відразу відкинути. Це твердження обумовлено значною економією витрат на електроенергію і забезпеченням самостійного регулювання температури в системі.
Визначившись з колектором і розташувавши його за описаними вище рекомендацій, слід приступити до розміщення котла і підключення його до конструкції водяного теплої підлоги в окремому контурі.
черговість підключення
Нижче наводиться послідовність виконання робіт:
- Вибір відповідного місця. Зазвичай для цих цілей відводиться окреме приміщення, в якому збираються всі труби від колектора та інші життєво важливі системи будинку.
- Заводимо поворотну і подає труби в колектор. Перша буде здійснювати прийом холодної води і направляти в подальшому її назад в котел на прогрів, а друга подавати нагріту рідину в конструкцію водяного статі.
- З'єднуємо трубу котла з вентилем, використовуючи відповідний фітінг, далі підключаємо до цього ж вентиля вхід колектора.
Як і у варіанті підключення труб до колектора буде потрібно встановити на вхід і вихід запірні крани і регулятори температури для забезпечення контролю і перекриття їх в разі потреби.
На закінчення залишається виконати тестування вийшла опалювальної системи.
Важливою особливістю при підключенні теплої підлоги до опалювального устаткування є забезпечення необхідної просушки вийшла стяжки. Закінчувати всі роботи необхідно тільки після того, як здійсните перевірку опалення. Переконавшись в надійному функціонуванні, приступайте до укладання підлогового покриття і проводите фінальну прибирання. Невиконання цих простих порад може привести до затоплення приміщення!
На допомогу домашнім умільцям - всі схеми підключень котла до систем опалення повинні бути вказані в технічній документації на виріб. Для того щоб якісно провести всі роботи необхідно уважно вивчити всі докладені документи і врахувати описані рекомендації.
