Підключення ккм онлайн до комп’ютера і налаштування зв’язку з ОФД

Для самостійного введення ККМ онлайн в експлуатацію буде потрібно:

Покрокова інструкція налаштування зв'язку з ОФД:

1. Підключаємо ККМ до комп'ютера. Бажано до того, де він буде далі працювати (з встановленої касcовой програмою (1с Роздріб, 1с УТ, Frontol, МойСклад і тд)). Це для того, щоб не перенастроювати зв'язок з ОФД через комп'ютер.

2. Встановлюємо атоловскій драйвер не нижче 8.12 (качати тут). Для перевірки зв'язку з ОФД потрібно ще й версія 9 (качати тут). Для 1с ще є ось такий - АТОЛ: Драйвер ККМ (54ФЗ) для 1С 8.x.

3. Переводимо ККМ в режим зв'язку з USB. (Натиснути кнопку промоткі і включити. Після четвертого довгого гудка відпустити і вибрати КАНАЛ ЗВ'ЯЗКУ - USB. Вибір робиться швидким натисканням кнопки промоткі). Драйвер на сам ККМ (емулятор USB - COM) ставити з C: \ Program Files \ ATOL \ Drivers8 \ USB_Drivers.

4. Після установки цих драйверів в системі повинні з'явитися 2 (!) Віртуальних COM порту (VCP). Один з них буде використовуватися стандартно для зв'язку з ККМ, а по другому буде йти передача в ОФД. Це називається EoTH (Ethernet over USB). Якщо встановився тільки один VCP, то виконати в консолі команду


pnputil -a "\ Program Files (x86) \ ATOL \ Drivers8 \ USB_Drivers \ ATOL_uUSB.inf"

Запускаємо Управління драйверами і на останній вкладці встановлюємо автозапуск служби EoTH і номер порту.

Для Атоловскіх ККМ режим роботи драйвера можна залишити безкоштовним - він все одно буде працювати в повнофункціональному режимі. Для інших доведеться сплатити драйвер. Перевіряємо, що служба дійсно запустилася і стартує поле перезавантаження! Без неї працювати нічого не буде. В AD встановлювати службу необхідно під тим користувачем, під яким буде йти робота з ККМ. Для ККМ з портом Ehernet (22Ф і 22ПТК і вище) можна всього цього не робити, а на наступному кроці вибрати не EhOU, а просто Ehernet. Тоді ККМ сама буде передавати дані в ОФД, минаючи комп'ютер. Для цього, зрозуміло, ККМ повинна бути підключена окремим кабелем до локальної мережі.

Запускаємо Тест драйвера ККМ і підключаємо ККМ на ДРУГИЙ ПОРТ (НЕ ТОЙ, який використовується для EoTH). Далі, в параметрах обладнання. на вкладці ОФД встановлюємо канал обміну Ethernet over USB. Тут же ставимо параметри підключення до ОФД.

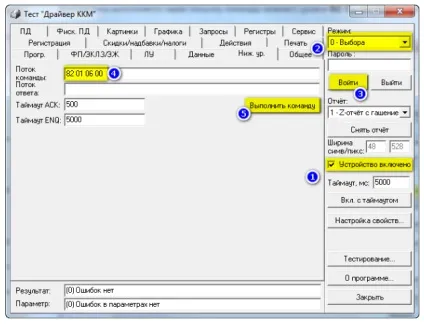

Перевіряємо зв'язок з ОФД. У восьмих драйвери це складніше:

У девитих драйвери це робиться простіше:

Повинен вийти чек діагностики:

Ура! Тепер у нас є ФР з прописаними всередині нього настройками зв'язку з ОФД і налаштований сам канал зв'язку з ОФД!

Наступні кроки:
