Підключення духової шафи до електромережі своїми руками
Більшість власників житла намагаються зберегти якомога більше вільного простору, а також домогтися найбільш ергономічного рішення. З появою духових шаф і варильних поверхонь домогтися таких результатів стало набагато простіше, так як кожен елемент можна розташувати в різних місцях. При цьому ви зможете максимально проявити свої кулінарні здібності, використовуючи всі переваги не тільки вручений поверхні, але і духової шафи.
На відміну від більшості стандартних духовок, якими комплектуються стандартні газові печі, духові шафи мають ряд пристосувань, призначених для прискорення процесу приготування їжі, а також роблять це набагато якісніше.
Серед таких пристосувань можна виділити наявність декількох нагрівальних елементів, які розташовані по всьому периметру, наявність конвектора і вбудованого гриля.
За рахунок декількох нагрівачів практично повністю відпадає необхідність перевертати блюдо іншою стороною, а вентилятор допоможе розповсюдити тепло в відсіку рівномірно.
Підключення духової шафи вимагає певної кількості навичок в роботі з електрообладнанням, а також знання особливостей конкретно вашої техніки.
На що звернути увагу перед покупкою
Якщо ви хочете добитися унікального дизайну, а також розмістити обладнання так, як зручно вам, тоді можна зупинитися на незалежних духових шафах.
Також перед покупкою потрібно визначитися з розмірами ніші, в яку буде встановлюватися духову шафу. Сама ніша повинна бути відрегульована так, щоб не було перекосів, які можуть вплинути на розподіл тепла всередині духовки. Зазори між стінками не повинні бути менше, ніж 5 мм, між підлогою ніші і дном шафи - 85-95 мм, а також потрібно передбачити вентиляційний зазор, який знаходиться за задньою стінкою духової шафи і його розміри не повинні бути менше 5 см.
Так як розміри духовок, в залежності від їх місткості і додаткових характеристик, можуть відрізнятися, розмір ніші буде відрізнятися, тому до цього питання потрібно ставитися суто індивідуально.
Попередній етап

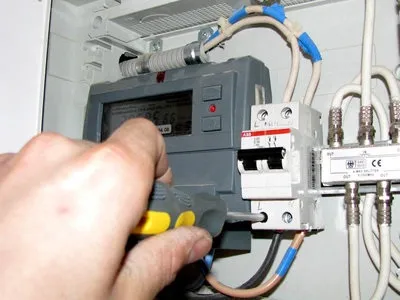

Коли ви визначилися з кінцевим місцем положення нового духової шафи, настає найвідповідальніший момент - підключення до мережі. Якщо у вашому будинку проводка прокладена за сучасними стандартами, тоді зробити підключення буде достатньо легко.

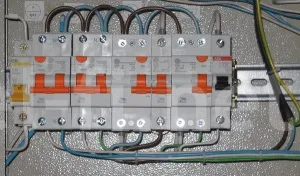

Схема підключення духової шафи і варильної панелі
Зліва направо вгорі стоїть основний автомат (1) далі встановлюється ПЗВ (2) і внизу над духовою шафою індивідуальний автомат (3).
Сила струму, при якій буде спрацьовувати автомат безпосередньо залежить від потужності духовки:
- для духовок з потужністю до 3 кВт можна сміливо використовувати автомат на 16 ампер;
- 3-3,5 кВт - 32 А;
- 3,5 кВт і вище - від 40 А.
При цьому підключення надпотужних духовок (від 3,5 кВт) проводиться за допомогою три силового кабелю з захистом від горіння. Найбільш відомий і поширений варіант - ВВГ 3х4. Він здатний витримати стрибки сили струму до 430 А і володіє необхідним опором для нашого типу обладнання.
Підключення духової шафи до електромережі
Коли ми підготували електромережу для подальших дій і протягнули кабель на кухню, можна сміливо підключати наш духову шафу. Робити це можна як за допомогою розетки, так і безпосередньо в додатковий автомат.
УВАГА! ВСІ РОБОТИ ПРОВОДИТИ при вимкненому ЕЛЕКТРОМЕРЕЖІ!

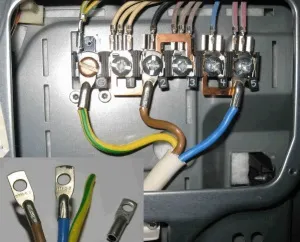

Підключення електрокабеля через клемник до духовому шафі
Загальна картина цієї схеми гранично проста. На силовий щиток встановлюється додатковий автомат, що захищає всю мережу від несподіваного стрибка, до автомата підключається трижильний кабель, який в свою чергу буде приєднаний до УЗО (пристрою захисного відключення). Від УЗО кабель виходить на ще один автомат, який спрацює у разі неполадки самої духовки. До останнього автомату, за допомогою розетки, або ж безпосередньо підключений духову шафу.
Якщо вам звичніше використовувати розетку, тоді це має бути виріб європейського зразка, оснащене спеціальним заземлюючим контактом. У більшості випадків рекомендується підключати високовольтне обладнання безпосередньо до автомата, так як це значно знижує опір в мережі, а дотримання пожежної безпеки - понад усе.
Процес підключення електричного духової шафи досить простий, але вимагає повного дотримання техніки безпеки, а також уміння поводитися з електрообладнанням.
