Підключаємо сонячну батарею
- паралельно
- послідовно
- комбіновано
Приєднання панелі до контролера
Відповідаючи на питання як підключити контролер до сонячної батареї, то тут все дуже просто, плюсовій вихід з сонячної батареї, з'єднуємо на плюсову клему контролера, відповідно, мінус на мінусову. Якщо панель буде розташовуватися на певній відстані від нього, вам потрібні будуть додатково спеціальні дроти для сонячних батарей.
Як бачите підключити сонячну панель контролера легко, але перш ніж з'єднувати дроти, контролер повинен бути підключений до акумулятора. Підключення контролера сонячних батарей до акумулятора, оберігає обладнання від виходу з ладу, оскільки подаючи харчування на нього, ви зможете налаштувати контролер за параметрами сонячної панелі.
Наприклад якщо у вас С.панель на 200 ват. яка видає 8 ампер а акумулятор маленький, то зарядка таким струмом запросто вб'є акумулятор. Тому спочатку налаштовуємо контролер, потім його підключаємо. Крім того більшість контролерів мають прямий вихід на лампочку відповідної потужності. якщо він на 12 вольт то можна під'єднати лампочку на 12V.
Підключення до акумулятора
Якщо ви не знаєте як підключити сонячну панель до акумулятора, то вона з'єднується виключно через контролер.
Звичайно ж на свій страх і ризик, можна підключити панель безпосередньо, і акумулятор буде заряджатися, але така система повинна бути під наглядом. Якщо після заходу сонця їх не роз'єднати, панель його знову розрядить.
Схема підключення батареї до акумулятора, полягає в простому з'єднанні проводов- плюс на плюс; мінус на мінус.

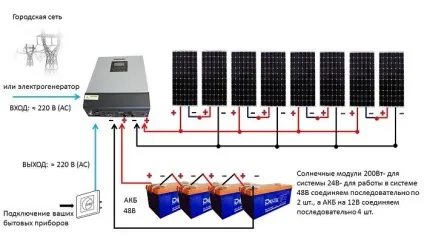

Підключення до инвертору
Інвертор- призначений для перетворення постійного струму 12-24-48 Вольт, в змінний 220. Підключення батарей безпосередньо инвертору, може бути реалізовано тільки в двох випадках: коли він має вбудований контроллер або в наявності є мережевий інвертор.
У всіх інших випадках, інвертор з'єднується виключно з акумуляторним блоком, оскільки для адекватної роботи особливо при зміні навантаження, для нього повинен бути достатній запас енергії. При з'єднанні з сонячною батареєю напрямую- через брак енергії він буде аварійно відключатися.
Якщо говорити про схему підключення мережевого інвертора, то його повинні з'єднувати фахівці, оскільки таке обладнання для альтернативних джерел, набувають часто в комерційних цілях для заробітку за зеленим тарифом.
Але якщо він використовується у власних цілях, то слід знати які вони бувають. Мережевий інвертор випускається двох типів, з резервуванням і без.
У першому варіанті (з резервуванням) - таке обладнання дозволяє мати власний акумуляторний блок, раз'еденяют сонячну станцію на потоки, де тільки надлишки виробленої енергії будуть віддаватися в загальну мережу населеного пункту.
Мережевий інвертор без резервування - підключається безпосередньо в загальну мережу міста через счетчік- за яку виробник отримує деньгіпо Зеленому Тарифу в кінці місяця.
Підключення до колектора
У багатьох виникає питання: як підключити сонячний колектор?
На схемі представлений так сказати літній варіант (без опалення) підключення сонячного колектора. Цією системою можна користуватися цілий рік, гаряча вода буде практично завжди, приблизно 35-40 гр. Контур обігріву забезпечений аварійним клапаном, датчиками температури, іншими необхідними речами які можна прочитати в описі на зображенні.

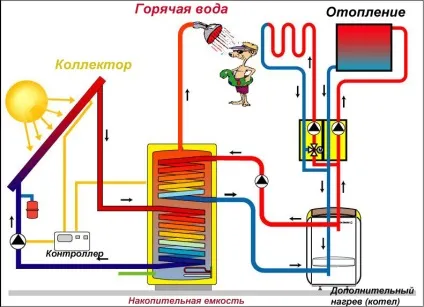

Як підключити колектор до опалення?
Схема підключення сонячного колектора до опалення та водопроводу складніша, вимагає правильної установки всіх компонентів системи. Система має буферну теплоаакумулірующую ємність. Як і в разі звичайного гарячого водопостачання, тут використовується спеціальний бак, внутрішній резервуар який повинен бути добре утеплений. Взимку колектор буде грати допоміжну роль в системі опалення, що позначиться на меншій витраті покупних енергоресурсів. В якості теплоносія в зимові системи ГВП заливають незамерзаючі рідини.

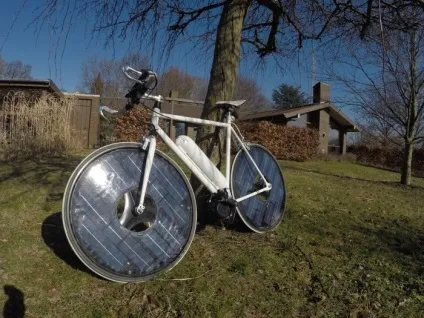

Велосипед на сонячних батареях.
