Підйомник для гіпсокартону заводський і зроблений своїми руками (креслення)

Оздоблення гіпсокартоном поверхонь, що знаходяться на значній висоті, наприклад, стель, досить скрутна. Гіпсокартонні листи мають чималу вагу і розмір, утримувати їх навіть удвох тривалий час вкрай незручно і виснажливо. Професіонали давно знайшли вирішення цієї проблеми, використовуючи покупні підйомні механізми. Але що робити, якщо витрачатися на них не хочеться? Володіючи деякими навичками, зробити підйомник для гіпсокартону своїми руками цілком можливо.

функції підйомників

Основне призначення підйомника для ГКЛ - доставити і утримати на потрібній висоті лист гіпсокартону в процесі монтажу. Це дозволяє не тільки значно полегшити роботу, а й дає можливість виробляти монтаж гіпсокартону в поодинці.

Природно, що народні умільці швидко пристосували підйомник і для виконання інших супутніх завдань:

Закріпивши на підйомнику для гіпсокартону лазерний рівень, можна більш якісно виконати розмітку і уникнути помилок. Рівень фіксується з допомогою струбцин, а потім піднімається на необхідну висоту. Таке пристосування забезпечує ідеальну розмітку стелі і кутів приміщення.
Він незамінний при складанні каркаса під гіпсокартон з профілів в важкодоступних місцях. Пристрій дозволяє зафіксувати профілі на час їх кріплення.
Підйомник істотно полегшить монтаж не тільки гіпсокартону, а й будь-якого потужного підвісного обладнання: кондиціонерів, люстр або нагрівачі.

різновиди

По області використання ГКЛ-підйомники можуть бути:

Вони розрізняються розташуванням площині столу, на якому кріпиться гіпсокартон.

Найбільш практичним є універсальний підйомник, робоча поверхня якого може змінювати рівень нахилу.

Промисловість пропонує чимало видів цих пристроїв, але коштують вони недешево. Зазвичай їх купують будівельні бригади, які спеціалізуються на монтажі гіпсокартонних конструкцій. Але і вони часто вважають за краще виготовляти підйомники самостійно.

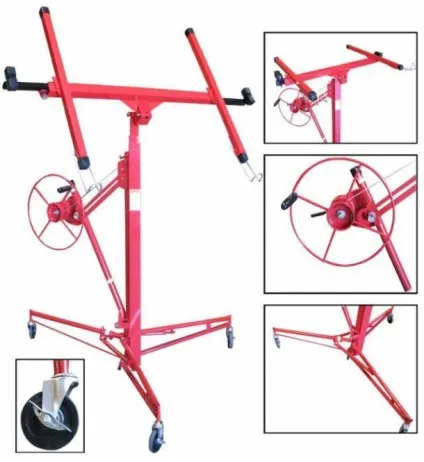

Готові ручні підйомники листів гіпсокартону

Якщо немає можливості або бажання виготовляти пристрій самому, то можна його купити. За співвідношенням ціна-якість майстра віддають перевагу підйомника для монтажу гіпсокартону марки «Премос».

По пристрою він не сильно відрізняється від звичайного рейкового автомобільного домкрата, але саме ця простота забезпечує надійність роботи його механізмів. Укупі з досить демократичною ціною це дозволило йому зайняти досить солідну нішу на ринку підйомників.

Пристрій «Премос» дозволяє здійснювати підйом і фіксацію різних будівельних елементів масою до 100 кг. Телескопічна штанга забезпечує висоту підйому до 3,3 м, а висувна штанга дозволяє збільшити її до 4,5 м.

При роботі на висоті більше 3 м операція підйому здійснюється наступним чином:

Обертаючи ручку, трохи висувають телескопічну штангу.
Потім рейкою впираються в розсувну підпірку, висуваючи її на необхідну висоту. Для зручності біля отворів, призначених для фіксації висувною підпірки, вказана підсумкова висота столу.
Фіксація здійснюється будь-яким металовироби, вставленим в отвір, але багато хто воліє використовувати сталевий стрижень на ланцюжку.

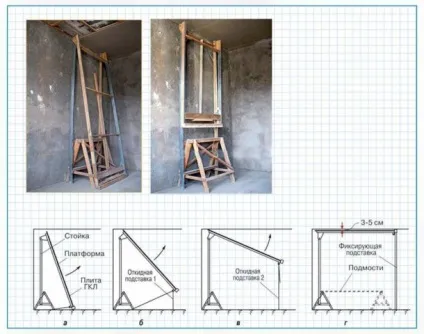

Самостійне виготовлення підйомника

Готові вироби не завжди влаштовують майстрів, та й зайві витрати не додають їм популярності. Пристрій для кріплення гіпсокартону «Премос» обійдеться приблизно в 15 тисяч рублів. Тому багато хто воліє виготовляти підйомник для гіпсокартону своїми руками, а креслення беруть з різних ресурсів інтернету або проектують пристрій самі.

Що треба пам'ятати, виготовляючи підйомник самостійно?

Можна виділити чотири складові елементи, присутність яких в конструкції обов'язково:

Шасі або тринога, що створюють основу. Краще на коліщатках, забезпечених стопорним механізмом. Так буде простіше встановлювати пристрій в необхідному місці.
Телескопічна стійка. Може виконуватися з труб або квадратів різного перетину, вкладених один в одного за принципом матрьошки. Висування в цьому випадку здійснюється за рахунок системи роликів і спеціального троса.
Розпірний стіл, на якому буде закріплюватися гіпсокартон або інші піднімаються елементи.

Краще, якщо стіл буде мати функцію повороту: це не тільки полегшить навантаження гіпсокартону, а й зробить пристрій універсальним.

Лебідка, за рахунок якої і буде здійснюватися висування телескопічної стійки пристрою. Може мати ручний або електричний привід.

Найбільш просунуті майстра постачають підйомник навіть пультами дистанційного керування.

важливі нюанси

Деякі моменти, які необхідно врахувати:

Незалежно від матеріалу, метал це чи дерево, стійки та інші частини, які відчувають серйозні навантаження, потрібно забезпечувати «косинками» або іншими елементами, що додають жорсткість і міцність.
Кращою є складна конструкція підйомника: так його легше транспортувати, та й місця при зберіганні він займе набагато менше.
Крім стопорного пристрою, наявного на лебідці або рейкової передачі, обов'язково треба передбачити додаткове пристрій, надійно фіксує робочий стіл в піднятому положенні. Інакше існує ризик складання пристрою під навантаженням, що може привести до серйозних травм. На чому точно економити не варто, так це на власну безпеку.
