Підйомник для авто своїми руками, лада майстер

Мати власний підйомник для автомобіля не просто дуже зручно, але й вигідно. Вигода від нього, звичайно проявляється не на другий день після покупки або збірки, але те, що можна заощадити на дрібному або навіть капітальний ремонт автомобіля - це однозначно. Але мова йде не тільки про економію фінансової, а й про економію місця в гаражі. Крім того, навіть такі дріб'язкові операції, як заміна масла або діагностика рульових тяг більше не будуть віднімати часу і спричиняти незручності. Підйомник можна і купити, а можна зібрати своїми руками.

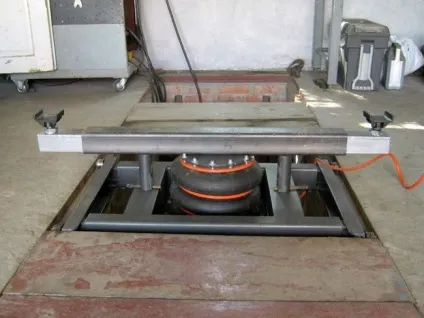

Види підйомників і їх ціна

Відверто кажучи, якщо збирати підйомник для авто своїми руками, то його ціна буде не сильно відрізнятися від заводського нового, а тим більше, б / у-шного. Наприклад, китайський навантажувач підйомник електромеханічного типу, гвинтовий, обійдеться в 100-120 тисяч рублів. Якщо збирати всі елементи по шматках, то тільки двигун, редуктор і силові гвинти можуть обійтися тисяч в 80, не кажучи вже про силове каркасі, що управляє автоматиці та інших конструктивних елементах в основному силового характеру.

Дешевше, звичайно, збирати самостійно, але не радикально. Збирання має тільки в деяких випадках - коли ми збираємо досить простий і ефективний пристрій і тоді, коли практично всі елементи вже є під рукою, залишається тільки зв'язати їх докупи. Як би там не було, а підйомники можуть бути тільки декількох видів:

1. Вилучений гвинтовий.

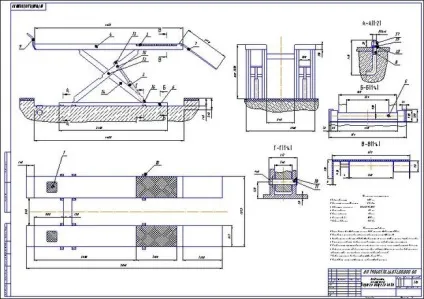

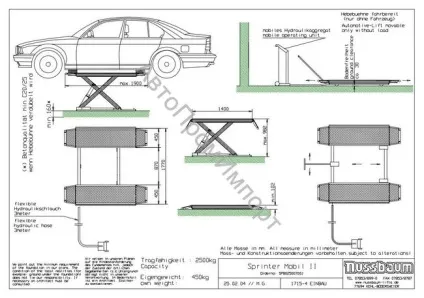

2. Ножничний підйомник.
3. Підйомник-перекидач.
4. Підйомник платформний.
5. Підйомник плунжерний.
6. Платформний підйомник.

Половину цього асортименту ми і розглядати не станемо, оскільки, наприклад, платформний підйомник занадто громіздкий, дорогий і малоефективний в невеликому гаражі, тому що займає море місця.

До речі, про місце. підготовка гаража

Якщо вже ми вирішили збирати підйомник самостійно, треба переконатися в тому, що гараж відповідає певним вимогам. В іншому випадку, ми просто не зможемо користуватися пристроєм фізично - місця не буде вистачати. Та й висоту підйому автомобіля буде обмежувати висота гаража, тому за серйозну конструкцію не варто і братися, якщо висота гаража не перевищує висоту автомобіля як мінімум на 1,5-2,5 м.

Крім цього, по периметру від підйомника має залишатися хоча б по 1,5-2,5 метра для обслуговування автомобіля. Це що стосується місця. Якщо підйомник будемо будувати з електричним приводом, тоді електрообладнання в гаражі має бути трифазним, оскільки більшість потужних електродвигунів підключають саме до трифазної мережі. В принципі, підготовка місця багато в чому залежить від конструкції підйомника, розмірів і ваги автомобіля.

Збираємо підйомник для двигуна

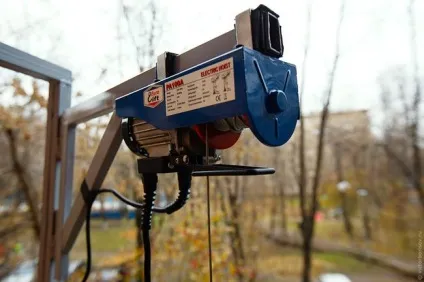

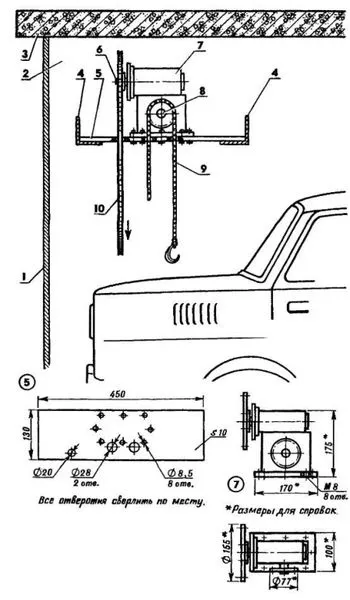

Одна з різновидів гаражного підйомника - підйомник для двигуна. Він дозволить виймати відв'язав мотор з-під капота навіть поодинці. Існують і електричні лебідки з пультом управління, але мотори ми знімаємо не кожен день, тому витрачати сотню тисяч на професійний тельфер немає ніякого сенсу. Для складання підйомника, який показаний на кресленні, нам знадобиться:

1. Редуктор черв'ячний (7).
2. Два куточка 45х45 (4).
3. Закільцьованих ланцюг (10).
4. Підйомна ланцюг (9).
5. Зубчасті шестерні для ланцюга (6,8).
6. Металева плита товщиною 8-10 мм (5).

Принцип роботи підйомника зрозумілий - редуктор встановлюється під стелею на металевій плиті, яка спирається на вмонтований в стіни куточок. При цьому плита не фіксується до куточка жорстко, вона може пересуватися для коригування положення гака на підйомної ланцюга 9. На вхідний вал черв'ячного редуктора надаватися ланцюгова шестерня великого діаметру на 48-62 зуба. Підбирається і закільцьовується ланцюг необхідної довжини. Провертаючи вхідний вал редуктора, ми провертає вихідний вал, на який надіта шестерня під ланцюг з кількістю зубів 24-28, на яку також навішують ланцюг, але з гаком. При цьому, маючи в своєму розпорядженні підйомник, треба враховувати висоту його кріплення так, щоб двигун повністю виймався з моторного відсіку, а автомобіль можна було б вільно викотити з-під нього.

Збираємо підйомник-перекидач

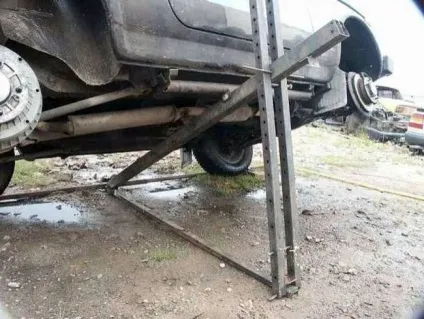

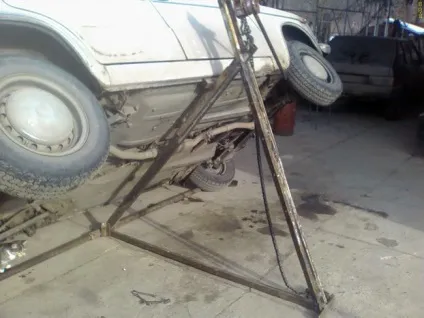

Конструкція перекидача базується на жорсткості трикутної конструкції. Наше завдання - змінювати довжину сторони трикутника, піднімаючи при цьому автомобіль на необхідний кут. Для підйому може застосовуватися як груба чоловіча сила, так і домкрат або лебідка, як на фото. Регульована рейка розмічена і просвердлені так, щоб можна було фіксувати машину під певним кутом. Такий підйомник конструюється з урахуванням габариту і ваги конкретного автомобіля. Вдалою і комфортної всім роботи і обслуговування автомобіля!
