Пічна труба

Власними силами можна побудувати практично все в своєму будинку, починаючи від фундаменту і закінчуючи дахом. Є досить прості роботи, є більш складні, і до других відноситься будівництво пічної труби.

Що потрібно знати про комині

Як піч, так і цегельний камін зажадають пічної труби, основною функцією якої буде видалення газів і продуктів горіння, які утворюються в процесі згоряння палива.

Пічна труба може бути кількох типів:

• Насадні цегляні труби. У них досить велику вагу і вони обов'язково повинні спиратися на пічну кладку і на стіну, мінімум в півцеглини.
• Корінні труби. Цей тип труби завжди представлений у вигляді стояка, який окремо викладається і не спирається на стіну.
• Асбоцементна труба. Виставляється, якщо не несе в собі декоративних вимог.
• Збірна пічна витяжка з бетонних жароміцних блоків.

Кладка труби з цегли вимагає абсолютної уважності і герметичності, інакше продукти згоряння у вигляді диму, газів, гару будуть проникати в приміщення. Плюс, це ще і питання пожежної безпеки.

Розташування і тяга

Природно, що димохід обов'язково повинен стояти строго вертикально, а його внутрішня поверхня повинна бути гладкою і без відступів.

Внутрішній перетин димоходу повинно перевищувати 14х14 см, цього цілком достатньо для нормального виведення диму і газів. А природна тяга передбачає, що висота буде не менше 5 метрів від рівня колосника.

Димар - внутрішня частина

Порада! Якщо немає можливості винести трубу на необхідну висоту, то можна встановити дефлектор-дифузор, який поліпшить тягу.

Підготовка до роботи

Щоб у нас вийшла труба з цегли своїми руками, буде потрібно будівельний матеріал і інструменти:

• Молоток в вигляді кирки. Необхідний і для перетину цегли, і для його щільного укладання.
• Кельму простий і вузький. В умовах невеликого простору димоходу може знадобитися вузький кельму.
• Схил, мотузка і грузик.
• Правило і рівень будівельний.
• Рулетка.

Якщо з інструментами все ясно, то з точки зору розчину можна вибрати кілька варіантів. Хтось використовує звичайний цементний розчин, а хтось радить спеціальні суміші на основі глини, піску і вапняку.

Розчин для димоходу

Крім того, в роботі ми будемо використовувати будівельну цеглу з вогнетривкими властивостями.

пристрій труби

Цегляний пічної димохід завжди складається з певних і необхідних частин, це:

Відразу скажемо, що кладка пічної труби з цегли повинна проводитися якомога щільніше. І тут ми знову повернемося до розчину. Справа в тому, що якщо у нас продукти згоряння йдуть по цегляній кладці, то стики між цеглинами не повинні бути герметичні.

Порада! Простий розчин може пропускати вуглекислий газ, тому для стиків підходить розчин на основі глини і піску.

Перед початком кладки, викладаємо кілька рядів без розчину, підганяємо цегла, дивимося, чи немає виступів, чи все нормально лягає.

Потім наносимо розчин на поверхню цегли і укладаємо його. Тут нам відразу буде потрібно рівень, яким ми будемо перевіряти горизонтальну напрямну кладки. Вертикальну - нам забезпечить підвіс.

Рівне кладемо цеглу

Розчин на основі глини зажадає від нас змочування цегли в воді, це забезпечить більш міцну зчеплення.

Виклавши 5 рядів, внутрішню поверхню кладки протираємо мокрою ганчіркою, таким чином, цегляна труба зсередини повністю затирається, що додає герметичності і щільності між стиками.

Правильна геометрична форма досягається за допомогою простого металевого прямокутника, яким ми перевіряємо рівність кладки. Така ж технологія використовується в кладці стовпів, наприклад, і дуже допомагає при роботі.

Прямокутна кладка є найбільш оптимальною для виведення продуктів горіння, крім того, саме така форма найпростіша в роботі, що теж нам підходить.

У пристрої димоходу завжди важливо дотримуватися вертикальний напрямок і по можливості намагатися викладати її так, щоб уникати нахилів. Якщо цього неможливо уникнути, то нахил повинен бути в межах 60 градусів. Саме в нахилі створюється найбільший опір повітря.

вибір цегли

Здебільшого для димоходу вибирається спеціальний пічної цегла, на основі червоної глини, повнотіла і вогнетривка шамотна цегла. Однак підійде і подвійний силікатна цегла М 150, який має ще й високою морозостійкістю, а саме це властивість нам знадобиться при винесенні труби на дах.

вентиляція

Не забуваємо, що в комині повинна бути заглушка, яка буде впливати на ступінь природної тяги повітря. Її робимо в перших рядах труби.

Ближче до виносу труби на дах, нам буде потрібно ще одне вікно, але це для можливості чищення труби від нальоту сажі.

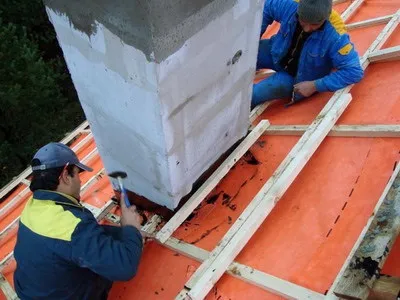

Винесення на дах

Момент, який у багатьох викликає багато побоювань, але якщо є точна інструкція, винос не представляється складним процесом.

Для цього нам будуть потрібні матеріал, який ми прокладемо між кладкою і покрівлею. Як правило, використовується просто мінвата у вигляді плити. У покрівлі проробляється прямокутний отвір, яке ширше труби на кілька сантиметрів.

Між кладкою і покрівлею встановлюємо хв вату, це не стільки питання герметизації, скільки правило пожежної безпеки, все-таки пічна труба може нагріватися від продуктів згоряння і гарячого газу.

Винос можна викласти з іншого типу цегли, як ми вже вказали раніше, ціна не сильно від цього змінитися, а от технічні параметри і можливості збільшаться. В першу чергу, це стосується утворення конденсату, якого можна уникнути, використовуючи морозостійкий цегла.

Можна це питання вирішити, спорудивши перехід з цегляної труби на сендвіч, все-таки сендвіч моментально знімає будь-які проблеми з утворенням конденсату. Але це вже, як кому подобається в дизайні.

Гідроізоліруем всі стики димаря і покрівлі, для цього можна використовувати мастику, ставимо оголовник, і наша пічна труба готова до роботи!
